7、应用和实现
7.1应用信息
TLV916x 系列提供了出色的直流精度和交流性能。 这些器件的工作电压高达 16V， 并提供真正的轨到轨输入/输出、 低失调电压、失调电压漂移以及 11MHz 带宽和高输出驱动。TLV916x适用于16V工业应用。
7.2 典型应用
7.2.1 低边电流测量
下图是一个低边电流测量电路，可以用于电机的电流检测、电磁阀闭环控制等。
7.2.1.1 设计需求
该电路的设计目标如下：
• 负载电流（需要检测的电流）：0A to 1A
• 运放输出电压: 4.9V
• 采样电阻的最大电压（被放大的最大电压）: 100mV
7.2.1.2 设计计算过程

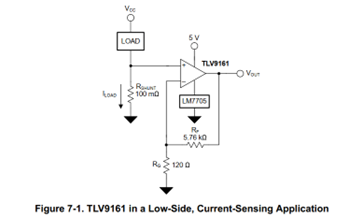

Figure 7-1电路的传递函数为：
采样电阻的选型：
负载电流(ILOAD)流过采样电阻(RSHUNT)会产生一个压降，这个压降最大为100mV。并且负载电流(ILOAD)为1A，故采样电阻的阻值为：
注：TI只给出了采样电阻的阻值，这里还需要考虑一个点——功率。改采样电阻的需要的最小功率为
这里只是简单说一下，其实还有封装、精度、温漂、降额等需要考虑。在设计BLCD驱动电路的时候会讲。
放大增益计算：
放大器的输出范围为0到4.9V，按照输入输出的关系，增益计算如下：
通过设计RF 和RG就可以选择合适的增益。增益和RF、RG的关系如下：
将RF/RG的比值设为48即可。TI设计的阻值为：RF和RG被选定为5.76kΩ和120Ω。(这里留一个问题，电阻的阻值比可以确定，具体阻值是怎么计算的)。
7.2.1.3 应用曲线

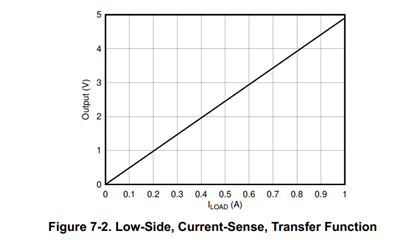

采样电流和运放输出电压的关系如下图所示：
7.2.2 缓冲器复用
TLV916xS 关断器件可通过配置，用于创建缓冲多路复用器。 可将输出连接在一起，而关断引脚可用于选择所需通道。 放大器电路的禁用转换比启用转换发生得快，因此放大器呈现出“ 先断后合”的开关拓扑。
当处于关断状态时，放大器输出进入高阻抗状态，因此将多个通道输出连接在一起时，没有总线争用的风险。此外，输出与输入是隔离的， 因此无须担心每个通道输入处的阻抗与输出处的阻抗相互耦合。
此外， 这种拓扑结构使用放大器而不是 MOSFET 开关， 因此消除了多路复用器的其他常见问题， 例如电荷注入或 RON 效应引起的信号误差。
Figure 7-3展示了基本 2:1 多路复用器的拓扑示例。当 SEL 较低时， 通道 1 被选中并运行； 当 SEL 较高时， 通道 2被选中并运行。
7.3 供电电源
TLV916x 的额定工作电压范围是2.7V 至 16V。电源电压大于 20V 会对器件造成永久损坏。将 0.1µF 旁路电容器置于电源引脚附近， 以减少来自高噪声电源或高阻抗电源的耦合误差。
7.4 LAYOUT
7.4.1 LAYOUT指南
为了实现器件的最佳工作性能，应采用优化的PCB布局设计，具体建议如下：
电源噪声抑制
- 电源噪声可能通过供电网络和运放本体耦合至模拟电路。建议在每个电源引脚与地之间就近布置低ESR（等效串联电阻）的0.1μF陶瓷去耦电容，以构建低阻抗的局部供电网络。
- 对于单电源应用，在V+与地之间配置单个去耦电容即可满足需求。
接地系统设计
- 采用独立的模拟地和数字地是抑制噪声最有效的措施之一。推荐使用多层PCB的专用接地层，既可改善散热又能降低EMI干扰。
- 需确保模拟地和数字地在物理上隔离，同时注意控制接地电流路径。
布线优化
- 为降低寄生耦合，敏感信号线（如输入走线）应与电源线/输出线保持足够间距。若必须交叉布线，应使敏感信号线与噪声线呈正交走向而非平行布置。
- 在关键走线周围设定驱动型低阻抗保护环。保护环可以显著减少附近走线在不同电势下产生的泄漏电流。
保护环在手册里描述的不多。可以参考一下ADI的设计：
外围元件布局
- 关键外部元件（如反馈电阻RF和RG）应尽可能靠近器件引脚布置。将反馈网络贴近运放反相输入端可有效减小寄生电容影响。

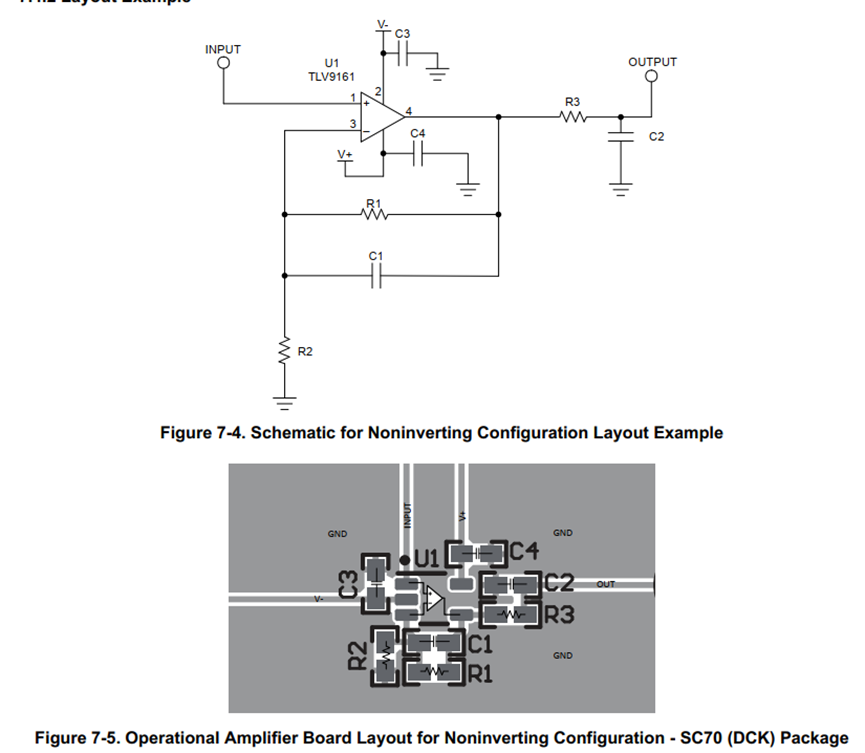

7.4.2 Layout 示例
B站唐老师讲到，运放的反向输入端与GND之间不要接电容。引脚附近不要铺铜，所有层都不要，一挖到底。
