Profibus DP 转 ModbusTCP 网关：工业自动化的桥梁
在现代工业自动化中，不同设备和系统之间的通信协议往往多种多样。
其中，Profibus DP 和 Modbus TCP 是两种非常常见但又互不兼容的通信协议。
为了实现这两种协议之间的无缝数据传输，兴达易控Profibus DP 转 Modbus TCP 网关应运而生。

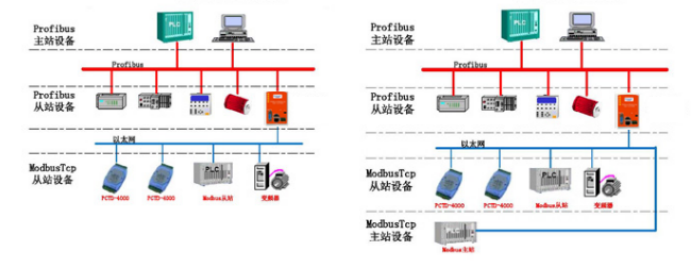

兴达易控XD-ETHPB20是一种将Profibus和ModbusTcp总线连接的通讯协议转换设备。符合ModbusTcp协议的设备（如：仪表、传感器，交换机等）可通过XD-ETHPB20网关和Profibus总线上的主站设备（如：西门子300/400，ABB-800等）进行数据交换。XD-ETHPB20网关在Profibus总线侧工作在从站模式，在ModbusTcp总线侧可工作在服务器模式（ModbusTcp从站模式），也可工作在客户端模式（ModbusTcp主站模式）。
1、产品特点
◆ 使用Profichip公司的Profibus 总线专用芯片VPC3+C。
◆ 支持Profibus DP-V0 slave。
◆ 具备Profibus传输速率自动识别功能。
◆ Profibus传输速率可达12M bps，ModbusTcp以太网为10/100M自适应 。
◆ ModbusTcp支持服务器和客户端两种模式。
◆ 支持Modbus 01、02、03、04、05、06、15、16等常用功能码。
◆ Profibus输入输出数据长度可自用设定，最大输出/入数据长度为 244/244 Bytes 。
◆ ModbusTcp为10/100 Base-TX 以太网络端口。
◆ Profibus信号具备2500Vrms 高速磁耦合隔离保护电路。
◆ Profibus、ModbusTcp、电源三端电气隔离，并且三个端口具备抗600W雷电、浪涌能力。
◆ 电源输入范围宽，并具备反接、过压、过流、过热保护功能。
◆ 具备LED 状态指示灯，方便用户查看状态。
◆ 内置独立看门狗，增强设备抗干扰能力。
◆ 提供导轨(DIN Rail)安装方式。
2、技术指标
◆ 网关ModbusTcp侧作为客户端时，支持最多访问8个ModbusTcp服务器或同一个服务器的8个单元。
◆ Profibus 从站地址设置范围0~126（通过面板上旋转编码开关设置）。
3、 电源接口
◆ 物理接口为3P端子。
◆ 输入电压范围7~36V。
◆ 具备反接、过压、过流、过热保护功能。
◆ 功率消耗1.5W。
4、 环境指标
◆ 工作温度-20~70度。
◆ 工作湿度5%~95%（25℃时），无凝结。
5、支持的Modbus功能码
| 功能码 | 名称 | 功能描述 |
| 01 H | Read Coil Status | 在 Modbus Slave设备中，读输出线圈状态 |
| 02 H | Read Input Status | 在 Modbus Slave设备中，读输入线圈状态 |
| 03 H | Read Holding Registers | 在 Modbus Slave设备中，读输出寄存器 |
| 04 H | Read Input Registers | 在 Modbus Slave设备中，读输入寄存器 |
| 05 H | Force Single Coil | 在 Modbus Slave设备中，写单输出线圈 |
| 06 H | Preset Single Register | 在 Modbus Slave设备中，写单输出寄存器 |
| 0F H | Force Multi. Coils | 在 Modbus Slave设备中，写多个输出线圈 |
| 10 H | Preset Multi. Registers | 在 Modbus Slave设备中，写多个输出寄存器 |
利用Profibus转Modbus TCP网关（XD-ETHPB20）可以实现从Profibus DP到Modbus TCP的无缝转换，这对于优化能源管理和提升楼宇智能化水平具有重要意义。
通过合理的硬件连接和配置设置，用户可以轻松实现不同协议设备间的集成，从而提高系统的整体性能和稳定性。
未来，随着工业自动化技术的不断发展，这类网关模块将在更多领域发挥重要作用。
