一、核心组件引入与目录结构规划

简介

本文介绍如何搭建基于 🔗Spring Cloud Alibaba 的微服务架构，包括核心组件 Nacos（服务注册与配置中心）、Sentinel（流量控制与熔断限流）、Seata（分布式事务管理）和 RocketMQ（高性能消息中间件）。通过引入这些组件并明确项目的目录结构，帮助开发者快速构建稳定、高效的微服务系统。

环境准备

• 系统版本： Windows 11 企业版 (24H2)
• JDK： 17.0.13 🔗戳我下载
• MySQL： 8.0.40 🔗 windows安装包
• IDE： IntelliJ IDEA 2024.3.1.1 🔗一键破解最新版
• MAVEN： apache-maven-3.9.9
• spring-boot.version： 3.3.7
• spring.cloud.version： 2023.0.3
• SpringCloudAlibaba： 2023.0.1.2 🔗版本说明

温馨提示： 🔗Win10/11彩蛋

Spring Cloud Alibaba Version	Sentinel Version	Nacos Version	RocketMQ Version	Seata Version
(新)2023.0.3.2	1.8.8	2.4.2	5.3.1	2.1.0
2023.0.1.3	1.8.8	2.4.2	5.1.4	2.1.0
2023.0.1.2	1.8.8	2.3.2	5.1.4	2.0.0

一、创建项目

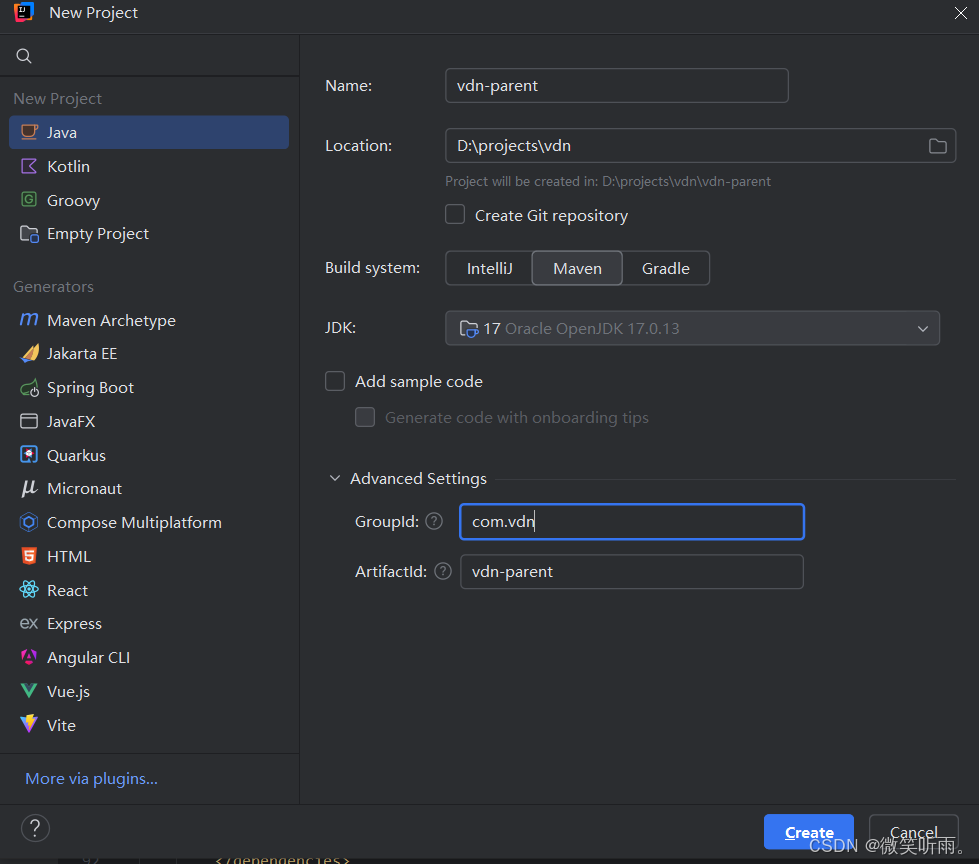

1.1 创建父工程 vdn-parent

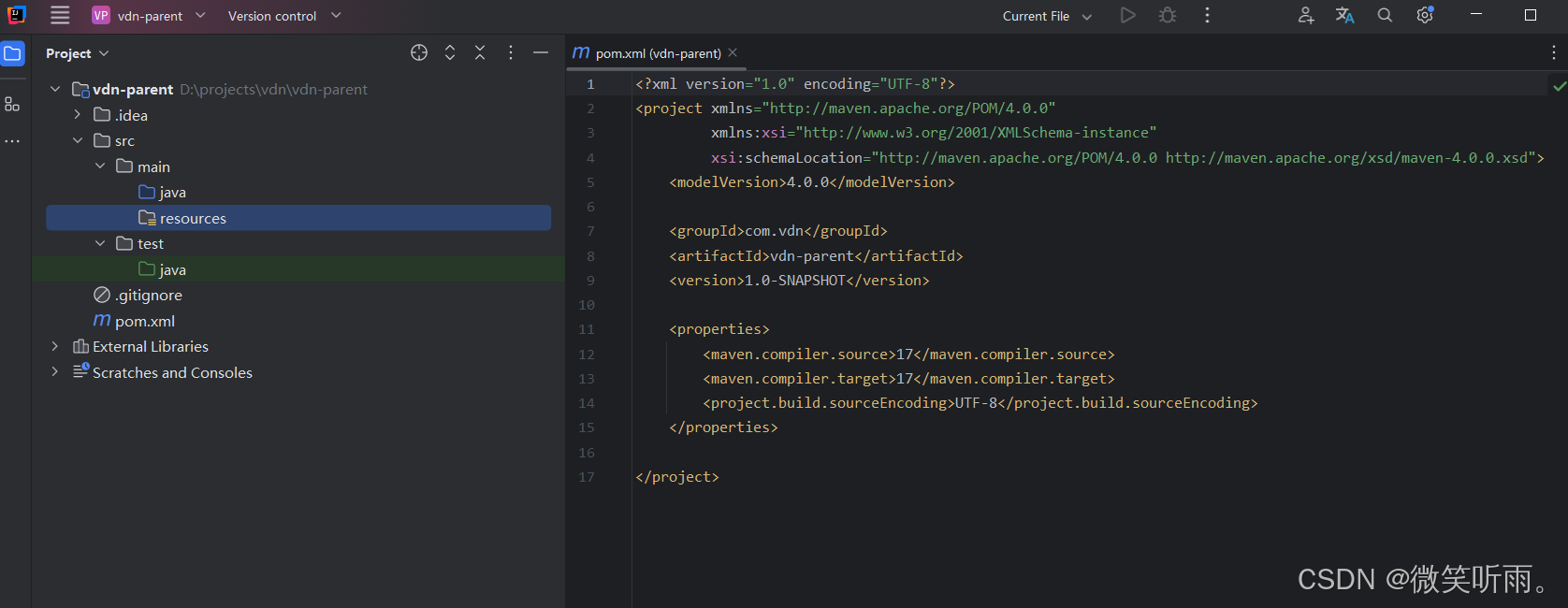

点击create，新窗口打开，效果如下图所示：

1.2 修改主POM文件

<?xml version="1.0" encoding="UTF-8"?>
<project xmlns="http://maven.apache.org/POM/4.0.0"xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd"><!-- 指定POM模型版本 --><modelVersion>4.0.0</modelVersion><!-- 父POM配置，继承自Spring Boot的父POM --><parent><groupId>org.springframework.boot</groupId><artifactId>spring-boot-starter-parent</artifactId><version>3.3.7</version></parent><!-- 项目基本信息 --><groupId>com.vdn</groupId><artifactId>vdn-parent</artifactId><version>17.0.0-SNAPSHOT</version><packaging>pom</packaging><description>VDN 基础框架，主POM文件</description><modules><module>vdn-commons</module><module>vdn-monitor</module><module>vdn-system</module><module>vdn-module</module><module>vdn-gateway</module></modules><!-- 定义项目的属性 --><properties><maven.compiler.source>17</maven.compiler.source><maven.compiler.target>17</maven.compiler.target><java.version>17</java.version><project.build.sourceEncoding>UTF-8</project.build.sourceEncoding><project.reporting.outputEncoding>UTF-8</project.reporting.outputEncoding><spring.cloud.version>2023.0.3</spring.cloud.version><spring.cloud.alibaba.version>2023.0.1.2</spring.cloud.alibaba.version></properties><!-- 管理依赖版本 --><dependencyManagement><dependencies><!-- 引入Spring Cloud依赖管理 --><dependency><groupId>org.springframework.cloud</groupId><artifactId>spring-cloud-dependencies</artifactId><version>${spring.cloud.version}</version><type>pom</type><scope>import</scope></dependency><!-- 引入Spring Cloud Alibaba依赖管理 --><dependency><groupId>com.alibaba.cloud</groupId><artifactId>spring-cloud-alibaba-dependencies</artifactId><version>${spring.cloud.alibaba.version}</version><type>pom</type><scope>import</scope></dependency><dependency><groupId>com.vdn</groupId><artifactId>vdn-dependencies</artifactId><version>${project.version}</version><type>pom</type><scope>import</scope></dependency></dependencies></dependencyManagement><!-- 项目直接依赖 --><dependencies><!-- 引入Spring Cloud Bootstrap启动器 --><dependency><groupId>org.springframework.cloud</groupId><artifactId>spring-cloud-starter-bootstrap</artifactId></dependency></dependencies><!-- 配置Maven仓库 --><repositories><repository><id>public</id><name>aliyun nexus</name><url>https://maven.aliyun.com/repository/public/</url><releases><enabled>true</enabled></releases></repository></repositories><pluginRepositories><pluginRepository><id>public</id><name>aliyun nexus</name><url>https://maven.aliyun.com/repository/public/</url><releases><enabled>true</enabled></releases><snapshots><enabled>false</enabled></snapshots></pluginRepository></pluginRepositories><!-- 构建配置 --><build><plugins><!-- Maven依赖插件 --><plugin><groupId>org.apache.maven.plugins</groupId><artifactId>maven-dependency-plugin</artifactId></plugin><!-- Maven源码插件 --><plugin><groupId>org.apache.maven.plugins</groupId><artifactId>maven-source-plugin</artifactId></plugin><!-- Maven编译插件 --><plugin><groupId>org.apache.maven.plugins</groupId><artifactId>maven-compiler-plugin</artifactId><configuration><source>${java.version}</source><target>${java.version}</target></configuration></plugin></plugins></build></project>

1.3 新增权限管理模块（vdn-system）

vdn-system 是一个权限管理模块，旨在为企业提供高效、灵活的权限管理解决方案。系统采用模块化设计，主要功能包括 菜单管理、数据字典、用户管理、角色管理 和 用户授权。整体结构清晰，扩展性强，包含以下模块：

• vdn-system
  系统的父工程，作为项目的核心框架，负责模块依赖的统一管理与协调。

• vdn-system-api
  公共 API 模块，提供标准化的接口，供外部系统或模块调用，支持数据共享和功能复用。

• vdn-system-biz
  业务处理模块，主要负责权限管理相关的核心业务逻辑，例如用户权限分配、角色管理和菜单配置等。

目录结构

vdn-system
├── vdn-system-api
│   ├── src
│   └── pom.xml
├── vdn-system-biz
│   ├── src
│   └── pom.xml
└── pom.xml

通过这些模块的协作，vdn-system 提供了强大的权限管理功能，能够灵活适配各种业务场景，满足企业在用户管理、角色分配、权限控制等方面的需求。

1.4 新增服务监控模块（vdn-system）

vdn-monitor 结合了 Spring Boot Actuator 的基础监控能力、Nacos 的服务治理与配置管理功能，以及 Spring Boot Admin 的可视化监控，构建了一个功能强大的系统监控模块。它的设计注重实时性和易用性，为系统管理员提供了全面的应用运行状态跟踪工具，同时支持分布式环境下的服务管理和配置变更。pom如下：

<?xml version="1.0" encoding="UTF-8"?>
<project xmlns="http://maven.apache.org/POM/4.0.0"xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd"><modelVersion>4.0.0</modelVersion><parent><groupId>com.vdn</groupId><artifactId>vdn-parent</artifactId><version>17.0.0-SNAPSHOT</version></parent><artifactId>vdn-monitor</artifactId><packaging>jar</packaging><dependencies><dependency><groupId>org.springframework.boot</groupId><artifactId>spring-boot-starter-actuator</artifactId></dependency><dependency><groupId>com.alibaba.cloud</groupId><artifactId>spring-cloud-starter-alibaba-nacos-discovery</artifactId></dependency><dependency><groupId>com.alibaba.cloud</groupId><artifactId>spring-cloud-starter-alibaba-nacos-config</artifactId></dependency><dependency><groupId>de.codecentric</groupId><artifactId>spring-boot-admin-starter-server</artifactId></dependency></dependencies><build><finalName>${project.artifactId}</finalName><plugins><plugin><groupId>org.springframework.boot</groupId><artifactId>spring-boot-maven-plugin</artifactId></plugin><plugin><groupId>org.apache.maven.plugins</groupId><artifactId>maven-surefire-plugin</artifactId><configuration><skipTests>true</skipTests></configuration></plugin></plugins></build></project>

1.5 新增服务模块集合（vdn-module）

目录结构

vdn-module
├── vdn-seata
│   ├── src
│   └── pom.xml
└── pom.xml

vdn-module 是一个父模块，用于统一管理其子模块，其中的 vdn-seata 模块基于 Seata 框架，专注于解决微服务架构中的分布式事务问题。通过整合 Seata 的核心功能，如事务自动回滚、事务隔离与一致性保障，vdn-seata 实现了对分布式系统中复杂事务场景的高效管理，为系统提供了可靠的数据一致性支持，是微服务架构下关键的事务管理组件。pom文件如下：

<?xml version="1.0" encoding="UTF-8"?>
<project xmlns="http://maven.apache.org/POM/4.0.0"xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd"><modelVersion>4.0.0</modelVersion><parent><groupId>com.vdn</groupId><artifactId>vdn-parent</artifactId><version>17.0.0-SNAPSHOT</version></parent><artifactId>vdn-module</artifactId><packaging>pom</packaging><modules><module>vdn-seata</module></modules></project>

1.6 新增网关模块（vdn-gateway）

vdn-gateway 是基于 Spring Cloud Gateway 实现的微服务网关模块，负责整个系统的流量管理与请求分发。它通过请求路由、负载均衡、限流熔断、鉴权过滤等功能，在微服务架构中充当统一入口，保障服务的安全性、稳定性和高效性。同时，vdn-gateway 支持全链路日志与监控功能，帮助开发者快速定位问题并优化系统性能，是系统稳定运行的核心组件。

<?xml version="1.0" encoding="UTF-8"?>
<project xmlns="http://maven.apache.org/POM/4.0.0"xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd"><modelVersion>4.0.0</modelVersion><parent><groupId>com.vdn</groupId><artifactId>vdn-parent</artifactId><version>17.0.0-SNAPSHOT</version></parent><artifactId>vdn-gateway</artifactId><packaging>jar</packaging><build><finalName>${project.artifactId}</finalName><plugins><plugin><groupId>org.springframework.boot</groupId><artifactId>spring-boot-maven-plugin</artifactId></plugin><plugin><groupId>org.apache.maven.plugins</groupId><artifactId>maven-surefire-plugin</artifactId><configuration><skipTests>true</skipTests></configuration></plugin></plugins></build></project>

1.7 新增依赖版本管理模块（vdn-dependencies）

vdn-dependencies 用于集中管理项目中的依赖和版本信息，确保依赖配置的统一性；

<?xml version="1.0" encoding="UTF-8"?>
<project xmlns="http://maven.apache.org/POM/4.0.0"xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd"><modelVersion>4.0.0</modelVersion><groupId>com.vdn</groupId><artifactId>vdn-dependencies</artifactId><packaging>pom</packaging><version>17.0.0-SNAPSHOT</version><properties><maven.compiler.source>17</maven.compiler.source><maven.compiler.target>17</maven.compiler.target><java.version>17</java.version><project.build.sourceEncoding>UTF-8</project.build.sourceEncoding><project.reporting.outputEncoding>UTF-8</project.reporting.outputEncoding><knife4j.version>4.3.0</knife4j.version></properties><dependencyManagement><dependencies><dependency><groupId>com.vdn</groupId><artifactId>vdn-commons-swagger</artifactId><version>${project.version}</version></dependency><dependency><groupId>com.github.xiaoymin</groupId><artifactId>knife4j-openapi3-jakarta-spring-boot-starter</artifactId><version>${knife4j.version}</version></dependency><dependency><groupId>com.github.xiaoymin</groupId><artifactId>knife4j-gateway-spring-boot-starter</artifactId><version>${knife4j.version}</version></dependency></dependencies></dependencyManagement></project>

1.8 新增公共模块（vdn-commons）

目录结构

vdn-commons
├── vdn-commons-swagger
│   ├── src        # Swagger 功能实现代码
│   └── pom.xml    # Swagger 模块配置
└── pom.xml        # 父工程配置

---

vdn-commons 是一个通用模块的父工程，旨在为项目提供公共功能支持和依赖管理。vdn-commons-swagger 集成了 Swagger 功能，能够自动生成 RESTful API 文档，为接口开发和测试提供便利。通过这两个子模块，vdn-commons 有效提升了项目的可维护性和开发效率。

完整目录

vdn-parent
├── .idea                 # IntelliJ IDEA 配置
├── vdn-commons           # 公共模块
│   └── vdn-commons-swagger       # Swagger 集成模块
├── vdn-dependencies  # 依赖版本管理模块
├── vdn-gateway           # 网关模块
│   ├── src               # 业务逻辑代码
│   └── pom.xml           # Maven 配置文件
├── vdn-module            # 功能模块
│   └── vdn-seata         # 分布式事务管理模块
│       └── pom.xml
├── vdn-monitor           # 服务监控模块
│   ├── src
│   └── pom.xml
├── vdn-system            # 系统管理模块
│   ├── vdn-system-api    # 公共 API 模块
│   └── vdn-system-biz    # 业务处理模块
│       └── pom.xml
├── .gitignore            # Git 忽略文件配置
└── pom.xml               # 父工程配置文件

技术亮点

• 模块化设计：分层清晰，职责明确，便于后续扩展与维护。
• 分布式支持：通过 Nacos 和 Seata 实现服务注册发现与分布式事务管理。
• 统一网关：vdn-gateway 作为统一入口，保障了系统的安全性和稳定性。
• 高效监控：vdn-monitor 提供实时监控，便于问题定位和系统优化。
• 开发规范：依赖集中管理，API 文档统一，提升了开发效率与可维护性。

总结

vdn-parent 工程通过结合 Spring Cloud 全家桶及相关技术栈，构建了一套完整的微服务解决方案。它涵盖了从基础设施、服务管理到业务处理的全链路支持，为企业级应用的开发、部署和运维提供了强有力的技术保障。
