一、前言

      在 Three.js 中构建 3D 场景时，有时我们需要为场景中的设备或对象添加标签标注，以提供更多的信息。本文将讲解如何使用 CSS2DRenderer 在 Three.js 场景中实现设备标签标注

---

二、CSS2DRenderer（CSS2D渲染器）介绍

CSS2DRenderer 是 Three.js 提供的一个非常有用的工具，它允许我们使用 CSS 和 HTML 来创建 2D 元素，并将它们渲染到 3D 场景中，使其能够跟随场景中的对象移动和旋转，同时保持 2D 界面的灵活性和易操作性。

与传统DOM叠加方案相比，Three.js提供的CSS2DRenderer具有独特优势：

• 完美保持CSS布局能力

• 自动同步3D世界坐标

• 原生支持DOM事件

• 高性能的标签渲染

---

三、CSS2DObject（CSS2D模型对象）

在 Three.js 里，CSS2DObject 是一个很实用的类，可以把一个HTML元素转化为一个类似threejs网格模型的对象，并添加到3D场景中以 2D 的形式展示。这在你想要给 3D 场景中的对象添加标签、工具提示等 2D 界面元素时非常有用。

(1) 首先创建一个HTML元素：

<div id="tag">标签</div>

也可以通过js代码生成：

// 创建一个HTML元素作为标签
const tagElement = document.createElement('div');
tagElement.textContent = '标签';

(2) 创建CSS2DObject并将标签元素添加到其中

import { CSS2DObject} from "three/addons/renderers/CSS2DRenderer.js";const tagElement=document.getElementById('tag')
const tagObject= new CSS2DObject(tagElement);
tagObject.position.set(0, 0, 0); // 设置标签在3D场景中位置
scene.add(tagObject);//添加到3D场景中

此过程html标签转换为CSS2D模型对象并添加到3D场景中，它跟网格模型一样可以通过position设置位置。但在界面中还无法显示，因为CSS2D模型对象还未被渲染到页面中。接下去需要使用特定渲染器CSS2DRenderer把CSS2D模型对象渲染到页面。

---

四、使用CSS2DRenderer渲染标签

普通三维场景我们使用的是WebGLRenderer渲染器，而CSS2DRenderer专门用来渲染HTML标签，CSS2DRenderer和WebGLRenderer用法几乎一样，也包括.domElement属性和setSize()，.render()等方法

我们知道WebGLRenderer渲染三维场景会生成一个canvas画布并插入到页面显示。
CSS2DRenderer同样会生成一个外层为div，子元素为插入的CSS2D模型对象对应的html元素(标签)，该div和canvas为相邻的兄弟节点，我们可以通过设置css属性使得div叠加到canvas上面，因为背景透明大小一样，标签看起来就像在canvas三维场景中。

// 引入CSS2渲染器CSS2DRenderer
import { CSS2DRenderer } from 'three/addons/renderers/CSS2DRenderer.js';// 创建WebGLRenderer渲染器const renderer = new THREE.WebGLRenderer();renderer.setSize(window.innerWidth, window.innerHeight);document.body.appendChild(renderer.domElement);// 创建 CSS2DRenderer
const cssRenderer = new CSS2DRenderer();
cssRenderer.setSize(window.innerWidth, window.innerHeight);//设置画布尺寸
cssRenderer.domElement.style.position = 'absolute';//设置画布布局方式
cssRenderer.domElement.style.top = "0"; //设置画布位置
cssRenderer.domElement.style.left = "0";
document.body.appendChild(cssRenderer.domElement);//画布插入页面// 渲染循环动画function animate() {requestAnimationFrame(animate);renderer.render(scene, camera);//重新渲染cssRenderer.render(scene, camera);}// 执行动画animate();

查看元素节点：

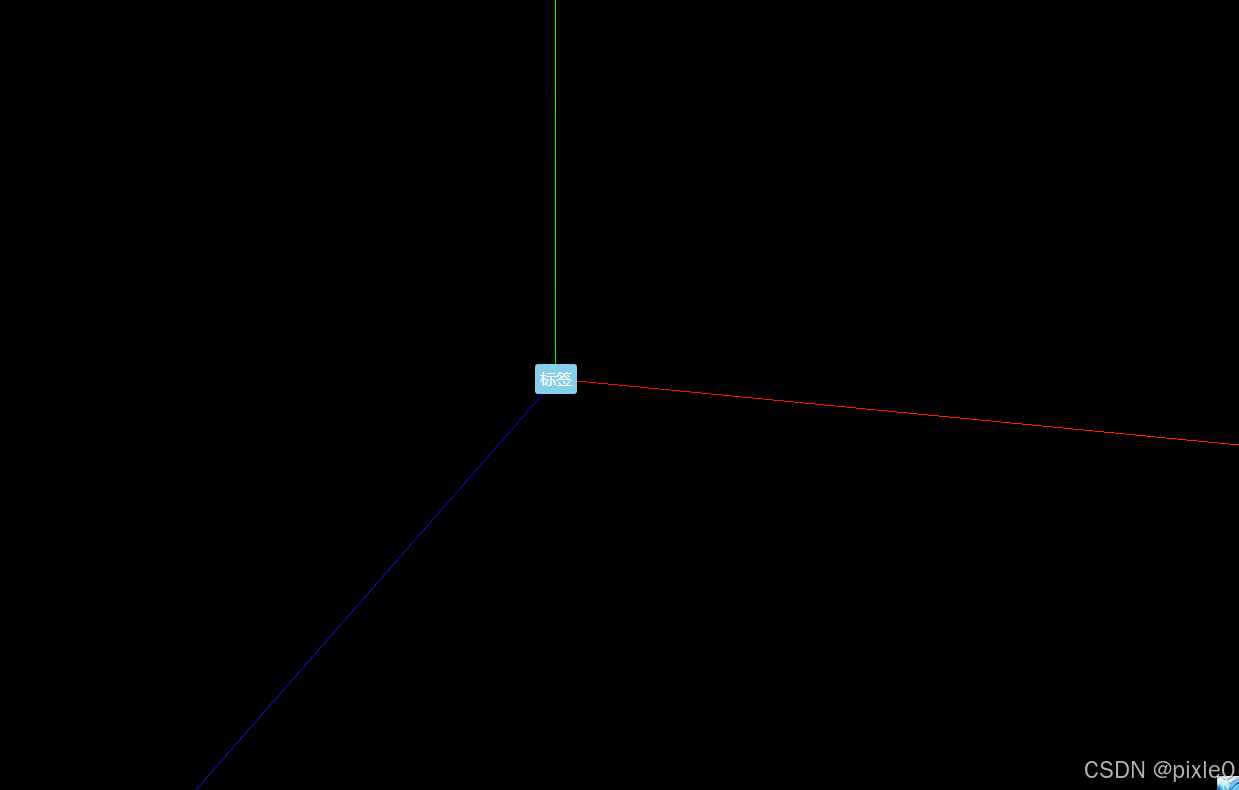

运行效果：

改变标签位置观察变化

tagObject.position.set(0, 5, 0); // 设置标签在3D场景中位置

Canvas画布事件失效修复

由于cssRenderer.domElement绝对定位到canvas上面导致canvas相关事件失效，像画布射线拾取、OrbitControls控制器等操作都无效。可通过改变cssRenderer.domElement 的css属性，把pointerEvents 值设置为none取消其对鼠标事件的响应。

  cssRenderer.domElement.style.pointerEvents="none"

把标签添加到网格模型中

上述示例我们把标签模型对象（CSS2D模型）添加到scene中，设置的位置相对于整个三维场景的世界坐标。当我们需要给场景中每个物体标注标签（实际开发中常见于给工厂设备贴标签），就需要把标签模型对象添加到网格模型（设备）中，设置的位置相对于网格模型局部坐标。

示例如下：

import { onMounted } from "vue";
import * as THREE from "three";
import { OrbitControls } from "three/addons/controls/OrbitControls.js";
// 引入CSS2渲染器CSS2DRenderer和CSS2模型对象CSS2DObject
import {CSS2DRenderer,CSS2DObject,
} from "three/addons/renderers/CSS2DRenderer.js";// 创建场景
const scene = new THREE.Scene();
scene.background = new THREE.Color(0x333333);
//坐标辅助线
const axesHelper = new THREE.AxesHelper(500);
scene.add(axesHelper);
// 创建相机
const camera = new THREE.PerspectiveCamera( // 透视相机75, // 视角 角度数window.innerWidth / window.innerHeight, // 宽高比 占据屏幕0.1, // 近平面（相机最近能看到物体）3000 // 远平面（相机最远能看到物体）
);
camera.position.set(2, 5, 10);
// 创建WebGLRenderer渲染器
const renderer = new THREE.WebGLRenderer();
// 设置渲染器宽高
renderer.setSize(window.innerWidth, window.innerHeight);
document.body.appendChild(renderer.domElement);//加入点光源
let pointLight = new THREE.PointLight(0xffffff, 15, 1000, 1);
pointLight.position.set(3, 3, 3);
scene.add(pointLight);// 创建一个立方体作为设备对象
const boxGeometry = new THREE.BoxGeometry(1, 1, 1);
const boxMaterial = new THREE.MeshLambertMaterial({ color: 0x1678e2 });
const boxMesh = new THREE.Mesh(boxGeometry, boxMaterial);
//设置立方体位置
boxMesh.position.set(2, 2, 2);
scene.add(boxMesh);// 创建一个 HTML 元素作为标签
const labelElement = createLabelElement("立方体");
// 创建 CSS2DObject 并将标签元素添加到其中
const label = new CSS2DObject(labelElement);
// 设置标签相对于设备对象的位置
label.position.set(0, 1, 0);
//标签添加到立方体
boxMesh.add(label);//创建一个CSS2渲染器
const css2Renderer = new CSS2DRenderer();
css2Renderer.setSize(window.innerWidth, window.innerHeight);
document.body.appendChild(css2Renderer.domElement);
css2Renderer.domElement.style.position = "absolute";
css2Renderer.domElement.style.top = 0;
css2Renderer.domElement.style.pointerEvents = "none";//创建标签Dom
function createLabelElement(text) {const labelElement = document.createElement("div");labelElement.textContent = text;labelElement.style.backgroundColor = "white";labelElement.style.padding = "5px";labelElement.style.border = "1px solid black";labelElement.style.borderRadius = "5px";return labelElement;
}// 控制器
const control = new OrbitControls(camera, renderer.domElement);// 渲染循环动画
function animate() {requestAnimationFrame(animate);control.update();renderer.render(scene, camera);css2Renderer.render(scene, camera);
}// 执行动画
animate()

---

五、实战开发——点击显示模型中设备标签

在工业数字孪生开发场景中，我们常遇到这样的需求，通过点击外部模型中的设备显示对应设备名称，实现这个功能需要结合前面介绍的射线拾取模型技术来完成。

import * as THREE from "three";
import { OrbitControls } from "three/addons/controls/OrbitControls.js";
//导入gltf加载器
import { GLTFLoader } from "three/examples/jsm/loaders/GLTFLoader.js";
// 引入CSS2渲染器CSS2DRenderer和CSS2模型对象CSS2DObject
import {CSS2DRenderer,CSS2DObject,
} from "three/addons/renderers/CSS2DRenderer.js";// 创建场景
const scene = new THREE.Scene();
scene.background = new THREE.Color(0x333333);
//坐标辅助线
const axesHelper = new THREE.AxesHelper(500);
scene.add(axesHelper);
// 创建相机
const camera = new THREE.PerspectiveCamera( // 透视相机75, // 视角 角度数window.innerWidth / window.innerHeight, // 宽高比 占据屏幕0.1, // 近平面（相机最近能看到物体）3000 // 远平面（相机最远能看到物体）
);
camera.position.set(2, 5, 10);
// 创建WebGLRenderer渲染器
const renderer = new THREE.WebGLRenderer();
// 设置渲染器宽高
renderer.setSize(window.innerWidth, window.innerHeight);
document.body.appendChild(renderer.domElement);// 添加环境光
let ambientLight = new THREE.AmbientLight(0xffffff, 1.8);
scene.add(ambientLight);//加入点光源
let pointLight = new THREE.PointLight(0xffffff, 15, 1000, 1);
pointLight.position.set(3, 3, 3);
scene.add(pointLight);//创建一个CSS2渲染器
const css2Renderer = new CSS2DRenderer();
css2Renderer.setSize(window.innerWidth, window.innerHeight);
document.body.appendChild(css2Renderer.domElement);
css2Renderer.domElement.style.position = "absolute";
css2Renderer.domElement.style.top = 0;
css2Renderer.domElement.style.pointerEvents = "none";// 创建加载器实例
const loader = new GLTFLoader();// 异步加载模型
loader.load("model.gltf", //模型路径，根据实际修改(gltf) => {const model = gltf.scene;//射线拾取模型handleRaycaster(model);//模型添加到场景中scene.add(model);},(xhr) => {console.log(`已加载 ${(xhr.loaded / xhr.total) * 100}%`);},(error) => {console.error("加载失败:", error);}
);
/*** 射线拾取处理*  @param {*} model:模型对象*/
function handleRaycaster(model) {// 创建射线投射器const raycaster = new THREE.Raycaster();// 创建一个二维向量用于存储标准设备坐标const mouse = new THREE.Vector2();//渲染画布let canvas = renderer.domElement;// 添加画布点击事件canvas.addEventListener("click", function (event) {//屏幕坐标转标准设备坐标mouse.x = (event.offsetX / canvas.clientWidth) * 2 - 1; //标准设备坐标xmouse.y = -(event.offsetY / canvas.clientHeight) * 2 + 1; //标准设备坐标y// 通过鼠标位置和相机信息更新射线投射器raycaster.setFromCamera(mouse, camera);// 检测射线与设备相交情况const intersects = raycaster.intersectObject(model, true);//有选中设备if (intersects.length > 0) {//设备对象let object = intersects[0].object;//显示设备标签showLabel(object);}});
}//上一个显示标签的设备对象
let lastDeviceObj = null;
//上一个显示的标签对象
let lastLabelObj = null;
/*** 显示标签* @param {*} object:点击选中的设备对象*/
function showLabel(object) {// 清除上一个标签if (lastDeviceObj && lastLabelObj) {lastDeviceObj.remove(lastLabelObj);}// 创建一个 HTML 元素作为标签,内容为设备名称const labelElement = createLabelElement(object.name);// 创建 CSS2DObject 并将标签元素添加到其中const label = new CSS2DObject(labelElement);// 设置标签相对于设备对象的位置label.position.set(0, 1, 0);//标签添加到设备对象中object.add(label);//保存标签和设备lastDeviceObj = object;lastLabelObj = label;
}
//创建标签Dom
function createLabelElement(text) {const labelElement = document.createElement("div");labelElement.textContent = text;labelElement.style.backgroundColor = "white";labelElement.style.padding = "5px";labelElement.style.border = "1px solid black";labelElement.style.borderRadius = "5px";return labelElement;
}// 控制器
const control = new OrbitControls(camera, renderer.domElement);// 渲染循环动画
function animate() {requestAnimationFrame(animate);control.update();renderer.render(scene, camera);css2Renderer.render(scene, camera);
}// 执行动画
animate();

上述示例代码通过射线拾取获取到鼠标点击选中的设备，给设备对象添加标签模型就能显示对应的设备名称。

运行效果：

---

六、总结

        通过本篇文章，我们详细介绍了在 Three.js 中使用 CSS2DRenderer 的方法。从创建渲染器实例、添加 HTML 元素到处理交互以及与 3D 场景结合，CSS2DRenderer 为我们在 3D 场景中创建 2D 界面元素提供了便利的工具。希望这篇教程能够帮助你在 Three.js 项目中更好地应用这一特性，创造出更加丰富和交互性强的 3D 应用。

更多three.js入门知识点请关注该系列教程后续的更新。
