0 简介
IIC的物理层

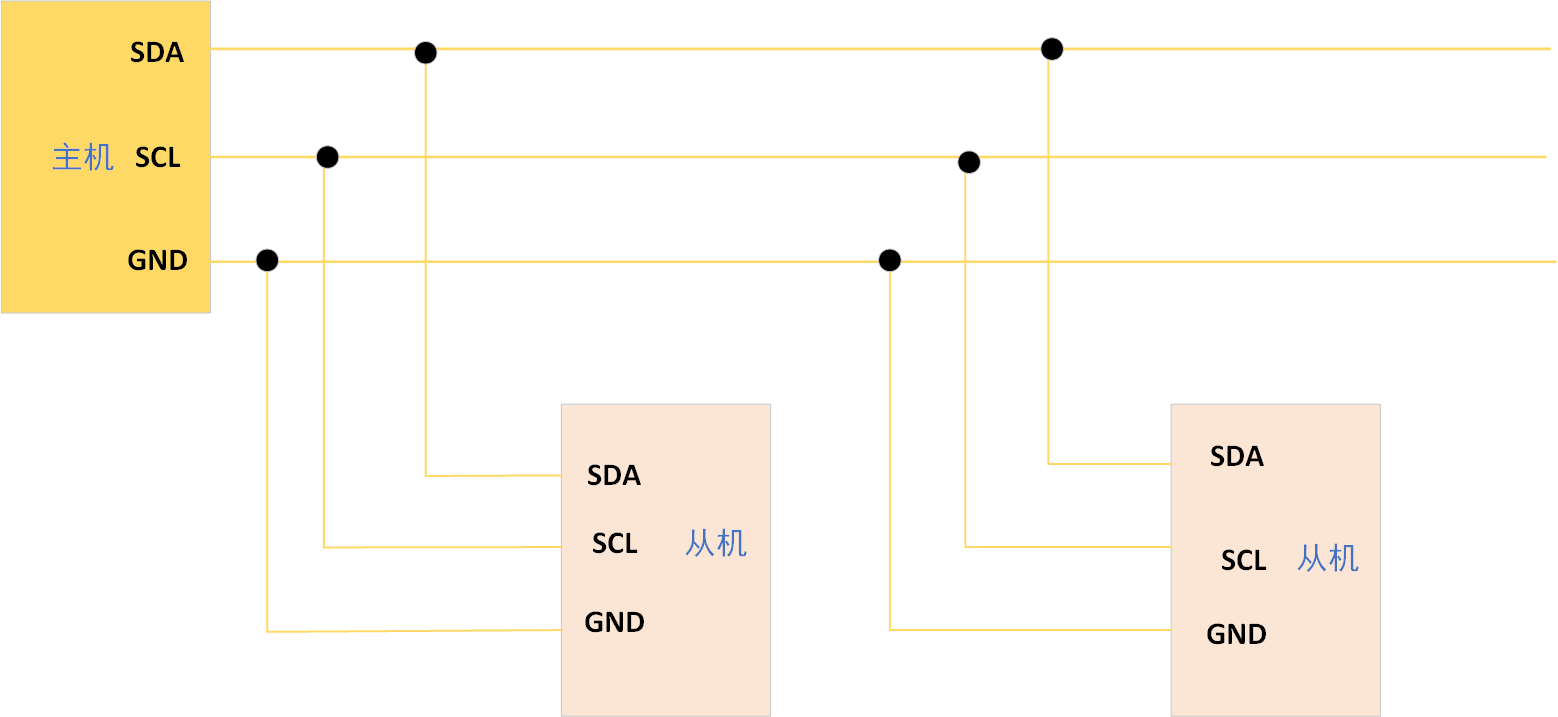

IIC一共有只有两个总线： 一条是双向的串行数据线ＳＤＡ，一条是串行时钟线ＳＣＬ.
SDA(Serial data)是数据线，D代表Data也就是数据，Send Data 也就是用来传输数据;
SCL(Serial clock line)是时钟线，C代表Clock 也就是时钟 也就是控制数据发送的时序。
通常我们为了方便把IIC设备分为主设备和从设备，基本上谁控制时钟线（即控制SCL的电平高低变换）谁就是主设备。[1]
I2C通信方式为半双工，只有一根SDA线，同一时间只可以单向通信，485也为半双工，SPI和uart通信为全双工。
1 时序
AT24C02_IDCHIP(英锐芯)_AT24C02中文资料_PDF手册_价格-立创商城
下面的时序图均截取自AT24C02 datasheet
数据和时钟线都为高则称总线处在空闲状态。当SCL为高电平时SDA的下降沿（高到低
叫做起始条件（START，简写为S），SDA的上升沿（低到高）则叫做停止条件（STOP，简
写为P）。

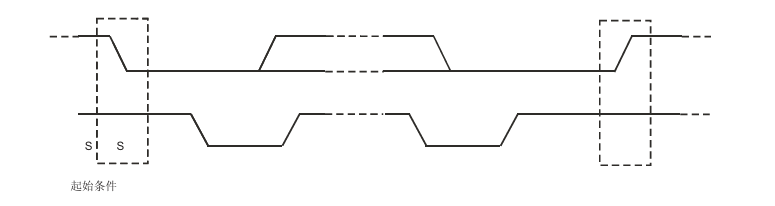

IIC的起始和停止条件的定义

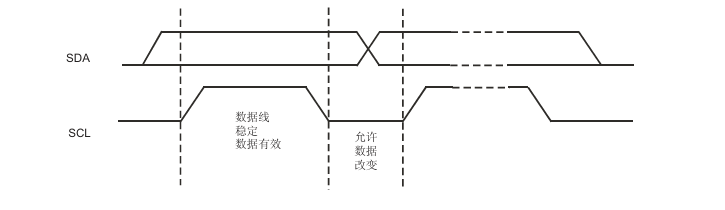

IIC的位传输

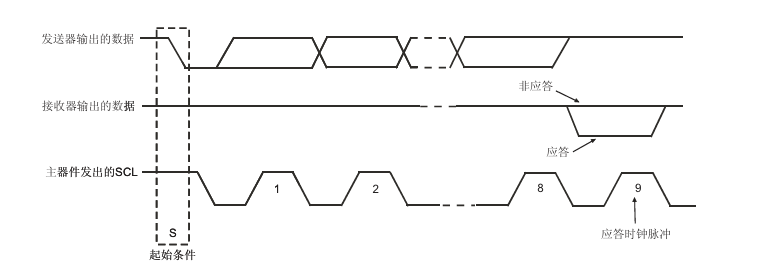

IIC总线的应答
应答信号
当 I2C 主机发送完 8 位数据以后会将 SDA 设置为输入状态，等待 I2C 从机应答，也就是等到 I2C 从机告诉主机它接收到数据了。应答信号是由从机发出的，主机需要提供应答信号所需的时钟，主机发送完 8 位数据以后紧跟着的一个时钟信号就是给应答信号使用的。从机通过将 SDA 拉低来表示发出应答信号，表示通信成功，否则表示通信失败。[2]
期间地址
IIC字节写

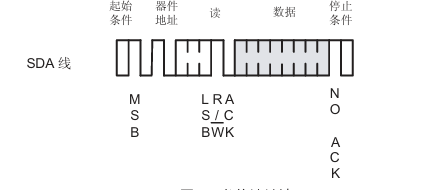

当前地址读

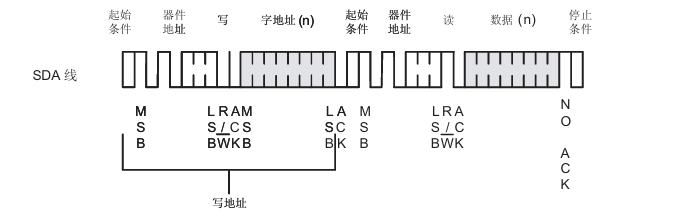

随机读

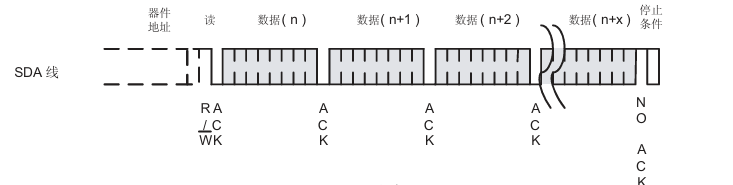

顺序读
本文要涉及到的单字节写时序和随机读时序。

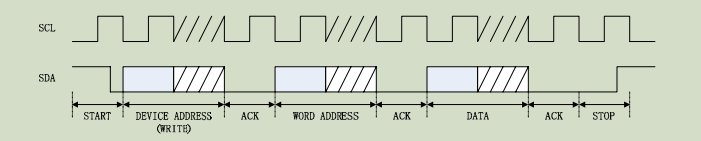

单字节写时序
随机读时序
2完整代码
top层代码：
`timescale 1ns / 1psmodule iic_top(clk,rst_n,sw1,sw2,scl,sda,sm_cs1_n,sm_cs2_n,sm_db);input clk; // 50MHz
input rst_n; //复位信号，低有效
input sw1,sw2; //按键1、2,(1按下执行写入操作，2按下执行读操作)
output scl; // 24C02的时钟端口
inout sda; // 24C02的数据端口output sm_cs1_n,sm_cs2_n; //数码管片选信号，低有效
output[6:0] sm_db; //7段数码管（不包括小数点）wire[7:0] dis_data; //在数码管上显示的16进制数iic_com iic_com(.clk(clk),.rst_n(rst_n),.sw1(sw1),.sw2(sw2),.scl(scl),.sda(sda),.dis_data(dis_data));led_seg7 led_seg7(.clk(clk),.rst_n(rst_n),.dis_data(dis_data),.sm_cs1_n(sm_cs1_n),.sm_cs2_n(sm_cs2_n),.sm_db(sm_db) );endmodule
iic_com代码
`timescale 1ns / 1ps// Company:
// Engineer:
//
// Create Date:
// Design Name:
// Module Name: iic_top
// Project Name:
// Target Device:
// Tool versions:
// Description:
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
// module iic_com(clk,rst_n,sw1,sw2,scl,sda,dis_data);input clk; // 50MHz
input rst_n; //复位信号，低有效
input sw1,sw2; //按键1、2,(1按下执行写入操作，2按下执行读操作)
output scl; // 24C02的时钟端口
inout sda; // 24C02的数据端口
output[7:0] dis_data; //数码管显示的数据//--------------------------------------------//按键检测
reg sw1_r,sw2_r; //键值锁存寄存器，每20ms检测一次键值
reg[19:0] cnt_20ms; //20ms计数寄存器always @ (posedge clk or negedge rst_n)if(!rst_n) cnt_20ms <= 20'd0;else cnt_20ms <= cnt_20ms+1'b1; //不断计数always @ (posedge clk or negedge rst_n)if(!rst_n) beginsw1_r <= 1'b1; //键值寄存器复位，没有键盘按下时键值都为1sw2_r <= 1'b1;endelse if(cnt_20ms == 20'hfffff) beginsw1_r <= sw1; //按键1值锁存sw2_r <= sw2; //按键2值锁存end//---------------------------------------------//分频部分
reg[2:0] cnt; // cnt=0:scl上升沿，cnt=1:scl高电平中间，cnt=2:scl下降沿，cnt=3:scl低电平中间
reg[8:0] cnt_delay; //500循环计数，产生iic所需要的时钟
reg scl_r; //时钟脉冲寄存器always @ (posedge clk or negedge rst_n)if(!rst_n) cnt_delay <= 9'd0;else if(cnt_delay == 9'd499) cnt_delay <= 9'd0; //计数到10us为scl的周期，即100KHzelse cnt_delay <= cnt_delay+1'b1; //时钟计数always @ (posedge clk or negedge rst_n) beginif(!rst_n) cnt <= 3'd5;else begincase (cnt_delay)9'd124: cnt <= 3'd1; //cnt=1:scl高电平中间,用于数据采样9'd249: cnt <= 3'd2; //cnt=2:scl下降沿9'd374: cnt <= 3'd3; //cnt=3:scl低电平中间,用于数据变化9'd499: cnt <= 3'd0; //cnt=0:scl上升沿default: cnt <= 3'd5;endcaseend
end`define SCL_POS (cnt==3'd0) //cnt=0:scl上升沿
`define SCL_HIG (cnt==3'd1) //cnt=1:scl高电平中间,用于数据采样
`define SCL_NEG (cnt==3'd2) //cnt=2:scl下降沿
`define SCL_LOW (cnt==3'd3) //cnt=3:scl低电平中间,用于数据变化always @ (posedge clk or negedge rst_n)if(!rst_n) scl_r <= 1'b0;else if(cnt==3'd0) scl_r <= 1'b1; //scl信号上升沿else if(cnt==3'd2) scl_r <= 1'b0; //scl信号下降沿assign scl = scl_r; //产生iic所需要的时钟
//---------------------------------------------//需要写入24C02的地址和数据`define DEVICE_READ 8'b1010_0001 //被寻址器件地址（读操作）
`define DEVICE_WRITE 8'b1010_0000 //被寻址器件地址（写操作）
`define WRITE_DATA 8'b0001_0001 //写入EEPROM的数据
`define BYTE_ADDR 8'b0000_0011 //写入/读出EEPROM的地址寄存器
reg[7:0] db_r; //在IIC上传送的数据寄存器
reg[7:0] read_data; //读出EEPROM的数据寄存器//---------------------------------------------//读、写时序
parameter IDLE = 4'd0;
parameter START1 = 4'd1;
parameter ADD1 = 4'd2;
parameter ACK1 = 4'd3;
parameter ADD2 = 4'd4;
parameter ACK2 = 4'd5;
parameter START2 = 4'd6;
parameter ADD3 = 4'd7;
parameter ACK3 = 4'd8;
parameter DATA = 4'd9;
parameter ACK4 = 4'd10;
parameter STOP1 = 4'd11;
parameter STOP2 = 4'd12;reg[3:0] cstate; //状态寄存器
reg sda_r; //输出数据寄存器
reg sda_link; //输出数据sda信号inout方向控制位
reg[3:0] num; //always @ (posedge clk or negedge rst_n) beginif(!rst_n) begincstate <= IDLE;sda_r <= 1'b1;sda_link <= 1'b0;num <= 4'd0;read_data <= 8'b0000_0000;endelse case (cstate)IDLE: beginsda_link <= 1'b1; //数据线sda为inputsda_r <= 1'b1;if(!sw1_r || !sw2_r) begin //SW1,SW2键有一个被按下 db_r <= `DEVICE_WRITE; //送器件地址（写操作）cstate <= START1; endelse cstate <= IDLE; //没有任何键被按下endSTART1: beginif(`SCL_HIG) begin //scl为高电平期间sda_link <= 1'b1; //数据线sda为outputsda_r <= 1'b0; //拉低数据线sda，产生起始位信号cstate <= ADD1;num <= 4'd0; //num计数清零endelse cstate <= START1; //等待scl高电平中间位置到来endADD1: beginif(`SCL_LOW) beginif(num == 4'd8) begin num <= 4'd0; //num计数清零sda_r <= 1'b1;sda_link <= 1'b0; //sda置为高阻态(input)cstate <= ACK1;endelse begincstate <= ADD1;num <= num+1'b1;case (num)4'd0: sda_r <= db_r[7];4'd1: sda_r <= db_r[6];4'd2: sda_r <= db_r[5];4'd3: sda_r <= db_r[4];4'd4: sda_r <= db_r[3];4'd5: sda_r <= db_r[2];4'd6: sda_r <= db_r[1];4'd7: sda_r <= db_r[0];default: ;endcase// sda_r <= db_r[4'd7-num]; //送器件地址，从高位开始endend// else if(`SCL_POS) db_r <= {db_r[6:0],1'b0}; //器件地址左移1bitelse cstate <= ADD1;endACK1: beginif(/*!sda*/`SCL_NEG) begin //注：24C01/02/04/08/16器件可以不考虑应答位cstate <= ADD2; //从机响应信号db_r <= `BYTE_ADDR; // 1地址 endelse cstate <= ACK1; //等待从机响应endADD2: beginif(`SCL_LOW) beginif(num==4'd8) begin num <= 4'd0; //num计数清零sda_r <= 1'b1;sda_link <= 1'b0; //sda置为高阻态(input)cstate <= ACK2;endelse beginsda_link <= 1'b1; //sda作为outputnum <= num+1'b1;case (num)4'd0: sda_r <= db_r[7];4'd1: sda_r <= db_r[6];4'd2: sda_r <= db_r[5];4'd3: sda_r <= db_r[4];4'd4: sda_r <= db_r[3];4'd5: sda_r <= db_r[2];4'd6: sda_r <= db_r[1];4'd7: sda_r <= db_r[0];default: ;endcase// sda_r <= db_r[4'd7-num]; //送EEPROM地址（高bit开始） cstate <= ADD2; endend// else if(`SCL_POS) db_r <= {db_r[6:0],1'b0}; //器件地址左移1bitelse cstate <= ADD2; endACK2: beginif(/*!sda*/`SCL_NEG) begin //从机响应信号if(!sw1_r) begincstate <= DATA; //写操作db_r <= `WRITE_DATA; //写入的数据 end else if(!sw2_r) begindb_r <= `DEVICE_READ; //送器件地址（读操作），特定地址读需要执行该步骤以下操作cstate <= START2; //读操作endendelse cstate <= ACK2; //等待从机响应endSTART2: begin //读操作起始位if(`SCL_LOW) beginsda_link <= 1'b1; //sda作为outputsda_r <= 1'b1; //拉高数据线sdacstate <= START2;endelse if(`SCL_HIG) begin //scl为高电平中间sda_r <= 1'b0; //拉低数据线sda，产生起始位信号cstate <= ADD3;end else cstate <= START2;endADD3: begin //送读操作地址if(`SCL_LOW) beginif(num==4'd8) begin num <= 4'd0; //num计数清零sda_r <= 1'b1;sda_link <= 1'b0; //sda置为高阻态(input)cstate <= ACK3;endelse beginnum <= num+1'b1;case (num)4'd0: sda_r <= db_r[7];4'd1: sda_r <= db_r[6];4'd2: sda_r <= db_r[5];4'd3: sda_r <= db_r[4];4'd4: sda_r <= db_r[3];4'd5: sda_r <= db_r[2];4'd6: sda_r <= db_r[1];4'd7: sda_r <= db_r[0];default: ;endcase // sda_r <= db_r[4'd7-num]; //送EEPROM地址（高bit开始） cstate <= ADD3; endend// else if(`SCL_POS) db_r <= {db_r[6:0],1'b0}; //器件地址左移1bitelse cstate <= ADD3; endACK3: beginif(/*!sda*/`SCL_NEG) begincstate <= DATA; //从机响应信号sda_link <= 1'b0;endelse cstate <= ACK3; //等待从机响应endDATA: beginif(!sw2_r) begin //读操作if(num<=4'd7) begincstate <= DATA;if(`SCL_HIG) begin num <= num+1'b1; case (num)4'd0: read_data[7] <= sda;4'd1: read_data[6] <= sda; 4'd2: read_data[5] <= sda; 4'd3: read_data[4] <= sda; 4'd4: read_data[3] <= sda; 4'd5: read_data[2] <= sda; 4'd6: read_data[1] <= sda; 4'd7: read_data[0] <= sda; default: ;endcase // read_data[4'd7-num] <= sda; //读数据（高bit开始）end// else if(`SCL_NEG) read_data <= {read_data[6:0],read_data[7]}; //数据循环右移endelse if((`SCL_LOW) && (num==4'd8)) beginnum <= 4'd0; //num计数清零cstate <= ACK4;endelse cstate <= DATA;endelse if(!sw1_r) begin //写操作sda_link <= 1'b1; if(num<=4'd7) begincstate <= DATA;if(`SCL_LOW) beginsda_link <= 1'b1; //数据线sda作为outputnum <= num+1'b1;case (num)4'd0: sda_r <= db_r[7];4'd1: sda_r <= db_r[6];4'd2: sda_r <= db_r[5];4'd3: sda_r <= db_r[4];4'd4: sda_r <= db_r[3];4'd5: sda_r <= db_r[2];4'd6: sda_r <= db_r[1];4'd7: sda_r <= db_r[0];default: ;endcase // sda_r <= db_r[4'd7-num]; //写入数据（高bit开始）end// else if(`SCL_POS) db_r <= {db_r[6:0],1'b0}; //写入数据左移1bitendelse if((`SCL_LOW) && (num==4'd8)) beginnum <= 4'd0;sda_r <= 1'b1;sda_link <= 1'b0; //sda置为高阻态cstate <= ACK4;endelse cstate <= DATA;endendACK4: beginif(/*!sda*/`SCL_NEG) begin
// sda_r <= 1'b1;cstate <= STOP1; endelse cstate <= ACK4;endSTOP1: beginif(`SCL_LOW) beginsda_link <= 1'b1;sda_r <= 1'b0;cstate <= STOP1;endelse if(`SCL_HIG) beginsda_r <= 1'b1; //scl为高时，sda产生上升沿（结束信号）cstate <= STOP2;endelse cstate <= STOP1;endSTOP2: beginif(`SCL_LOW) sda_r <= 1'b1;else if(cnt_20ms==20'hffff0) cstate <= IDLE;else cstate <= STOP2;enddefault: cstate <= IDLE;endcase
endassign sda = sda_link ? sda_r:1'bz;

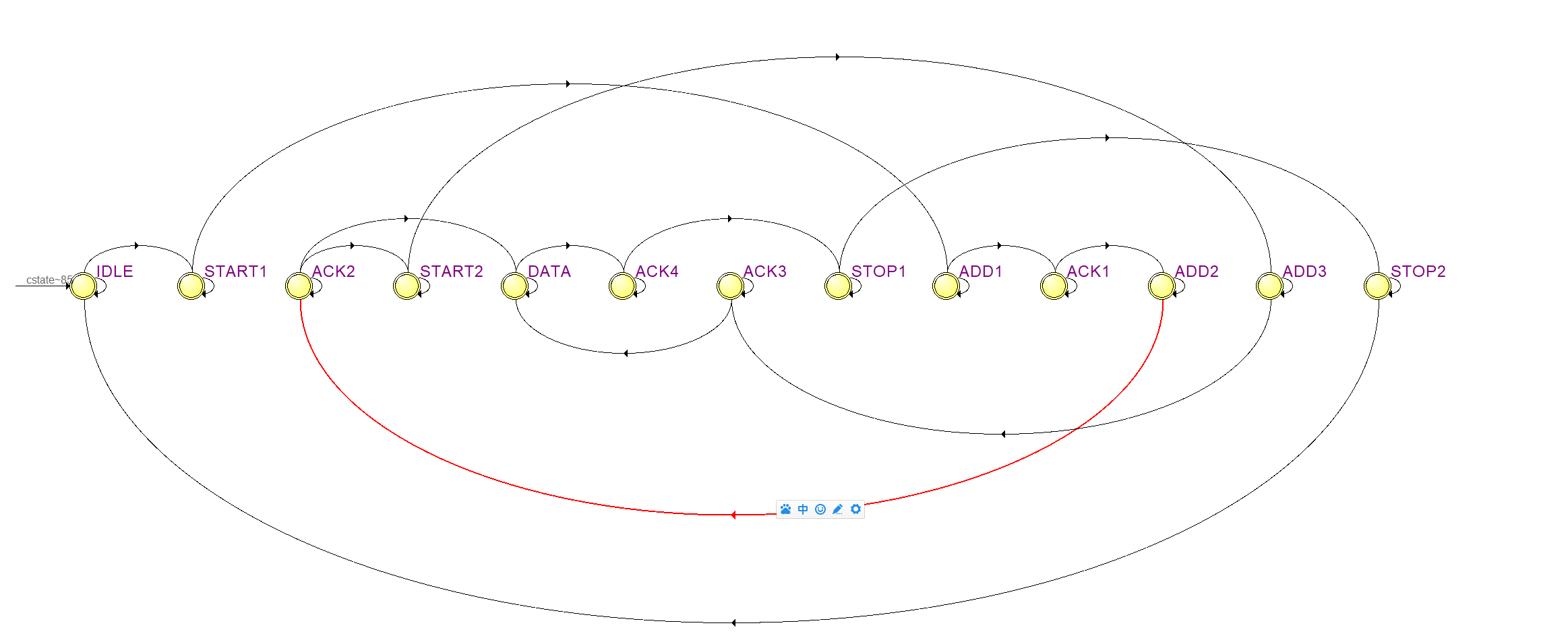

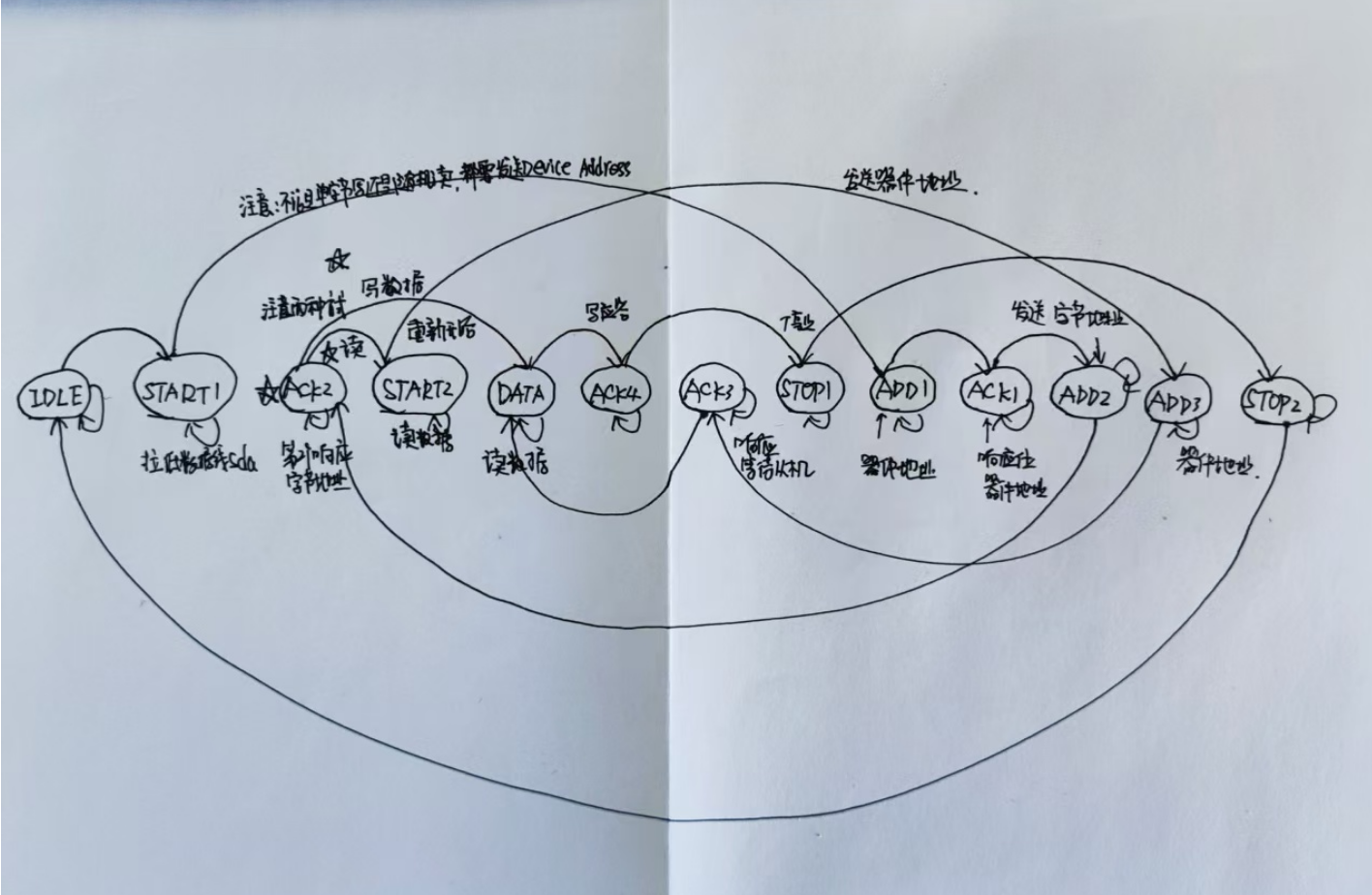

assign dis_data = read_data;//---------------------------------------------endmodule3 状态机
主机要向从机写数据时：
主机首先产生START信号
然后紧跟着发送一个从机地址，这个地址共有7位，紧接着的第8位是数据方 向位(R/W)，0表示主机发送数据(写)，1表示主机接收数据(读)
主机发送地址时，总线上的每个从机都将这7位地址码与自己的地址进行比较，若相同，则认为自己正在被主机寻址，根据R/T位将自己确定为发送器和接收器
这时候主机等待从机的应答信号(A)
当主机收到应答信号时，发送要访问从机的那个地址， 继续等待从机的应答信号
当主机收到应答信号时，发送N个字节的数据，继续等待从机的N次应答信号，
主机产生停止信号，结束传送过程。
主机要从从机读数据时
主机首先产生START信号
然后紧跟着发送一个从机地址，注意此时该地址的第8位为0，表明是向从机写命令，
这时候主机等待从机的应答信号(ACK)
当主机收到应答信号时，发送要访问的地址，继续等待从机的应答信号，
当主机收到应答信号后，主机要改变通信模式(主机将由发送变为接收，从机将由接收变为发送)所以主机重新发送一个开始start信号，然后紧跟着发送一个从机地址，注意此时该地址的第8位为1，表明将主机设 置成接收模式开始读取数据，
这时候主机等待从机的应答信号，当主机收到应答信号时，就可以接收1个字节的数据，当接收完成后，主机发送非应答信号，表示不在接收数据
主机进而产生停止信号，结束传送过程。
4 总结
代码中已经说明了一切，这篇文章不仅仅是说IIC的时序，也想告诉大家，状态机的写法。掌握了状态机的写法，等于成功了一半。虽然本篇文章是一段式写法，但重要的是先实现功能。欢迎大家批评指正。
