设计背景与目标
在光学设计领域，OAS 光学分析软件凭借其强大的功能为各类复杂光学系统的设计提供了有力支持。以 (H4)-17.5deg high 案例为例，充分展现了 OAS 软件在特定光学设计场景中的卓越应用价值。
OAS 软件中的关键设置

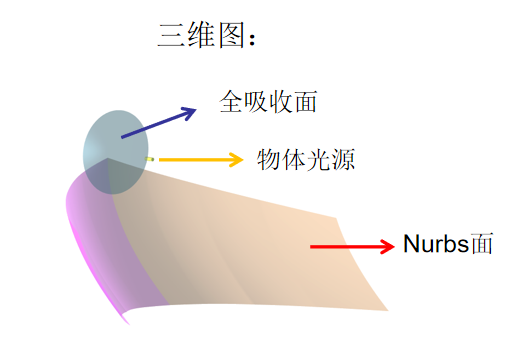

Nurbs 面
OAS 软件中的 Nurbs 面在该案例中被设置为全反射状态。通过利用多个 Nurbs 面构建反射器，能够实现对光线的精准控制。这种精准控制极大地提高了照明效率，使远光灯的照明效果满足相关法规要求。
absorb 面
absorb 面被设定为全吸收状态，避免了不必要的光线反射对整体照明效果产生干扰，这一设置主要用于模拟光学系统中可能存在的光线吸收区域，如一些用于消除杂散光或控制光线能量分布的结构。通过将特定表面的膜层设为全吸收，OAS 软件能够更真实地模拟实际光学环境中的光线行为，帮助设计师准确分析和优化反射器的光线传播路径，避免杂散光对光束质量和分布的不良影响。
光源设置
在光源选择方面，采用物体光源发光体，这体现了 OAS 软件在光源定义方面的灵活性，可将任意几何模型灵活指定为光源。OAS也支持快捷创建常见的车灯光源，该案例使用了H4型的远光灯，使用了黑体光谱3280k，能量为1250lm，这一能量值的选择是经过多方面评估确定的，旨在为远光灯提供足够的光照强度，以确保在夜间或低能见度环境下，驾驶员能够获得清晰的视野。

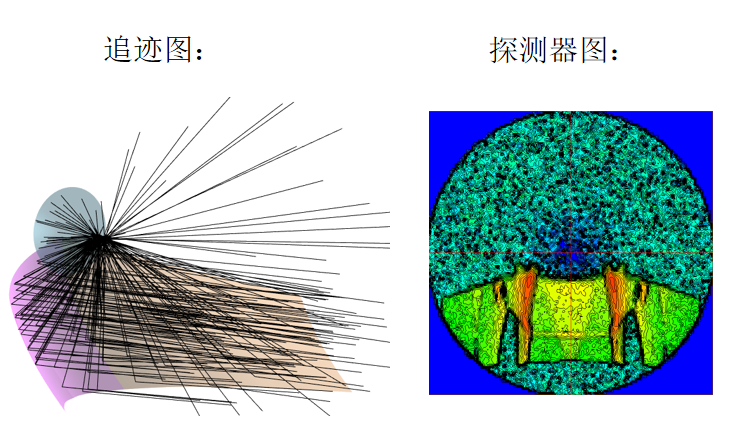

探测器：
为了验证远光灯的光照分布是否符合预期，并为进一步优化反射器的曲面设计提供依据，项目中使用了基于辐照度的光照分布探测器。通过该探测器收集的数据，设计团队能够直观地了解远光灯的光照分布情况，发现其中存在的问题，并针对性地对反射器的曲面进行优化调整，以不断提升远光灯的性能。
总结
通过这一案例可以看出，OAS 光学分析软件在远光灯反射器设计中，从参数设定、模拟分析到设计优化，都发挥了不可或缺的作用。它帮助设计师高效地完成复杂的光学设计任务，确保最终产品满足严格的光学性能要求。
