数字均衡器：原理、设计与仿真

摘要

本文详细介绍数字均衡器的核心原理，包括频域修正机制及滤波器结构，分析FIR与IIR两类均衡器的特性。阐述峰形均衡器、图示均衡器等常见类型的实现方式，推导二阶IIR均衡器的传递函数与差分方程。结合双线性变换法展示参数化设计流程，提供基于Python的完整仿真代码，通过频谱分析验证均衡器对多频信号的增益控制效果。代码兼容NumPy/Scipy生态系统，包含可视化对比图表。

1. 数字均衡器原理

数字均衡器通过改变信号频响特性实现频谱修正，本质是线性时不变系统，其传递函数为：

$\frac{\sum_{k=0}^M b_k z^{-k}}{1 + \sum_{k=1}^N a_k z^{-k}}$

系统差分方程描述为：

$\sum_{k=0}^M b_k x[n-k] - \sum_{k=1}^N a_k y[n-k]$

频响特性由幅度响应 $|H(e^{j\omega})|$ 决定，通过调整滤波器系数 ${a_k,b_k}$ 实现目标频响曲线。

2. 均衡器类型

2.1 峰形均衡器(Peaking Filter)

提升/衰减特定频段，参数：

中心频率 $f_c$
品质因数Q
增益 $G$ (dB)

传递函数形式：

$\frac{1 + \frac{\alpha}{A} + (1 - \frac{\alpha}{A})z^{-2}}{1 + \alpha(1 + \frac{1}{A}) + \alpha z^{-2}}$

2.2 图示均衡器(Graphic Equalizer)

多频段并联结构，各子带采用带通滤波器组：

$H_{total}(z) = \sum_{i=1}^N G_i H_i(z)$

2.3 低架/高架型(Low/High Shelf)

低频/高频整体提升，传递函数：

$A\frac{(1 + \beta) + (1 - \beta)z^{-1}}{(1 + \alpha) + (1 - \alpha)z^{-1}}$

3. IIR均衡器设计方法

3.1 双线性变换法

设计模拟原型滤波器：
$\frac{s^2 + \frac{\sqrt{A}}{Q}s + A}{s^2 + \frac{1}{Q\sqrt{A}}s + \frac{1}{A}}$
频率预畸变：
$\omega_c = 2 \cdot \tan^{-1}(\pi f_c / f_s)$
双线性变换：
$\frac{2}{T} \frac{1 - z^{-1}}{1 + z^{-1}}$

3.2 系数计算

对二阶峰形滤波器，系数计算公式：

import numpy as npdef peaking_coeff(fc, Q, G, fs):A = 10**(G/40)wc = 2*np.pi*fc/fsalpha = np.sin(wc)/(2*Q)b0 = 1 + alpha*Ab1 = -2*np.cos(wc)b2 = 1 - alpha*Aa0 = 1 + alpha/Aa1 = -2*np.cos(wc)a2 = 1 - alpha/Areturn [b0/a0, b1/a0, b2/a0], [1.0, a1/a0, a2/a0]

3.3 滤波器设计测试

import matplotlib.pyplot as plt
from scipy import signalfs = 44100
fc = 1000  # 1kHz中心频率
Q = 2
G = 12     # +12dB增益b, a = peaking_coeff(fc, Q, G, fs)
w, h = signal.freqz(b, a, fs=fs)plt.figure()
plt.semilogx(w, 20*np.log10(np.abs(h)))
plt.title('Peaking Filter Frequency Response')
plt.xlabel('Frequency (Hz)'), plt.ylabel('Gain (dB)')
plt.grid(True)

3.4 多频信号处理

# 生成测试信号
t = np.arange(0, 1.0, 1/fs)
freqs = [250, 1000, 4000]
sig = sum(np.sin(2*np.pi*f*t) for f in freqs)# 应用均衡器
filtered = signal.lfilter(b, a, sig)# 频谱分析
def plot_spectrum(x, fs):f = np.fft.rfftfreq(len(x), 1/fs)X = 20*np.log10(np.abs(np.fft.rfft(x)))return f, Xplt.figure()
for x, label in zip([sig, filtered], ['Original', 'Filtered']):f, X = plot_spectrum(x, fs)plt.semilogx(f, X, label=label)
plt.legend(), plt.grid(True)
plt.xlabel('Frequency (Hz)'), plt.ylabel('Magnitude (dB)')

仿真结果：

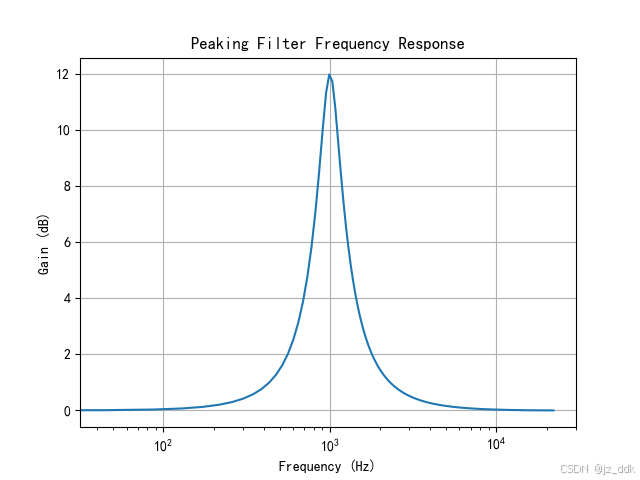

滤波器的频响曲线（带12dB增益峰）

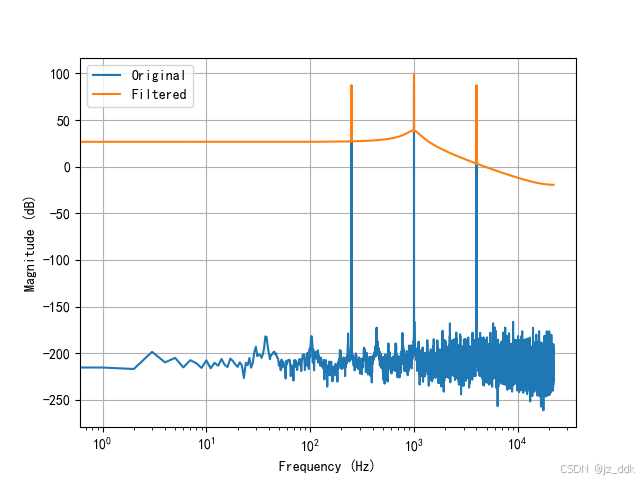

原始信号与处理后信号的频谱对比

3.5 补充结论（IIR特性分析）

相位特性：IIR滤波器没有严格线性相位存在一定的相位失真
实现代价：需较低阶数就能达到很好的过渡带特性
稳定性：IIR存在反馈，设计需要考虑系统稳定性

4. FIR均衡器设计方法

4.1 设计原理

FIR均衡器的传递函数仅包含分子多项式：

$\sum_{k=0}^{N-1} h[k] z^{-k}$

其单位冲激响应 $h [n]$ 满足有限长度（ $\leq n \leq N-1$ ），系统具有严格的线性相位特性：

$\angle H(e^{j\omega}) = -\frac{(N-1)\omega}{2}$

4.1.1 窗函数法

目标频响定义：给定理想频响 $H_d(e^{j\omega})$
以带通均衡器为例，理想幅频响应为：
$|H_d(\omega)| = \begin{cases} 10^{G/20}, & |\omega - \omega_c| \leq \Delta\omega \\ 1, & \text{其他} \end{cases}$
冲激响应计算：
$h_d[n] = \frac{1}{2\pi} \int_{-\pi}^{\pi} H_d(e^{j\omega}) e^{j\omega n} d\omega$
加窗处理：
$h_d[n] \cdot w[n]$
常用窗函数：凯撒窗（可调旁瓣）、汉明窗（固定旁瓣衰减）

4.1.2 等波纹优化法

采用Parks-McClellan算法最小化最大误差：

$\min_{h[n]} \left( \max_{\omega \in \Omega} |E(\omega)| \right)$
其中误差函数：
$E(\omega) = W(\omega)[H_d(\omega) - H(e^{j\omega})]$

4.2 FIR均衡器实现

4.2.1 窗函数法设计

def fir_peaking_design(fc, bw, gain_db, numtaps, fs, window='hamming'):""" 窗函数法设计FIR峰形均衡器（带边界保护）"""gain = 10**(gain_db/20)# 计算截止频率并确保在合法范围内low = max(1, fc - bw/2)          # 最低不低于1Hzhigh = min(fs/2 - 1, fc + bw/2)  # 最高不超Nyquist频率# 设计带通滤波器try:h_bp = signal.firwin(numtaps, [low, high],fs=fs,pass_zero=False,window=window)except ValueError as e:raise ValueError(f"无法在fc={fc}Hz, bw={bw}Hz下设计滤波器. "f"请检查low={low:.1f}Hz和high={high:.1f}Hz是否合法") from ereturn (gain - 1) * h_bp

4.2.2 等波纹优化法设计

def fir_equiripple_design(fc, bw, gain, numtaps, fs, ripple=0.1):nyq = fs / 2bands = np.array([fc - bw*1.2, fc - bw/2,  # 过渡带fc - bw/2, fc + bw/2,    # 通带fc + bw/2, fc + bw*1.2]) / nyqdesired = [0, gain, 0]weights = [1/ripple, 1, 1/ripple]h = signal.remez(numtaps, bands, desired, weight=weights, fs=fs)return h

4.2.3 多频段均衡

def fir_graphic_eq_design(centers, bw, gains_db, numtaps, fs):""" 多频段图示均衡器设计 """filters = []for fc, G in zip(centers, gains_db):h = fir_peaking_design(fc, bw, G, numtaps, fs)filters.append(h)return filters

4.2.4 应用均衡

def apply_fir_eq(input_sig, filters, fs):""" 应用FIR均衡器组 """output = input_sig.copy()for h in filters:# 采用零相位滤波减少延迟影响（离线处理）output += signal.filtfilt(h, 1.0, input_sig)return output

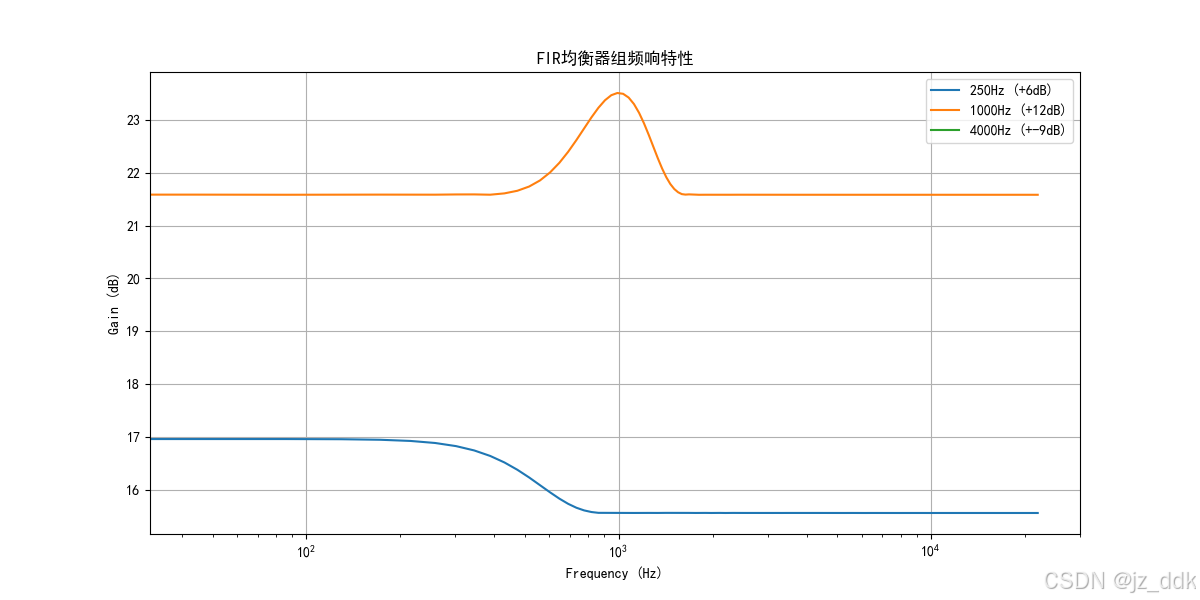

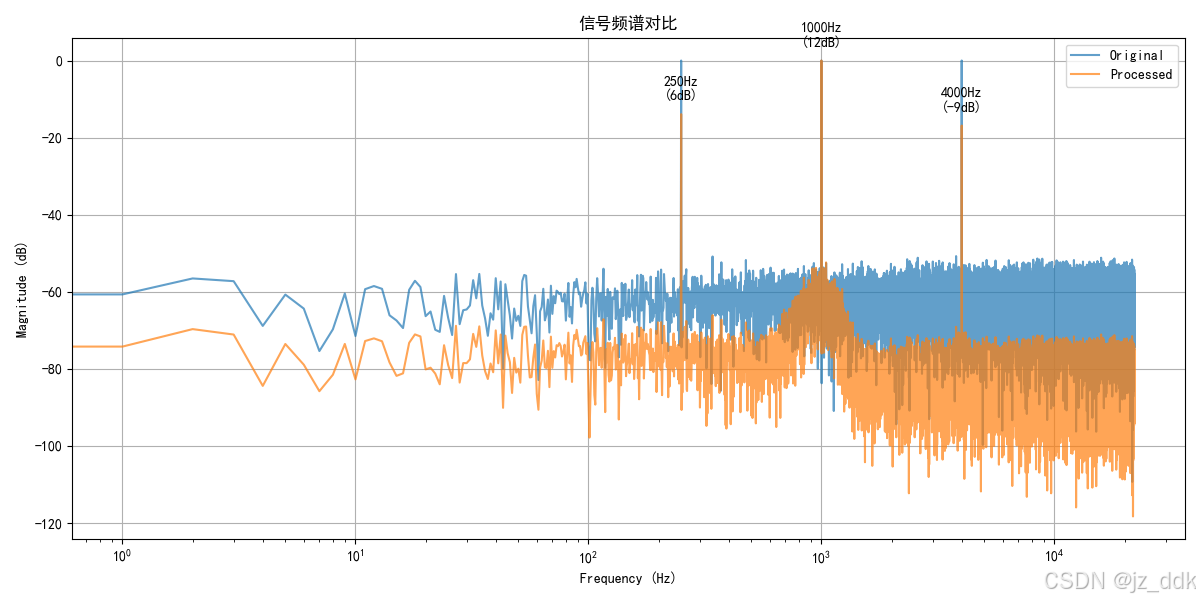

4.3 仿真验证

# 生成测试信号
def generate_test_signal(fs=44100, duration=1.0):t = np.arange(0, duration, 1/fs)freqs = [250, 1000, 4000]return sum(np.sin(2*np.pi*f*t) for f in freqs), t# 频谱分析函数
def plot_spectrum(x, fs):f = np.fft.rfftfreq(len(x), 1/fs)X = np.abs(np.fft.rfft(x))return f, 20*np.log10(X/np.max(X)+1e-6)  # 归一化并转为dB# 仿真测试
# ------------------------------------------------------------------
if __name__ == "__main__":fs = 44100numtaps = 201# 设计均衡器参数centers = [250, 1000, 4000]  # 中心频率(Hz)gains = [6, 12, -9]          # 增益值(dB)bw = 500                     # 每个频段带宽(Hz)# 生成均衡器组filters = fir_graphic_eq_design(centers, bw, gains, numtaps, fs)# 生成测试信号sig, t = generate_test_signal(fs=fs)noise = 0.1 * np.random.randn(len(t))  # 添加噪声sig += noise# 应用均衡器processed = apply_fir_eq(sig, filters, fs)# 绘制频响曲线plt.figure(figsize=(12, 6))for i, h in enumerate(filters):w, H = signal.freqz(h, fs=fs)plt.semilogx(w, 20*np.log10(np.abs(H) + gains[i]),label=f"{centers[i]}Hz (+{gains[i]}dB)")plt.title('FIR均衡器组频响特性')plt.xlabel('Frequency (Hz)'), plt.ylabel('Gain (dB)')plt.grid(True), plt.legend()# 绘制信号频谱对比plt.figure(figsize=(12, 6))f_orig, X_orig = plot_spectrum(sig, fs)f_proc, X_proc = plot_spectrum(processed, fs)plt.semilogx(f_orig, X_orig, label='Original', alpha=0.7)plt.semilogx(f_proc, X_proc, label='Processed', alpha=0.7)# 标注中心频率for fc, G in zip(centers, gains):plt.annotate(f'{fc}Hz\n({G}dB)', (fc, np.interp(fc, f_proc, X_proc)),textcoords="offset points",xytext=(0,10),ha='center')plt.title('信号频谱对比')plt.xlabel('Frequency (Hz)'), plt.ylabel('Magnitude (dB)')plt.legend(), plt.grid(True)plt.tight_layout()plt.show()
