责任链模式：从 Sentinel 流控到审批流程的链式处理

一、模式核心：让请求在链条中自由流转

在企业审批系统中，员工请假需依次经过直属领导、部门经理、总经理审批；在流量控制场景中，请求需依次经过阈值校验、黑白名单过滤、熔断降级等处理。这类场景的共同特点是：请求处理需经过多个环节，且环节顺序可动态调整。** 责任链模式（Chain of Responsibility Pattern）** 通过将处理节点连成链条，使请求沿链传递直至被处理，核心解决：

• 解耦请求与处理：发送者无需知晓具体处理节点，只需将请求提交到链上

• 动态流程编排：可灵活添加、删除处理节点或调整处理顺序

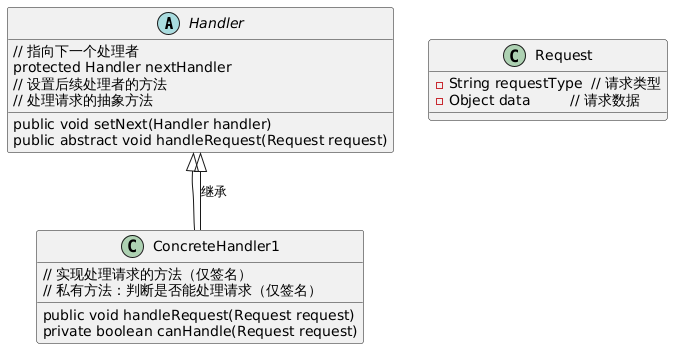

核心思想与 UML 类图

责任链模式通过抽象处理者定义统一接口，具体处理者决定是否处理请求并决定是否传递给下一个节点，形成递归处理链条：

二、核心实现：构建可插拔的审批流程链

1. 定义请求对象（封装请求数据）

public class LeaveRequest {private String employeeName;    // 申请人private int days;              // 请假天数private String reason;          // 请假原因// 构造器、getter/setter省略
}

2. 抽象处理者（定义处理接口与链条传递逻辑）

public abstract class Approver {protected Approver nextApprover; // 下一个处理者public void setNextApprover(Approver approver) {this.nextApprover = approver;}// 处理请求的抽象方法public abstract void processRequest(LeaveRequest request);
}

3. 具体处理者（实现不同层级的审批逻辑）

直属领导（处理 1-3 天请假）

public class TeamLeader extends Approver {@Overridepublic void processRequest(LeaveRequest request) {if (request.getDays() <= 3) {System.out.println("直属领导批准：" + request.getEmployeeName() + " 请假" + request.getDays() + "天");} else if (nextApprover != null) {nextApprover.processRequest(request); // 传递给上级}}
}

部门经理（处理 4-7 天请假）

public class DepartmentManager extends Approver {@Overridepublic void processRequest(LeaveRequest request) {if (request.getDays() <= 7) {System.out.println("部门经理批准：" + request.getEmployeeName() + " 请假" + request.getDays() + "天");} else if (nextApprover != null) {nextApprover.processRequest(request);}}
}

总经理（处理 7 天以上请假）

public class GeneralManager extends Approver {@Overridepublic void processRequest(LeaveRequest request) {if (request.getDays() > 7) {System.out.println("总经理批准：" + request.getEmployeeName() + " 请假" + request.getDays() + "天");} else if (nextApprover != null) {nextApprover.processRequest(request);}}
}

4. 客户端组装链条并发起请求

public class ClientDemo {public static void main(String[] args) {// 组装审批链条Approver leader = new TeamLeader();Approver manager = new DepartmentManager();Approver gm = new GeneralManager();leader.setNextApprover(manager);manager.setNextApprover(gm);// 发起不同天数的请假请求LeaveRequest req1 = new LeaveRequest("张三", 2, "病假");leader.processRequest(req1); // 直属领导处理LeaveRequest req2 = new LeaveRequest("李四", 5, "年假");leader.processRequest(req2); // 部门经理处理LeaveRequest req3 = new LeaveRequest("王五", 10, "婚假");leader.processRequest(req3); // 总经理处理}
}

三、进阶：构建动态可配置的责任链

1. 使用枚举定义处理顺序（避免硬编码）

public enum HandlerType {VALIDATION_HANDLER,RATE_LIMIT_HANDLER,CIRCUIT_BREAKER_HANDLER
}// 责任链工厂类
public class HandlerFactory {private static final Map<HandlerType, Handler> HANDLER_MAP = new EnumMap<>(HandlerType.class);static {HANDLER_MAP.put(HandlerType.VALIDATION_HANDLER, new ValidationHandler());HANDLER_MAP.put(HandlerType.RATE_LIMIT_HANDLER, new RateLimitHandler());}public static Handler buildChain() {Handler handler1 = HANDLER_MAP.get(HandlerType.VALIDATION_HANDLER);Handler handler2 = HANDLER_MAP.get(HandlerType.RATE_LIMIT_HANDLER);handler1.setNext(handler2);return handler1;}
}

2. 实现异步责任链（支持非阻塞处理）

public abstract class AsyncHandler {protected AsyncHandler nextHandler;public void setNext(AsyncHandler handler) {this.nextHandler = handler;}public abstract CompletableFuture<Void> handleAsync(Request request);
}// 异步处理者示例
public class AsyncValidationHandler extends AsyncHandler {@Overridepublic CompletableFuture<Void> handleAsync(Request request) {return CompletableFuture.runAsync(() -> {// 异步校验逻辑if (nextHandler != null) {nextHandler.handleAsync(request);}});}
}

3. 可视化责任链流程（Mermaid 流程图）

四、框架与源码中的责任链实践

1. Sentinel 流量控制（SlotChain 责任链）

• 核心原理：请求通过多个 Slot（处理节点）依次处理，包括：

1. 1. NodeSelectorSlot（节点选择）
2. 1. ClusterBuilderSlot（集群统计）
3. 1. StatisticSlot（指标统计）
4. 1. AuthoritySlot（权限校验）
5. 1. FlowSlot（流量控制）

• 源码关键类：

// SlotChainBuilder构建责任链
public class DefaultSlotChainBuilder implements SlotChainBuilder {@Overridepublic SlotChain build() {SlotChain chain = new DefaultSlotChain();chain.addFirst(new NodeSelectorSlot());chain.addAfter(NodeSelectorSlot.class, new ClusterBuilderSlot());// 按顺序添加各个Slotreturn chain;}
}

2. Spring Security 过滤器链

• FilterChainProxy管理多个Filter，请求依次经过：

• • SecurityContextPersistenceFilter
• • UsernamePasswordAuthenticationFilter
• • FilterSecurityInterceptor

• 动态配置：通过http.addFilter()灵活添加自定义过滤器到链中

3. Servlet Filter 机制

• 多个 Filter 组成责任链，通过FilterChain.doFilter()传递请求

public interface Filter {void doFilter(ServletRequest request, ServletResponse response, FilterChain chain);
}

五、避坑指南：正确使用责任链的 4 个要点

1. 确保链有终止条件

• ❌ 反模式：链条未设置最终处理者，导致请求无人处理

• ✅ 最佳实践：添加默认处理者（如NoSupportHandler）

public class NoSupportHandler extends Handler {@Overridepublic void handleRequest(Request request) {System.out.println("无人处理此请求");}
}

2. 控制链的长度（避免性能损耗）

• 过长的链条会增加方法调用栈深度，建议：

• • 使用@SuppressWarnings(“PMD.LawOfDemeter”)注解允许合理的链式调用
• • 对处理者进行分组（如校验组、限流组、熔断组）

3. 避免循环引用

• 组装链条时确保nextHandler不会指向之前的节点

// 错误示例：形成环
handlerA.setNext(handlerB);
handlerB.setNext(handlerA);

4. 日志与调试支持

• 在每个处理者中添加日志记录，方便排查请求处理路径

public class ValidationHandler extends Handler {@Overridepublic void handleRequest(Request request) {System.out.println("进入校验处理器：" + request.getType());// 处理逻辑if (nextHandler != null) {nextHandler.handleRequest(request);}}
}

六、总结：何时该用责任链模式？

适用场景	核心特征	典型案例
请求处理需多环节协作	处理步骤可动态组合，且顺序影响结果	审批流程、流控系统、日志处理
解耦请求发送与处理	发送者不关心具体处理者，只需提交请求到链上	中间件消息处理、异常处理链
流程可扩展性要求高	需要灵活添加、删除处理环节	工作流引擎、规则引擎

责任链模式通过「请求链式传递 + 处理者解耦」的设计，将复杂流程拆解为可独立维护的处理节点，使系统在面对流程变更时更具灵活性。下一篇我们将深入探讨命令模式，解析从撤销操作到分布式调度的命令封装实践，敬请期待！

扩展思考：责任链模式 vs 中介者模式

两者都用于解耦对象间交互，但核心差异在于：

模式	交互方式	结构特点	典型应用
责任链模式	链式传递，处理者间隐式关联	线性结构，处理者有序排列	审批流程、过滤器链
中介者模式	通过中介者集中调度	星型结构，中介者知晓所有对象	GUI 组件交互、微服务网关

理解这些差异，能帮助我们在设计复杂交互系统时做出更优选择。
