定点数的加减运算包括原码、补码和反码3种带符号数的加减运算，其中补码加减运算实现起来最方便。

4.2.1原码加减运算

原码加减运算详解

原码是计算机中表示数值的基本方式之一，其特点为最高位为符号位（0表正，1表负），其余位为数值的绝对值。

一、运算规则

1. 整体逻辑

   • 先判断操作数符号和运算类型（加减），再分情况处理绝对值。
   • 符号相同的数值相加或不同符号的数值相减时，需调整操作顺序以避免复杂判断。
   • 最终结果的符号需根据运算类型和数值比较确定。

2. 具体规则

   • 符号位不参与数值运算，仅反映正负。
   • 加法运算：
     • 同号：绝对值相加，符号保持不变。
     • 异号：绝对值相减，符号取决于绝对值较大者。
   • 减法运算：
     • 转化为加法：$A-B=A+(-B)$，即取$B$的相反数符号后相加。

二、运算步骤

以原码加法为例（减法类似）：

1. 符号判断：

   • 同符号：绝对值直接相加，符号沿用操作数符号。
   • 不同符号（实际为绝对值相减）：
     1. 比较两数的绝对值大小。
     2. 大数减小数，结果符号与大数一致。

2. 溢出处理：

   • 若计算结果超出当前数据范围，需进行溢出处理（右移或扩展位数）。

3. 结果规格化：

   • 对尾数进行左/右移操作，保证数值最高有效位非零。

三、示例解析

例1：5（0101） + 3（0011）

十进制    原码二进制（四位）5     0 1013     0 011
-----------------
加法：绝对值相加 → 5+3=8，结果未溢出 → 0 1000（需扩展位数处理）
但四位原码最大值为7（0 111），溢出需右移尾数并调整阶码。

例2：5（0101） − 3（0011）

转化为加法：5 + (-3)
1. 取反：-3的原码为1 011
2. 比较符号不同，绝对值操作：5-3=2 → 结果符号为+ → 0 010

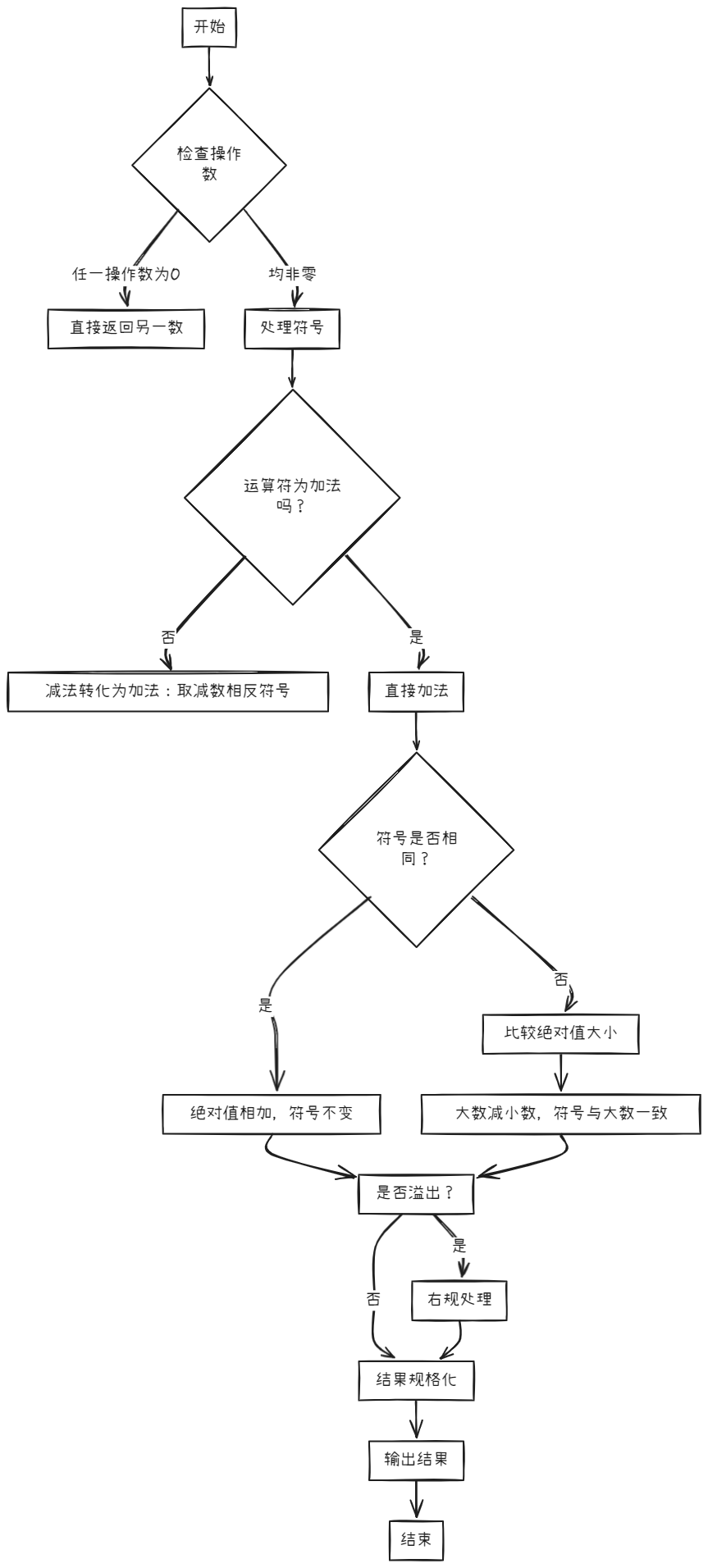

四、运算流程图

五、硬件实现与原码局限性

1. 硬件逻辑：

   • 需单独处理符号位、绝对值比较和运算控制。
   • 较多逻辑门电路用于比较和符号判断，复杂度高。

2. 原码的局限性：

   • 零的表示不唯一（+0和−0）。
   • 加减法需多次逻辑判断，效率低于补码。
   • 现代计算机普遍采用补码，原码主要用于理论学习和特定场景。

4.2.2补码加减运算

一、补码加减运算核心规则

公式定义：

• 加法：[𝑋+𝑌]_{补} = [𝑋]_补 + [𝑌]_补
• 减法：[𝑋−𝑌]_{补} = [𝑋]_补 + [−𝑌]_补
  （减法转换为加法）

核心操作：

1. 求补操作：对减数𝑌进行补码转换：
   [−𝑌]_补 = [𝑌]_补 逐位取反（包括符号位）后+1
   示例：
   [𝑌]_补 = 0 0011 ⇒ 取反 ⇒ 1 1100 ⇒ 加1 ⇒ [−𝑌]_补 = 1 1101

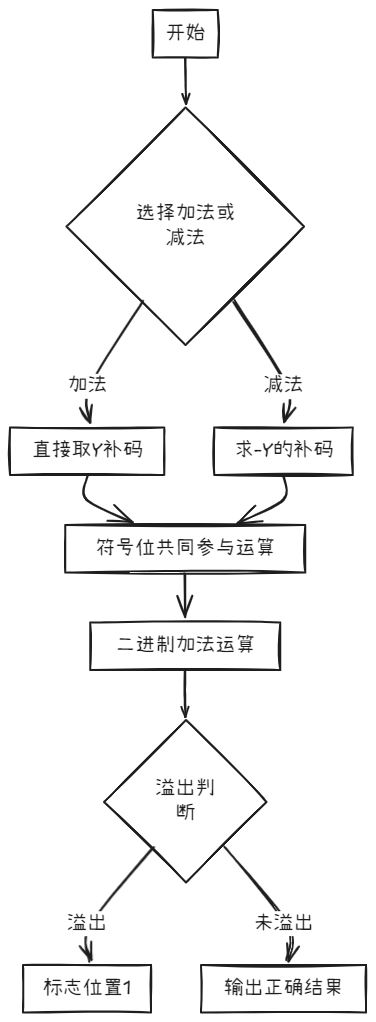

二、运算流程

三、溢出检测方法

1. 单符号位法：

   • 判断规则：当两个同符号数相加，结果符号相反时为溢出
     示例：
     正 + 正 = 负 ⇒ 上溢；负 + 负 = 正 ⇒ 下溢

2. 双符号位（变形补码）：

   • 编码方式：00 正常正数 / 11 正常负数
   • 溢出模式：
     • 同符号叠加后：01（正溢出）或10（负溢出）
       示例：00 + 00 = 00（正常），01（溢出）

3. 进位判断法：

   • 逻辑表达式：溢出 = 最高符号位进位 ⊕ 次高位进位
     示例：Cₙ（符号位进位）与Cₙ₋₁（数值最高位进位）异或为1时溢出

四、实例分析

例1：𝑋=+6（0110），𝑌=−3（1101补码）
计算𝑋+𝑌：

   0 1 1 0 (6补码)
+ 1 1 0 1 (-3补码)
-----------(1)0 0 1 1 → 最高位溢出舍去 → 真值=+3 (0011)

例2：𝑋=+127（01111111），𝑌=+1→溢出

   0 1111111 (127补码)
+ 0 0000001 (1补码)
---------------1 0000000 → 符号位变1→溢出（结果-128错误）

五、硬件实现原理

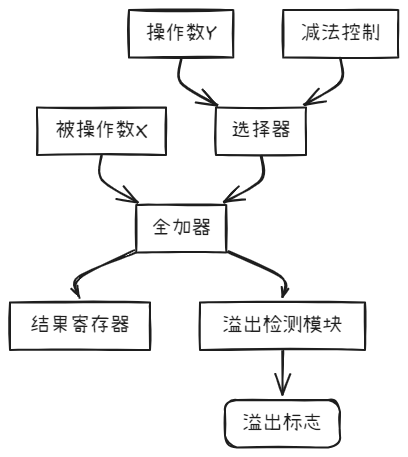

逻辑电路图：控制信号根据加减选择是否对Y取反加1

六、表格总结补码加减关键点

运算类型	补码转换操作	溢出条件	硬件指令控制
A+B	直接取补码相加	符号突变 / 变形补码为01或10	加法信号
A−B	B取反+1后与A相加	同上	减法信号使能取反

七、总结

补码加减通过统一运算逻辑简化设计，符号位直接参与计算无需额外处理。溢出需通过双符号位或进位标志及时检测，确保运算结果准确。硬件实现通过多路选择器和加法器高效完成正负数统一处理。

4.2.3补码的溢出判断与检测方法

一、溢出产生的原因

在补码加减运算中，溢出指运算结果超出了补码所能表示的范围，导致结果错误。溢出仅在以下两种情况下发生：

• 同符号数相加：两正数相加得负数（正溢），或两负数相加得正数（负溢）。
• 符号相同的数相减：本质转化为加法后可能导致溢出。

示例（假设8位补码）：

• 正溢出：0111 1111（127） + 0000 0001（1） = 1000 0000（-128）→ 符号位突变
• 负溢出：1000 0000（-128） + 1000 0001（-127） = 0000 0001（1）→ 符号位突变

二、溢出检测方法

1. 单符号位法

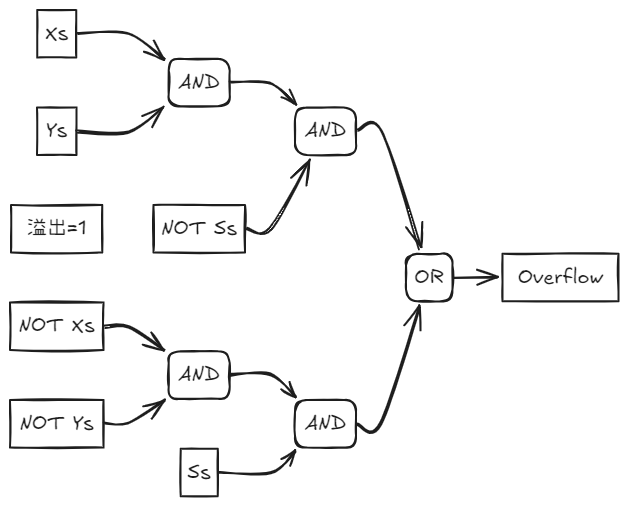

逻辑表达式：
$$\text{OVR}=X_s\cdot Y_s\cdot \overline{S_s}+\overline{X_s}\cdot \overline{Y_s}\cdot S_s$$
其中 $X_s,Y_s$ 为操作数符号位，$S_s$ 为结果符号位。
检测逻辑：

• 两个同符号数相加，结果的符号位与原操作数符号位不同时为溢出。
  逻辑图：

2. 进位判断法

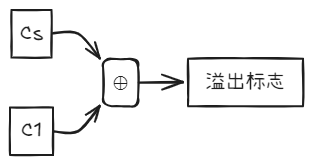

逻辑表达式：
$$\text{OVR}=C_s\oplus C_1$$

• $C_s$：符号位产生的进位
• $C_1$：最高数值位（次高位）产生的进位
  检测逻辑：
  若两符号位进位与次高位进位不同，则溢出。
  逻辑图：

3. 双符号位（变形补码）

规则：

• 双符号位 $S_1{S}_2$：
  • 00：正常正数；11：正常负数
  • 01：正溢出；10：负溢出
    逻辑表达式：
    $$\text{OVR}=S_1\oplus S_2$$
    检测逻辑：
    若运算结果的双符号位不同，则表示溢出。

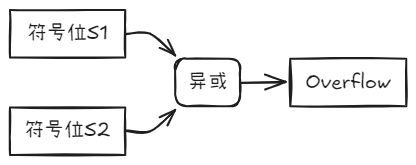

硬件实现（溢出判断仅需异或门）：

三、对比与流程

方法	逻辑复杂度	硬件开销	适用场景
单符号位法	中等	中等	通用逻辑设计
进位判断法	低	低	快速并行运算
双符号位法（变形补码）	高	高（扩展位数）	精确控制（如浮点运算）

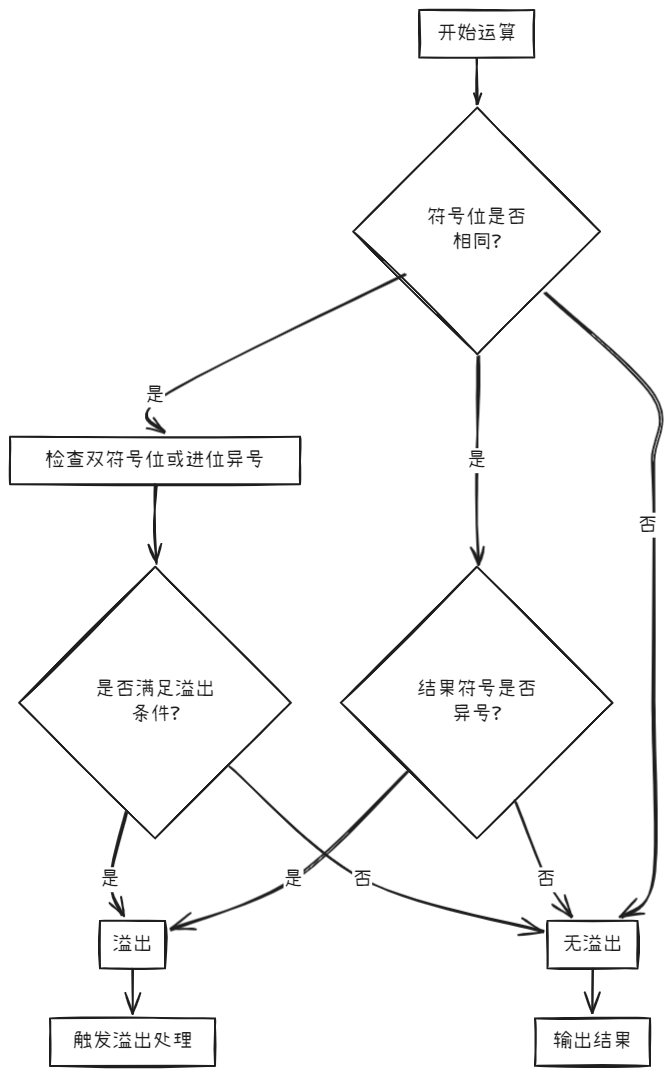

溢出检测流程图：

四、硬件实现示例

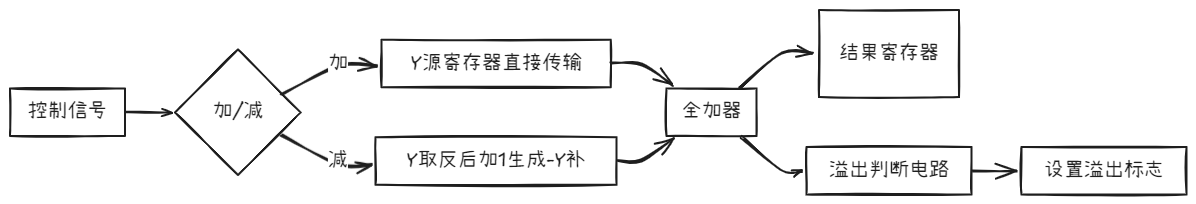

补码加减运算电路框图：

五、关键点总结

1. 溢出仅发生在同符号操作：异号数加减不会溢出。
2. 单符号位法侧重结果符号突变，双符号位通过冗余符号位检测溢出。
3. 硬件优化：双符号位增加芯片面积但简化判定逻辑；进位判断法适合高速运算。

4.2.4补码定点加减运算的实现

一、基本原理

补码加减运算的核心思想是：通过补码表示将减法转换为加法，统一使用加法器完成运算。其关键点包括：

1. 符号位参与运算：符号位与数值位共同参与运算，结果直接为补码形式。
2. 减法转加法：[X-Y]补 = [X]补 + [-Y]补，需通过“变补”操作得到 [-Y]补。
3. 溢出判断：需检测运算结果是否超出机器能表示的范围。

二、实现电路结构

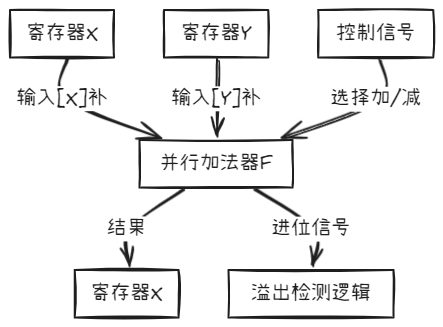

典型补码加减运算电路如图4-3所示（简化版）：

组件说明：

1. 并行加法器F：完成补码加法运算。
2. 寄存器X/Y：存储操作数及结果。
3. 控制信号：选择加法或减法模式（通过多路选择器实现变补）。
4. 溢出检测逻辑：通过双符号位或进位链判断溢出。

三、运算步骤（以n位补码为例）

1. 加法运算

• 输入：[X]补 和 [Y]补。

• 操作：直接相加，符号位参与运算。

• 输出：[X+Y]补。

• 示例：

  [X]补 = 0.1011 (5), [Y]补 = 1.0110 (-6)
  [X+Y]补 = 0.1011 + 1.0110 = 1.0001 (-5) ✅


2. 减法运算

• 输入：[X]补 和 [Y]补。

• 操作：将 Y 变补为 [-Y]补，再与 X 相加。

  • 变补步骤：
    1. 对 [Y]补 按位取反（包括符号位）。
    2. 末位加1。

• 输出：[X-Y]补。

• 示例：

  [X]补 = 0.1011 (5), [Y]补 = 1.0110 (-6)
  [-Y]补 = 0.1010 (6)
  [X-Y]补 = 0.1011 + 0.1010 = 1.0101 (-1) ❌（实际应为11，此处需注意进位丢失）


四、溢出判断

补码运算可能产生溢出（结果超出表示范围），需通过以下方法检测：

1. 双符号位法

• 规则：运算结果的双符号位不同表示溢出。

  • 01：正溢出（结果过大）。
  • 10：负溢出（结果过小）。

• 示例：

  [X]补 = 01.1000 (120), [Y]补 = 01.0100 (120)
  [X+Y]补 = 10.1100 → 双符号位为 `10` → 负溢出 ❌


2. 进位链判别法

• 规则：最高位进位 C_n 与次高位进位 C_{n-1} 异或结果为1时溢出。

  • C_n ⊕ C_{n-1} = 1 → 溢出。

• 示例：

  加法器进位链：C_3 C_2 C_1 C_01   0   1   1C_n=1, C_{n-1}=0 → 1⊕0=1 → 溢出 ❌


五、时序与延迟分析

补码加减运算的延迟主要由进位链决定。以4级先行进位加法器为例：

1. 组内进位：第1小组（C1~C3）延迟 2ty。
2. 组间进位：CLA电路生成C4~C16需 2ty。
3. 总延迟：最长路径为 6ty（如图4-7）。

六、关键电路设计

1. 变补电路

• 功能：将 [Y]补 转换为 [-Y]补。
• 实现：对位取反 + 末位加1。

2. 多路选择器控制

• 功能：根据操作类型（加/减）选择输入信号。
• 逻辑：


七、总结

补码加减运算通过统一加法器实现加减操作，核心在于：

1. 变补操作：将减法转换为加法。
2. 溢出检测：双符号位或进位链判别法。
3. 硬件简化：无需单独设计减法器，降低成本
