STM32开发板学习——第34节: [10-4] I2C通信外设
- 前言
- 开发板说明
- 引用
- 解答和科普
- 一、I2C硬件外设
- 问题
- 总结
前言
本次笔记是用来记录我的学习过程,同时把我需要的困难和思考记下来,有助于我的学习，同时也作为一种习惯,可以督促我学习,是一个激励自己的过程,让我们开始32单片机的学习之路。
欢迎大家给我提意见,能给我的嵌入式之旅提供方向和路线，现在作为小白,我就先学习32单片机了,就跟着B站上的江协科技开始学习了.
在这里会记录下江协科技32单片机开发板的配套视频教程所作的实验和学习笔记内容，因为我之前有一个开发板,我大概率会用我的板子模仿着来做.让我们一起加油！
另外为了增强我的学习效果：每次笔记把我不知道或者问题在后面提出来,再下一篇开头作为解答！
开发板说明
本人采用的是慧净的开发板,因为这个板子是我N年前就买的板子,索性就拿来用了。另外我也购买了江科大的学习套间。
原理图如下
1、开发板原理图
2、STM32F103C6和51对比
3、STM32F103C6核心板
视频中的都用这个开发板来实现,如果有资源就利用起来。另外也计划实现江协科技的套件。
下图是实物图
引用
【STM32入门教程-2023版 细致讲解 中文字幕】
还参考了下图中的书籍:
STM32库开发实战指南：基于STM32F103（第2版）
数据手册
解答和科普
一、I2C硬件外设
这个通信协议的时序是一个很重要的东西，我们只要理解清楚了这个时序的意义，就可以按照协议的规定，去翻转通信引脚的高低电平，只要我们翻转产生的这个时序波形，满足了通信协议的规定，那通信双方就能理解并解析这个波形，这样通信自然而然就实现了，之前的课程使用的是软件I2C,手动拉低或释放时钟线，然后再手动对每个数据位进行判断，拉低或释放数据线，这样来产生这个的波形，这时软件I2C,由于I2C是同步时序，这每一位的持续时间要求不严格，某一位的时间长点短点 或者中间暂定一会，对时序影响都不大，所以I2C是比较容易用软件模拟的，在实际项目中，软件模拟的I2C也是非常常见的，但是作为一个协议标准，I2C通信，也是可以有硬件收发电路的，就像之前的串口通信一样，先讲了这个串口的时序波形，但是在程序中，我们并没有用软件去手动翻转电平来实现这个波形，只是因为串口是异步时序，每一位的时间要求严格，不能过长也不能过短，更不能中途暂定一会，所以串口时序虽然可以用软件模拟，但是操作起来比较困难，我们之前的课程也没讲过软件模拟的串口，另外由于串口的硬件收发器在单片机中的普及程度非常高，基本上每个单片机都有串口的硬件资源，而且硬件实现的串口使用起来还非常简单，所以串口通信，基本上都是借助硬件收发器来实现的，硬件串口的使用流程，首先配置USART外设，然后写入寄存器DR，这时硬件收发器就会自动生成波形发送出去，最后我们等待发送完成的标志位即可，这是硬件实现串口的方法。
I2C也可以有软件模拟和硬件收发器自动操作这两种实现方式，对于串口这样的异步时序，软件实现非常麻烦，硬件实现，非常简单，所以串口的实现基本是全都倒向硬件了，I2C同步时序，软件实现反而简单更加灵活，硬件实现，相比之下，却并不能完全让人省心，所以I2C的实现，软件模拟的情况还是非常多的，但是考虑到硬件I2C也有很多独有的优势，比如执行效率高，可以节省软件资源，功能比较强大，可以实现完整的多主机通信模型，时序波形规整，通信速率快，所以硬件I2C也是有相应的应用场景的。

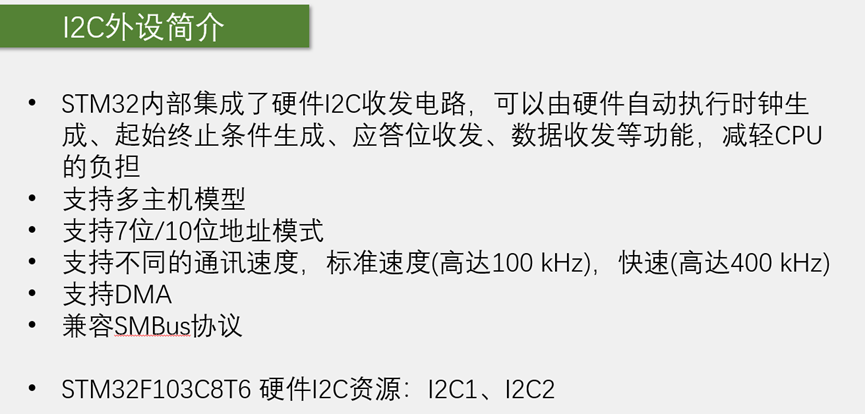

STM32内部集成了硬件I2C收发电路，可以由硬件自动执行时钟生成、起始终止条件生成、应答位收发、数据收发等功能，减轻CPU的负担，有了I2C的硬件收发器之后，就可以由硬件自动执行时钟生成，起始终止条件生成，应答位收发，数据收发等功能，也就是由硬件电路来自动翻转引脚电平，软件，只需要写入控制寄存器CR和数据寄存器DR，就可以实现协议了，当然为了实时监控时序的状态，软件还得读取状态寄存器SR,来了解外设电路当前处于什么状态，写入控制寄存器CR，就像是踩油门、打方向盘，来控制汽车的运行，读取状态寄存器SR，就像是观看仪表盘，来了解汽车的运行状态，有了这些寄存器我们可以完全掌控外设电路的运行了。本次只要求掌握一主多从、7位地址的I2C.对于多主机模型、10位地址这些东西，只需要了解即可。
10位寻址，那第一个字节的前5位就必须是11110，所以就是10位寻址的。

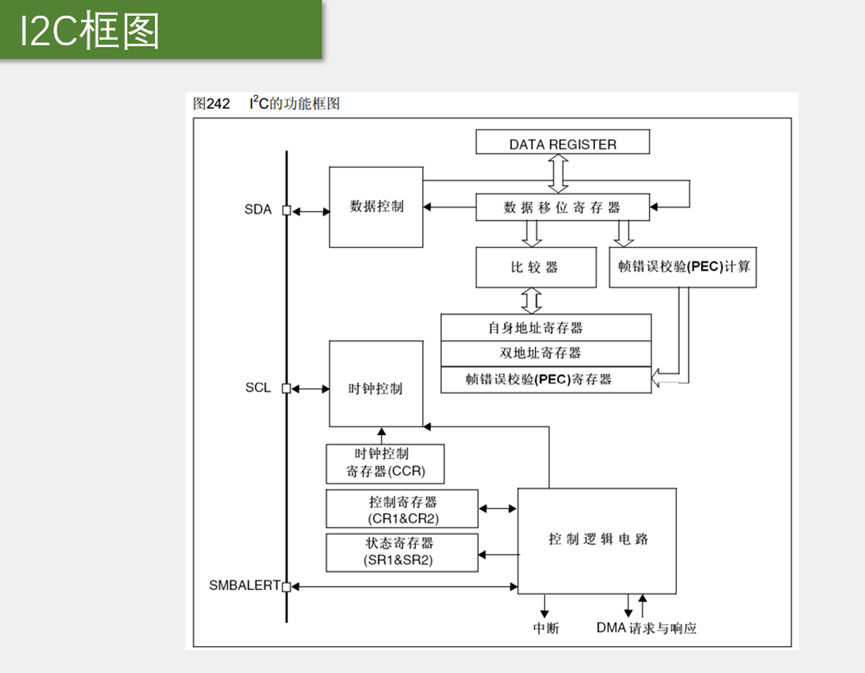

首先，左侧是这个外设的通信引脚SDA和SCL, 这就是I2C通信的两个引脚，SMBALERT是SMBus用的，I2C用不到，像这种外设模块引出来的引脚，一般都是借用GPIO口的复用模式与外部世界相连的，具体是复用在了哪个GPIO口，查询这个引脚定义表，在复用功能这两栏找一下，比如这里，I2C2的SCL和SDA,就复用在了PB10和PB11,这两个端口，I2C1的SCL和SDA,就复用在了PB6和PB7,这两个端口；而且I2C1的引脚还可以重映射到PB8和PB9.因为内部电路设计的时候，这些引脚都是连接好的，所以你想使用硬件I2C，就只能使用它连接好的指定引脚。

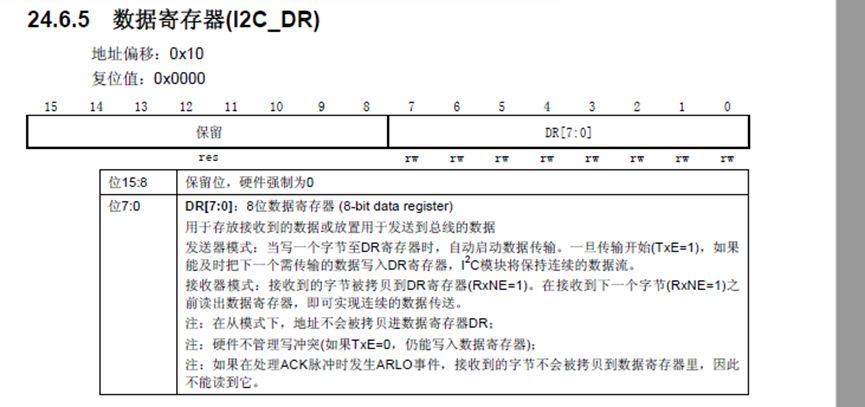

上面这一部分，是SDA，也就是数据控制部分，这里数据收发的核心部分，是这里的数据寄存器和数据移位寄存器，当我们需要发送数据时，可以把一个字节数据写到数据寄存器DR,当移位寄存器没有数据移位时，这个数据寄存器的值就会进一步，转到移位寄存器里，在移位的过程中，我们就可以直接把下一个数据放到数据寄存器里等着了，一旦前一个数据移位完成，下一个数据就可以无缝衔接，继续发送，当数据由数据寄存器转到移位寄存器时，就会置状态寄存器的TXE位为1，表示发送寄存器为空，这就是发送的流程，那在接收时，也是这一路，输入的数据，一位位地，从引脚移入到移位寄存器里，当一个字节的数据收齐后，数据就整体从移位寄存器转到数据寄存器，同时置标志位RXNE，表示接受寄存器非空，这时我们就可以把数据从数据寄存器读出来了，这个流程和之前串口哪里是不是一样，串口这里，数据收发也是由数据寄存器和移位寄存器两级实现的，只不过串口是全双工，这里数据收和发是分开的，在I2C这里，是半双工，所以数据收发是同一组数据寄存器移位寄存器，但是这个数据寄存器和移位寄存器的配合，设计思路都是异曲同工，那有了这一块，SDA的数据收发就可以完成了，至于什么时候收，什么时候发，需要我们写入控制器的对应位进行操作，对于起始条件、终止条件、应答位什么的，这里也都有控制电路可以完成，至于具体实现细节，这里也没详细画。
数据收发之后，下面这里还有两个功能，一个是比较器和自身地址寄存器、双地址寄存器、另一个是帧错误校验计算和帧错误校验寄存器，了解即可，STM32不进行通信的时候就是从机，既然作为从机，他就应该可以被别人召唤，想被别人召唤，它就应该有从机地址吧，从机地址是多少呢，就可以由这个自身地址寄存器指定，我们可以自定一个从机地址，写到这个寄存器，当STM32作为从机，在被寻址时，如果收到的寻址通过比较器判断，和自身地址相同，那STM32就作为从机，响应外部主机的召唤，并且这个STM32支持同时响应两个从机地址，所以就有自身地址寄存器和双地址寄存器，这一块，我们需要在多主机的模型下来理解，把角色转换一下，STM32作为从机，才需要有这一部分，当然我们只要求一主多从的模型，STM32不会作为从机，所以这一块就不需要用，然后右边这一块，也是进阶的内容，这时STM32设计的一个数据校验模块，当我们发送一个多字节的数据帧时，在这里硬件可以自动执行CRC校验计算。会得到一个字节的校验位，附加在这个数据帧后面，在接收到这一帧数据后，STM32的硬件也可以自动执行校验的判定。
SCL这部分，时钟控制，是用来控制SCL线的，控制细节没有画，在这个时钟控制寄存器写对应的位，电路就会执行对应的功能，然后控制逻辑电路，也是黑盒子，写入控制寄存器，可以对整个电路进行控制，读取状态寄存器，可以得知电路的工作状态，之后是中断，当内部有一些标志位置1之后，可能事件比较紧急，就可以申请中断，如果我们开启了这个中断，那当这个事件发生后，程序就可以跳转到中断函数来处理这个事件了，最后是DMA请求与响应，在进行很多字节的收发时，可以配合DMA来提高效率。

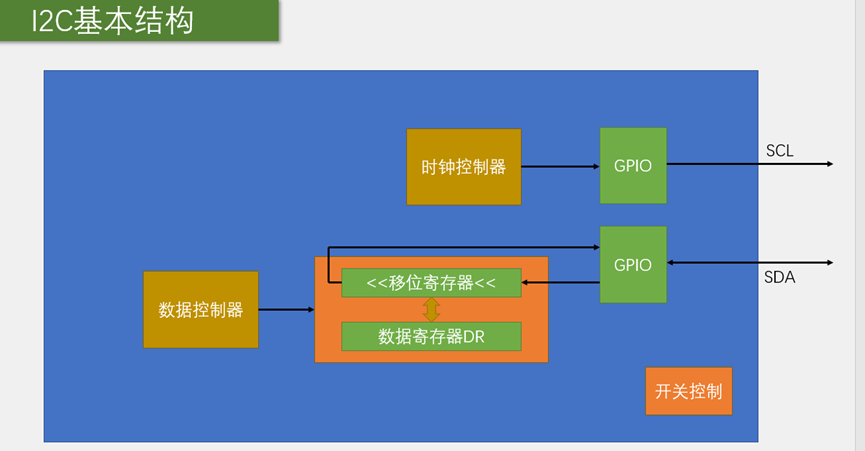

首先，移位寄存器和数据寄存器DR的配合，是通信的核心部分，这里因为I2C是高位先行，所以这个移位寄存器是向左移，在发送的时候，最高位先移出去，一个SCL时钟，移位一次，移位8次，这样就能把一个字节，由高位到低位，依次放到SDA线上了，那在接收的时候，数据通过GPIO口从右边依次移进来，最终移8次，一个字节就接收完成了，之后GPIO口这里，使用硬件I2C的时候，这里个对应的GPIO口都要配置成复用开漏输出的模式，复用就是GPIO的状态是交由片上外设来控制的，开漏输出，这时I2C协议要求的端口配置，这里即使开漏输出模式，GPIO口也是可以进行输入的，SCL这里，时钟控制器通过GPIO去控制时钟线，这里简化成一主多从的模型了，所以时钟这里只画了输出的方向，实际上前面这里，如果是多主机的模型，时钟线也是会进行输入的，这个时钟的输入，可以先不管，SDA的部分，输出数据，通过GPIO口，输出到端口，输入数据，也是通过GPIO,输入到移位寄存器，那这两个箭头连接在GPIO的那个位置呢，

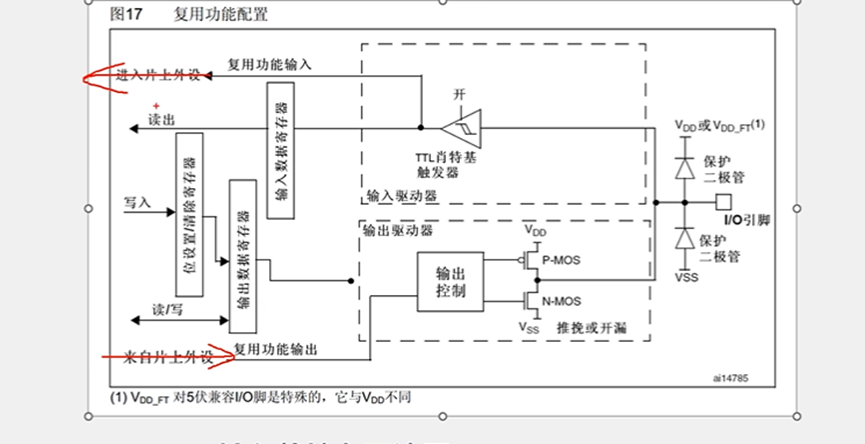

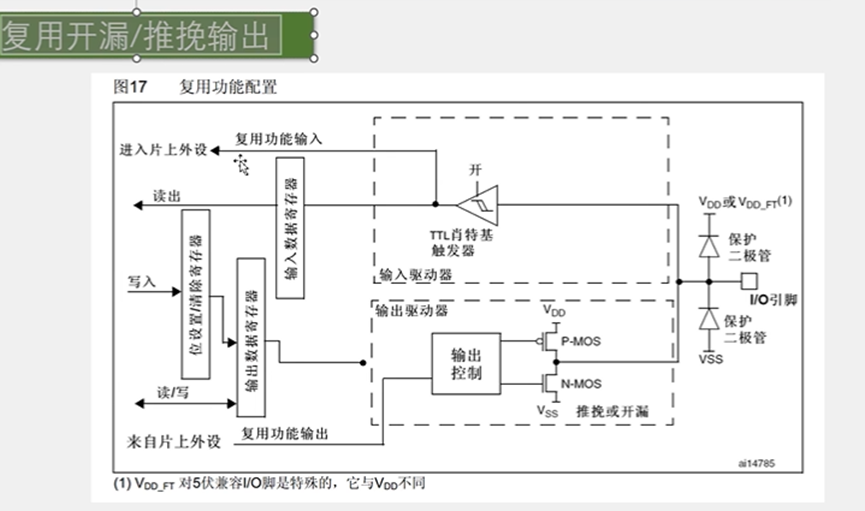

我们使用开漏输出，这个P-MOS是没有的，刚才看到移位寄存器输出的数据，通向GPIO就接再来这个位置，来自片上外设的复用功能输出，所以I2C外设的输出，就接到这里，之后控制这个N-MOS的通断，进而控制这个I/O引脚，是拉低到低电平还是释放悬空，然后对于输入部分，可以看到虽然是复用开漏输出，但是输入这一路任然有效，I/O引脚的高低电平，通过上面进行复用功能输入进入片上外设，来进行复用功能输入，所以I2C外设通向GPIO.
数据控制器没啥说的黑盒子；
最后还是有个开关控制，也就是I2C_Cmd,配置好了，就使能外设，外设就能正常工作了。
接下来，看一下硬件I2C的操作流程

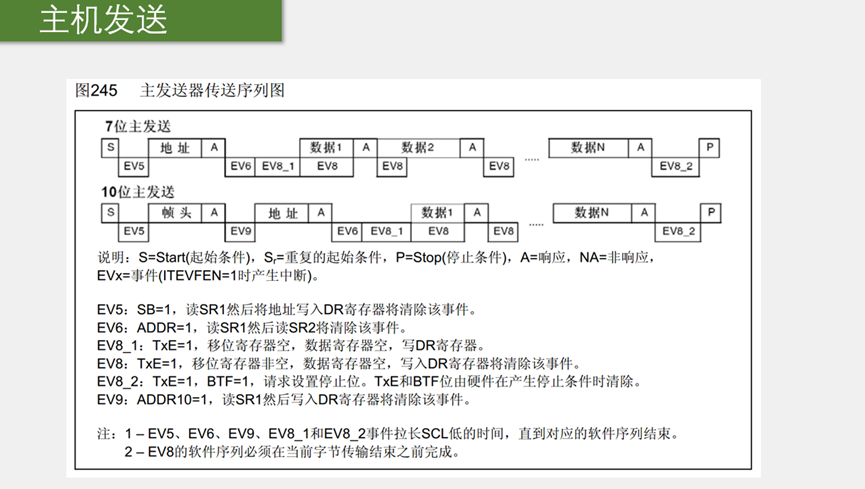

主机发送，当STM32想要执行指定地址写的时候，就要按照主发送器传送序列图来进行， 这里有7为地址的主发送和10位地址的主发送，7位地址，起始条件后的第一个字节是寻址，十位地址，起始条件后的两个字节都是寻址，其中前一个字节，这里写的是帧头，内容是5位的标志位11110+2位地址+1位读写位，然后后一个字节，内容就是纯粹的8位地址了，两个字节加在一起，构成10位的寻址；
7为主发送的流程是:起始，从机地址，应答，后面是数据1，应答，数据2，应答等等；最后是P,停止。因为I2C协议只规定了起始之后必须是寻址，至于后面的字节，并没有明确的规定，这些数据可以由各个芯片厂家自己来规定。
首先，初始化之后，总线默认空闲状态，STM32默认是从模式，为了产生一个起始条件，

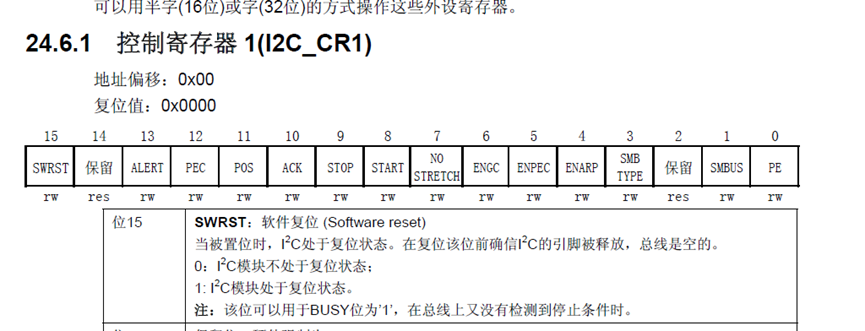

STM32需要写入控制寄存器，这个需要看一下手册的寄存器描述：

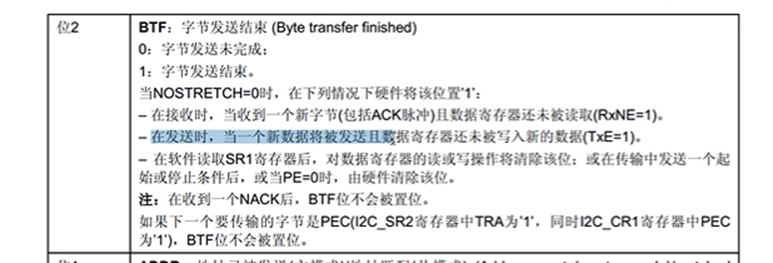

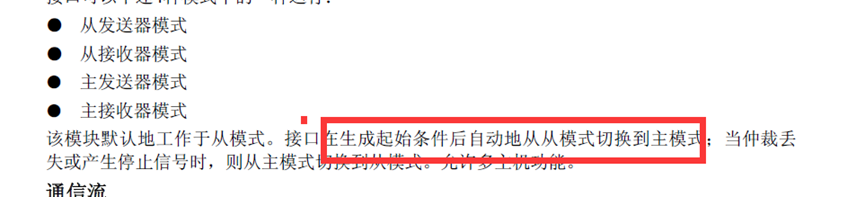

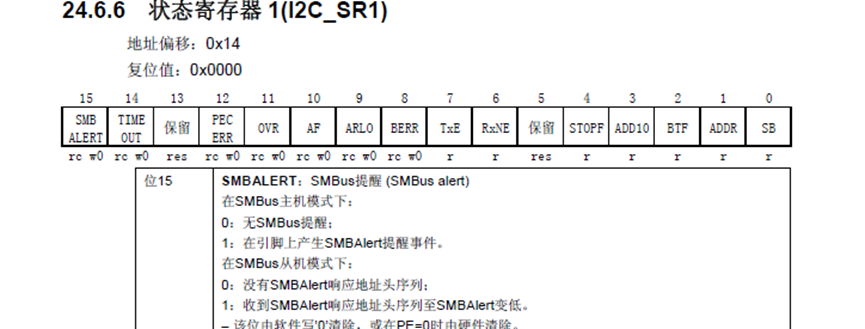

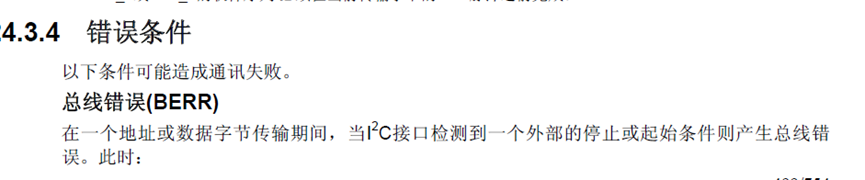

之后，STM32从模式转为主模式，也就是多主机模型下，STM32有数据要发，就要跳出来，这个意思，然后控制完硬件电路后，我们就要检查标志位，来看看硬件有没有达到想要的状态，在这里，起始条件之后，会发生EV5事件， 这个EV5事件，你就可以把它当成是标志位，这个手册这里都是用EVX这个事件来代替标志位，为什么是是EV几，而不说产生什么标志位呢，这是因为，有的状态会同时产生多个标志位，所以这个EVx事件，就是组合了多个标志位的一个大标志位，在库函数中也有对应的，检查EVx事件是否发生的函数，所以就当成一个大标志位来理解，EV5事件就是SB=1，SB是状态寄存器的一个位，表示了硬件的状态，在SR1寄存器中，写寄存器DR会自动清除该位，所以按照正常流程这个状态寄存器不需要手动清除的，当我们检测起始条件已经发送时，就可以发送一个字节的从机地址了，从机地址需要写到数据寄存器DR中，写入DR之后，硬件电路就会自动把这一个字节，转到移位寄存器里，再把这一个字节发送到I2C总线上，之后硬件会自动接收应答并判断，如果没有应答，硬件就会置应答失败的标志位，然后这个标志位可以申请中断来提醒我们，当寻址完成后，会发生EV6事件，就是ADDR=1,EV8_1事件就是TXE=1,移位寄存器空，数据寄存器空，需要我们写入DR寄存器进行数据发送，一但写入DR后，因为移位寄存器也是空，所以DR会立刻转移到移位寄存器进行发送，这时就是EV8事件，移位寄存器非空，数据寄存器空，这时就是移位寄存器正在发数据的状态，所以流程这里，数据1的时序就产生了，这个数寄存器和移位寄存器的配和，要把前面这个结构记好，就是发送的时候，数据先写入数据寄存器，如果移位寄存器没有数据，再转到移位寄存器进行发送，EV8事件没有了，对应下面这里，写入DR将清除该事件，随意按理说，这个位置应该是写入下一个数据，也就是后面这个数据2，在这个时刻就写入到数据寄存器等这里，然后接收应答位之后，数据2就转入移位寄存器进行发送，此时的状态是移位寄存器非空，数据寄存器空，所以这个时候，EV8事件又发生了，这个时候数据2正在发送，但此时下一个数据，已经被写到数据寄存器等着了， 所以这个时候EV8事件消失，之后应答产生EV8事件，写入数据寄存器,EV8事件消失，按照这个流程来，一旦我们检测到EV8事件，就可以写入下一个数据了，最后当我们想要发送的数据写完之后，这时就没有新的数据可以写入到数据寄存器了，当移位寄存器当前的数据移位完成时， 此时就是移位寄存器空，数据寄存器也空的状态，这个事件就是EV8_2,下面解释EV8_2是TXE=1,也就是数据寄存器空，BTF=1,这个是字节发送结束标志位。

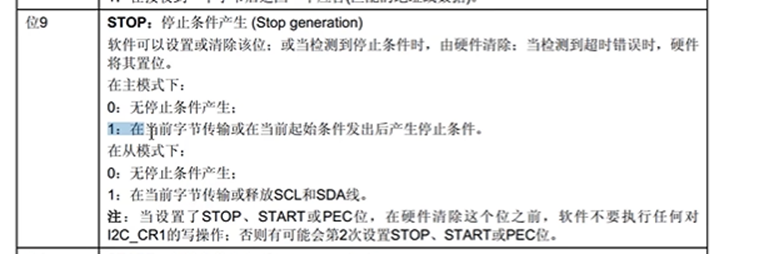

这个意思就是;当前的移位寄存器已经移完了，该找下一个数据寄存器要下一个数据了，但是一看，数据寄存器没有数据，这就说明主机不想发了，这时就代表字节发送结束了，是时候停止了，所以在这里检测到EV8_2时，就可以产生终止条件了，产生终止条件，显然，应该在控制寄存器里有相应的位可以控制。
到这里一个完整的时序就发送完成了，这整个过程看上去可能比较复杂，操作和事件都比较多，写入控制寄存器CR或者数据寄存器DR，可以控制时序单元的发生，比如产生起始条件，发送一个字节数据，时序单元发生后，检查相应的EV事件，起始就是检查状态寄存器SR，来等待时序单元发送完成，然后依次按照这个流程，操作，等待，操作，等待，等等等，这样就能实现时序了，当然在程序中，我们有库函数，不需要实际去配置寄存器。
这就是主机发送的流程。

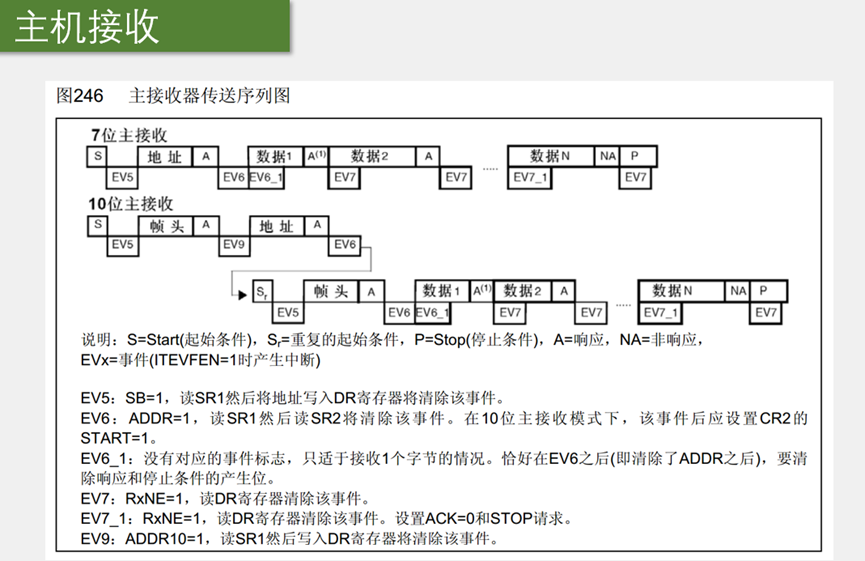

流程是：起始，从机地址+读，接收应答，接收数据，发送应答，接收数据，发送应答，最后一个数据给非应答，之后终止，可以看出这个时序是当前地址读的时序，指定地址读的符合格式，这里没有给，得需要自己组合一下。

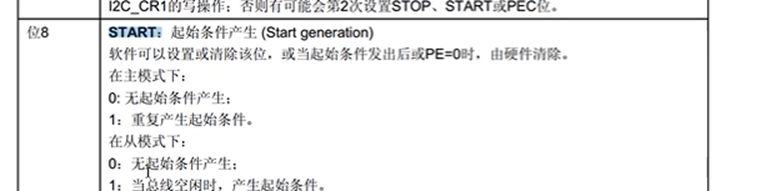

首先，写入控制寄存器的START位，产生起始条件，然后等待EV5事件，EV5事件就代表起始事件已发送，之后是寻址，接收应答，结束后产生EV6事件，EV6事件代表，寻址已完成，之后数据1这一块，代表数据正在通过移位寄存器进行输入，EV6_1事件，下面解释是，没有对应的事件标志，只适用于接收一个字节的情况，可以看到，数据1起始还在移位， 还没收到呢，所以这个事件就没有标志位，之后当这个时序单元完成时，硬件会自动根据我们的配置，把应答位发送出去，如何配置是否要给应答呢，也是看手册，控制CR1里，
现在说明移位寄存器就已经成功移入一个字节的数据1了，这时，移入的一个字节就整体转移到数据寄存器，同时置RxNE标志位，表示数据寄存器非空，也就是收到了一个字节的数据，这个状态就是EV7事件，RxNE=1，数据寄存器非空，读DR寄存器清除该位，也就是收到数据了，当我们把数据读走之后，这个事件就没有了，上面这里EV7事件没有了，说明此时数据1被读走，当然数据1没有被读走的时候，数据2就可以直接移入移位寄存器了，之后，数据2移位完成，收到数据2，产生EV7事件，读走数据2，EV7事件没有了，然后按照这个流程，就可以一直接收数据了，最后当我们不需要继续接收时，需要在最后一个时序单元发生时，提前把刚才说的应答位控制寄存器ACK置0；并且设置终止条件请求，这就是EV7_1事件，下面解释个EV7一样，后面加了一句，设置ACK=0和STOP请求，也就是我们想要结束了，之后在这个时序完成后，由于设置了ACK=0，所以这里就会给出非应答，最后由于设置STOP位，所以产生终止条件，这样接受一个字节的时序就完成了，整体上，流程和刚才差不多，写入控制寄存器CR和读取数据寄存器DR，产生时序单元，然后等待响应的事件，来确保时序单元完成，这就是主机接收的时序流程。

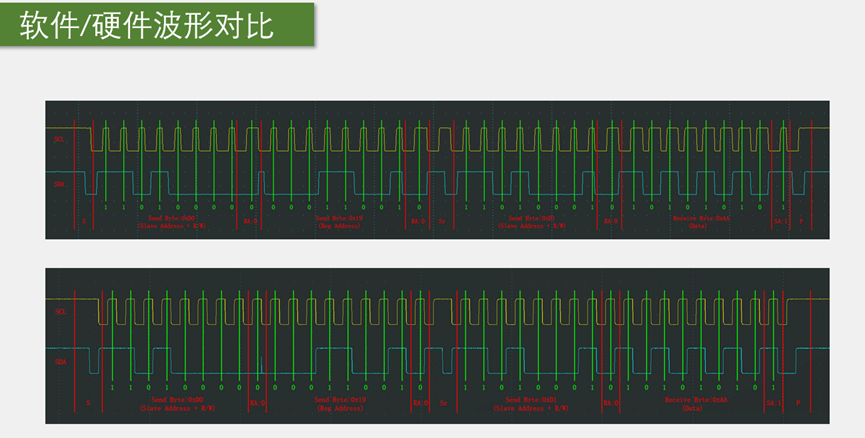

首先，从引脚电平变化趋势上看，这两个波形都是一样的，对应的数据也是一样的；然后从时钟线的规整程度上看，硬件I2C的波形会更加规整，这里硬件I2C，每个时钟的周期、占空比都非常一致，而软件I2C这里，由于操作引脚之后都加了延迟，这个延时有时候假的多，有时候加的少，所以软件时序的时钟周期、占空比可能不规整。还有就是，SCL低电平写，高电平读，虽然真个电平的任意时候都可以读写，但是一般要求保证尽早的原则，所以可以认为是SCL下降沿写，上升沿读，这里看一下，软件I2C，在下降沿之后，因为操作端口之后有一些延迟，所以这里等了一会，才进行写入操作，后面的写入也是等了一会，但在硬件这里，数据写入，都是紧贴下降沿的，这里SCL下降沿，SDA立马就切换数据了；读的时刻，也是紧贴上升沿。应答结束，从机在SCL下降沿立刻释放了SDA,但是软件I2C的主机，过了一会儿才变换数据，所以这里就出现了一个短暂的高电平，下面的硬件I2C呢，应答结束后，SCL下降沿，从机立刻释放SDA，同时主机也立刻拉低SDA,所以这里就出现了一个小尖峰。硬件操作的I2C，包括上面这后面，有些是从机的硬件操作的，这些SDA的数据变化都是在SCL下降沿进行的，而这些软件操作的I2C，波形可能就不是那么标准了，当然好似是因为I2C同步时序的原因，这些不标准的波形也完全不影响通信，这也正是同步时序的好处。
问题
总结
本节课主要是I2C的硬件外设，内部硬件如何设置的，硬件的真个工作流程，主要是主机发送和主机接收模式。
