一：噪声产生的原因
电源开关DC-DC工作时，噪声产生的源头来源主要可以归结为两点：
1.模块工作时开关管的开关频率引起的噪声；
2.模块工作时由于开关环路中的寄生电感和电容产生谐振引起振铃电压引起的噪声；
噪声传输的路径：
1.辐射：噪声通过IC和线缆形成的环路以电磁波的方式辐射到空间（环路面积越大辐射越强）。
2.传导：噪声以差模和共模噪声的形式通过线缆传输到上级设备和下级设备。
下面拿简单的buck电路拓扑图来给大家展示噪声的具体环路，如下图，红色部分为寄生电感和寄生电容，它们是环路产生谐振的原因:

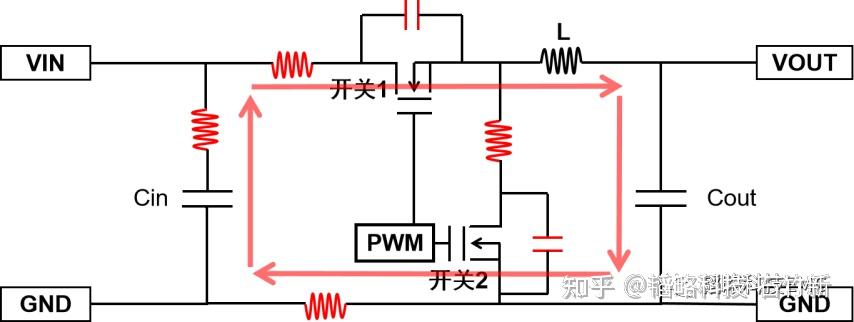

1.状态（1），当开关1打开，开关2关闭时buck电路的噪声通过输入去耦电容和上开关管再流输入滤波电容再回到去耦电容的地形成一个回路，如下图：
状态（1）噪声环路图

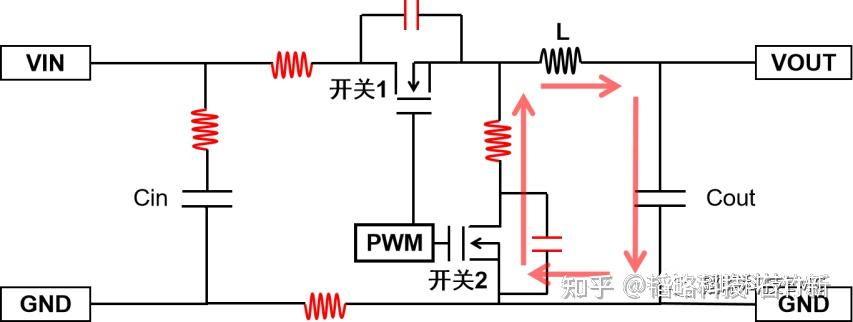

2.状态（2），当开关2打开，开关1关闭时buck电路的噪声通过开关下管（外部续流二极管）再流经输出滤波电容回到开关管形成回路，如下图：
二：抑制噪声的方法
通过对噪声产生的原因分析，可以总结出以下几点噪声抑制方法和对应的措施：
（1）优化噪声回流路径，减小回路面积：

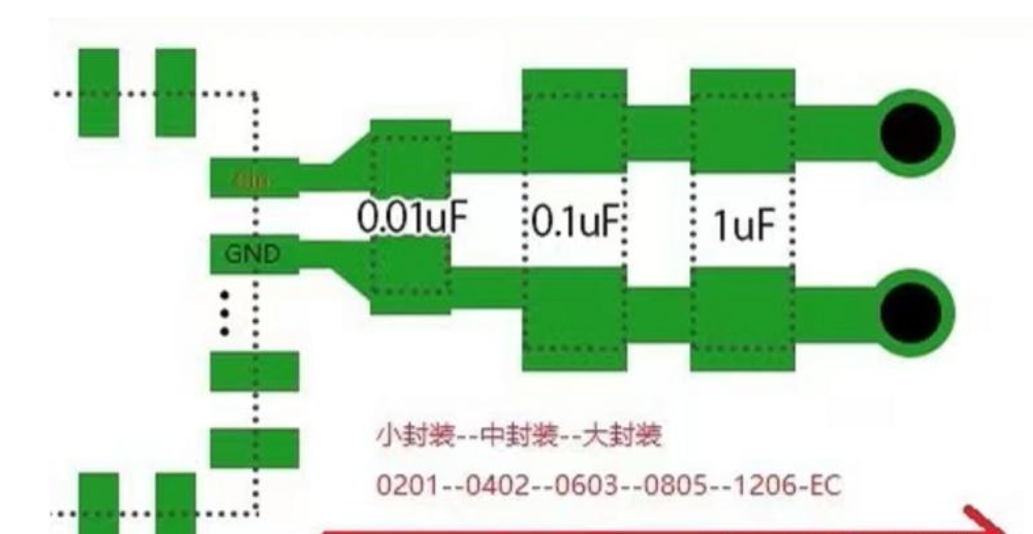

在输入输出端增加不同pF值的电容，高频电容应该靠近输入输出端放置；

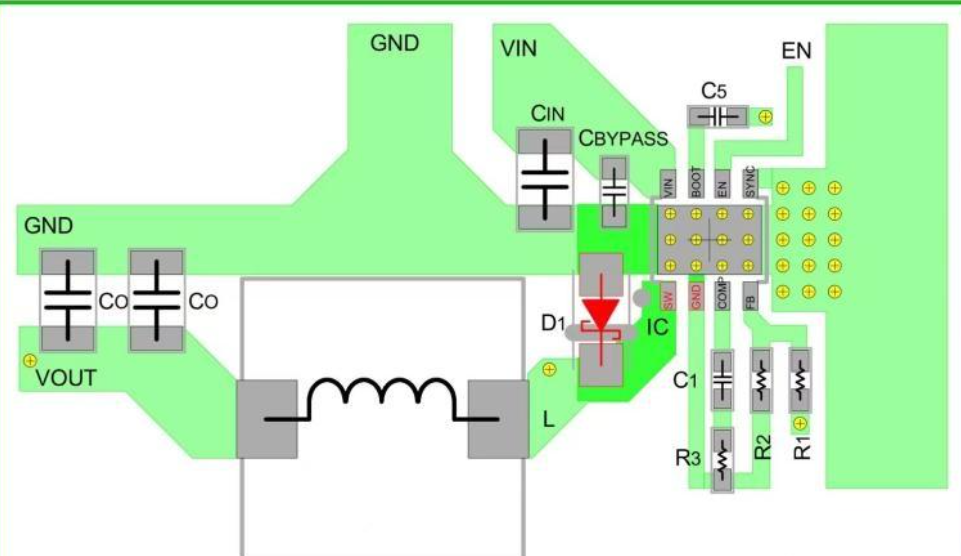

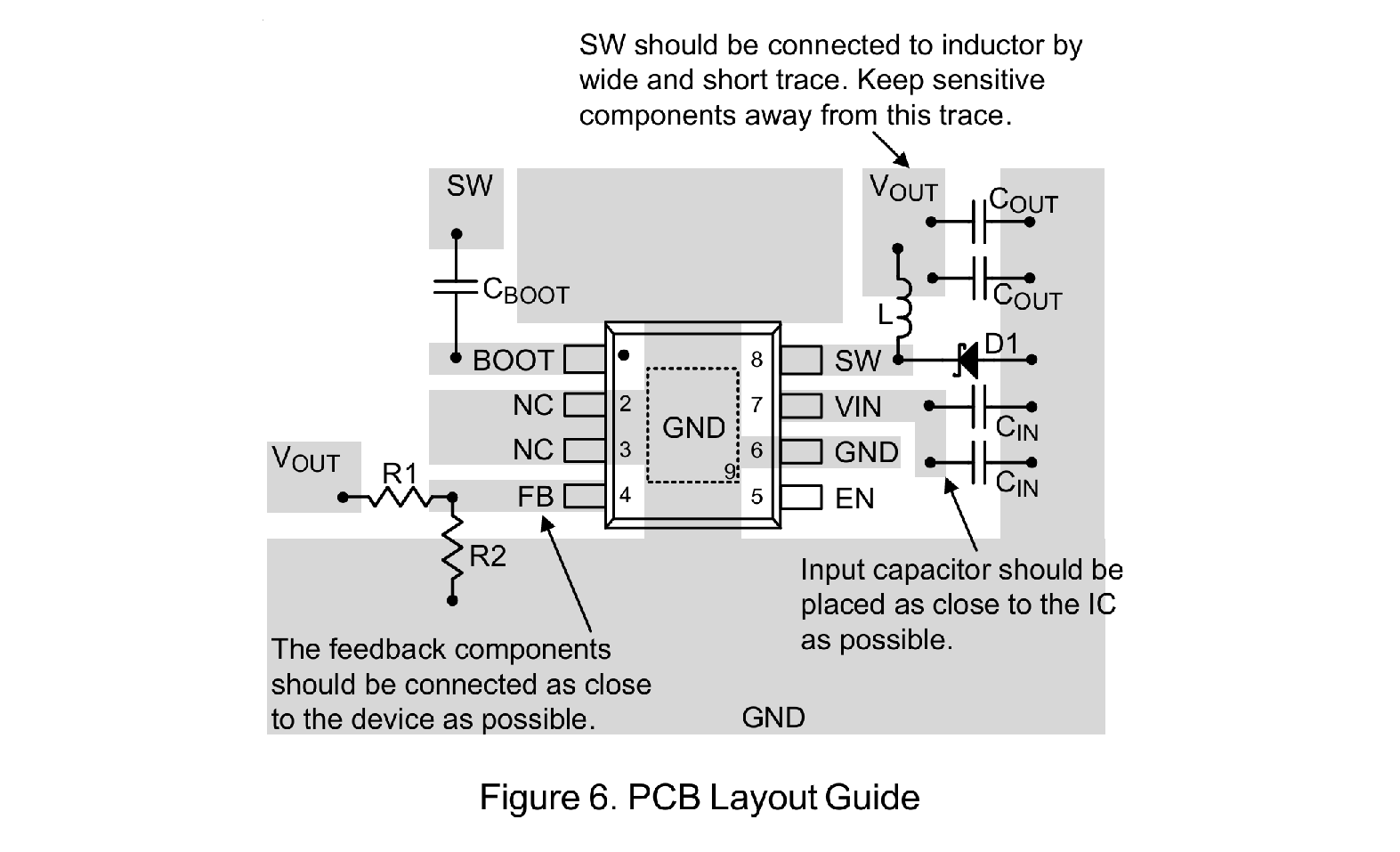

（2）抑制噪声在输入输出的路径上传导：在输入端加适当的磁珠进行隔离；在端口加共模电感滤波；（3）削减开关频率的振铃幅度：在可接受的功率损耗范围内，在芯片SW脚和续流二极管之间加RC吸收电路（4）优化PCB布局，减小回路路径面积：续流二极管要紧贴芯片端；电感下端同一层掏空； (5)优化布局：按照数据手册的来，可以节省很多力气：
参考自：DC-DC电源EMI问题的一套组合拳！ - 知乎
/

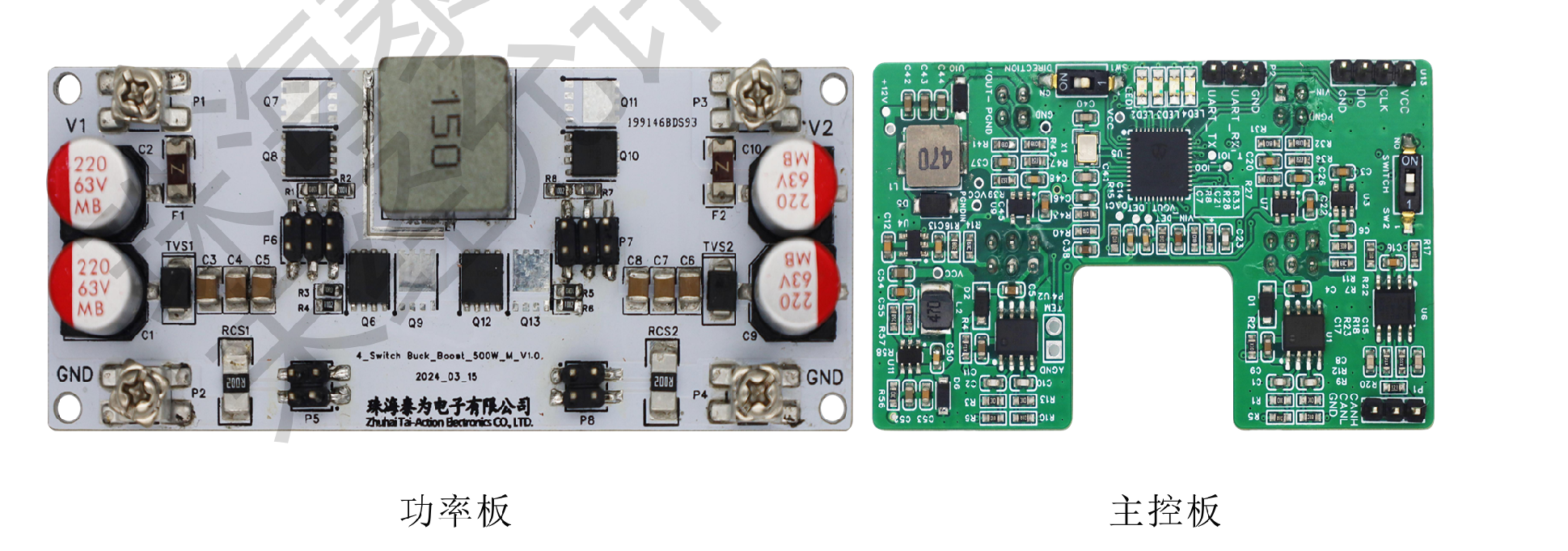

分板结构：

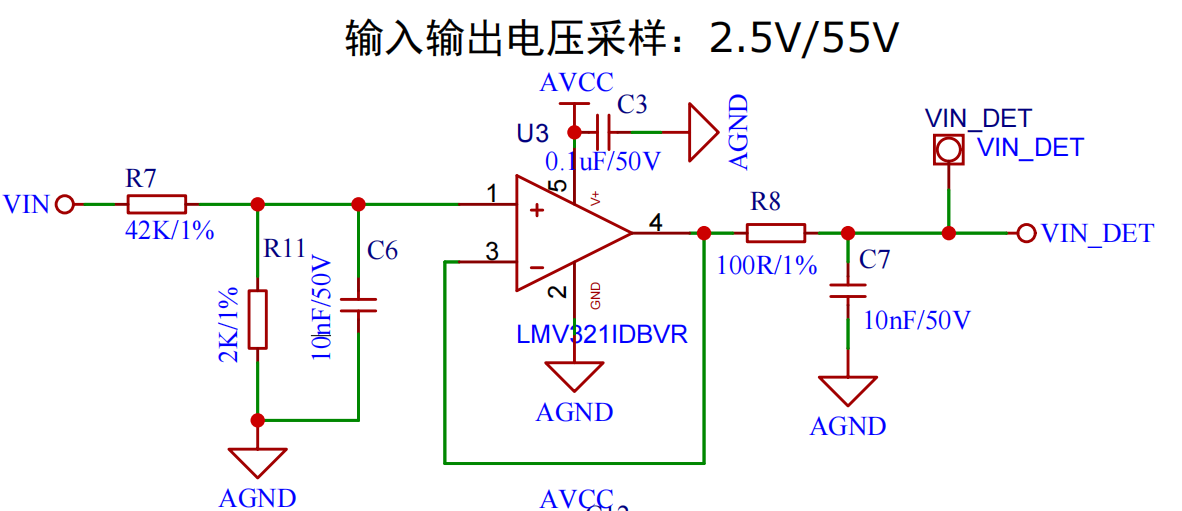

电压采样：分压电阻+电压跟随器
适用于3.3V供电的CAN总线收发器，支持高达1Mbps的数据速率的CAN收发器：

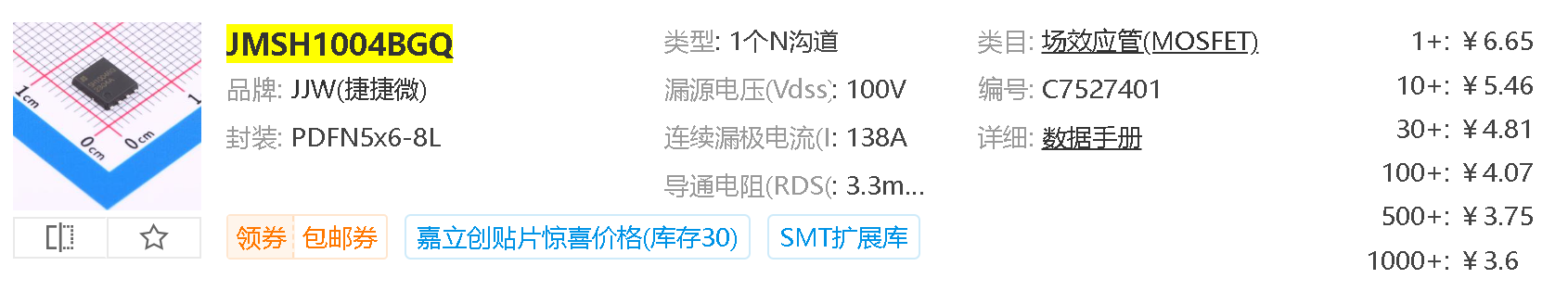

一款性能比较好的NMOS:
