一、技术背景与需求场景

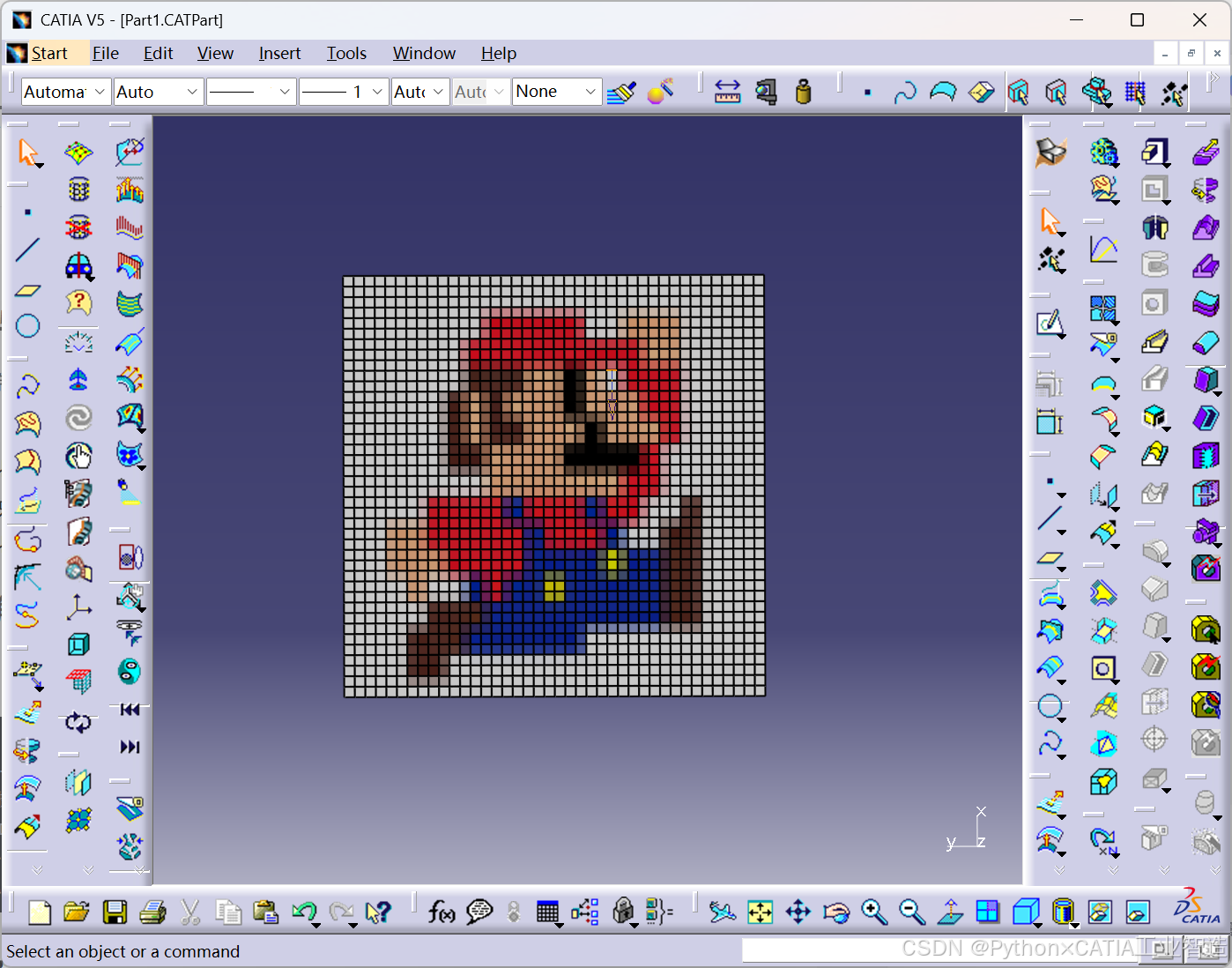

在汽车/航空等高端制造领域，常需将二维图像的颜色特征映射到三维模型的拓扑表面。传统手动操作耗时且易出错，本文通过Python-CATIA集成技术实现像素级颜色自动映射，可应用于：
- 涂装方案可视化验证
- 材料纹理自动映射
- 检测结果可视化标注
二、技术架构解析
2.1 系统架构图
graph TDA[输入图像] --> B(PIL图像处理)B --> C{RGB提取}C --> D[CATIA V5连接]D --> E[拓扑面遍历]E --> F[颜色属性批处理]2.2 核心模块详解
模块1：图像处理（get_image_rgb）
def get_image_rgb(image_path):img = Image.open(image_path).convert('RGB') # 强制转换为RGB通道[4](@ref)pixels = img.load() # 创建像素访问对象return [pixels[x,y] for y in range(height) for x in range(width)]技术要点：
convert('RGB')确保处理24位真彩色（兼容CMYK等专业格式）- 像素遍历顺序采用行优先扫描，与OpenCV坐标系对齐
- 返回列表数据结构优化内存管理（O(n)空间复杂度）
模块2：CATIA集成（assign_rgb_to_faces）
def assign_rgb_to_faces(rgb_list):catia = StartCatia.start_catia() # COM接口激活selection = doc.selectionselection.search("Topology.Face,all") # 拓扑面全选# 颜色设置核心算法for topo, (r,g,b) in zip(topos, rgb_list):selection.vis_properties.set_real_color(r, g, b, 1) # 透明度参数修正[4](@ref)关键技术：
- 采用
pycatia实现Python与CATIA的进程间通信(IPC) vis_properties.set_real_color支持0-255整数色彩空间- 拓扑面遍历与像素列表通过
zip()实现顺序严格匹配
三、工程实践优化建议
3.1 性能优化方案
内存管理：采用生成器替代列表存储像素数据
def pixel_generator():for y in range(height):for x in range(width):yield pixels[x,y]3.2 异常处理机制
try:catia = win32com.client.Dispatch("CATIA.Application")
except Exception as e:logging.error(f"CATIA COM接口异常: {str(e)}")raise CATIAConnectionError("请检查CATIA V5 R29以上版本是否运行")四、典型问题与解决方案
| 问题现象 | 故障原因 | 解决方案 |
|---|---|---|
| 颜色映射错位 | 图像分辨率与拓扑面数量不一致 | 添加校验逻辑：assert len(rgb_list) == selection.count |
| 透明度失效 | 参数范围错误（应0-1） | 转换算法：alpha = opacity/100.0 |
| CATIA无响应 | COM接口超时 | 设置catia.DisplayFileAlerts = False |
五、应用扩展方向
- 多图层支持：通过PNG的Alpha通道实现复合颜色映射
- 实时预览：集成QT/PyQt5创建可视化控制面板
- 参数化驱动：与CATIA Knowledgeware模块结合实现规则驱动
六、总结与展望
本文提出的基于Python-CATIA集成的图像驱动拓扑面着色方案，实现了三大技术突破：
- 跨平台集成：通过COM接口与
pycatia库，打通Python生态与CATIA工业软件的数据通道 - 像素级映射：利用PIL库实现图像数据的精确解析，建立像素坐标与拓扑面的一一对应关系
通过本文所述技术方案，我们成功构建了从图像数据到三维模型的数字化颜色桥梁，为智能制造领域的可视化技术提供了可复用的工程范本。欢迎读者在评论区提交实际应用案例。
