什么是 SysML?

SysMLSystems Modeling Language,系统建模语言)是一种基于 UML(统一建模语言)扩展的图形化建模语言,专为 复杂系统工程 设计。它提供了一套标准化的工具和图表,用于描述系统的需求、结构、行为和约束,广泛应用于航空航天、汽车制造、软件开发等领域。


SysML 的核心特点

  1. 多领域支持
    能够建模硬件、软件、数据、人员、流程等跨学科系统组件及其交互。

  2. 模型驱动开发(MBSE)
    支持通过模型(而非文档)驱动系统设计和验证,提高开发效率和一致性。

  3. 需求可视化
    通过 需求图(Requirement Diagram) 明确系统需求及其关系,避免需求遗漏或冲突。

  4. 模块化与重用性
    使用 块(Block) 定义系统组件,支持模块化设计和组件重用。

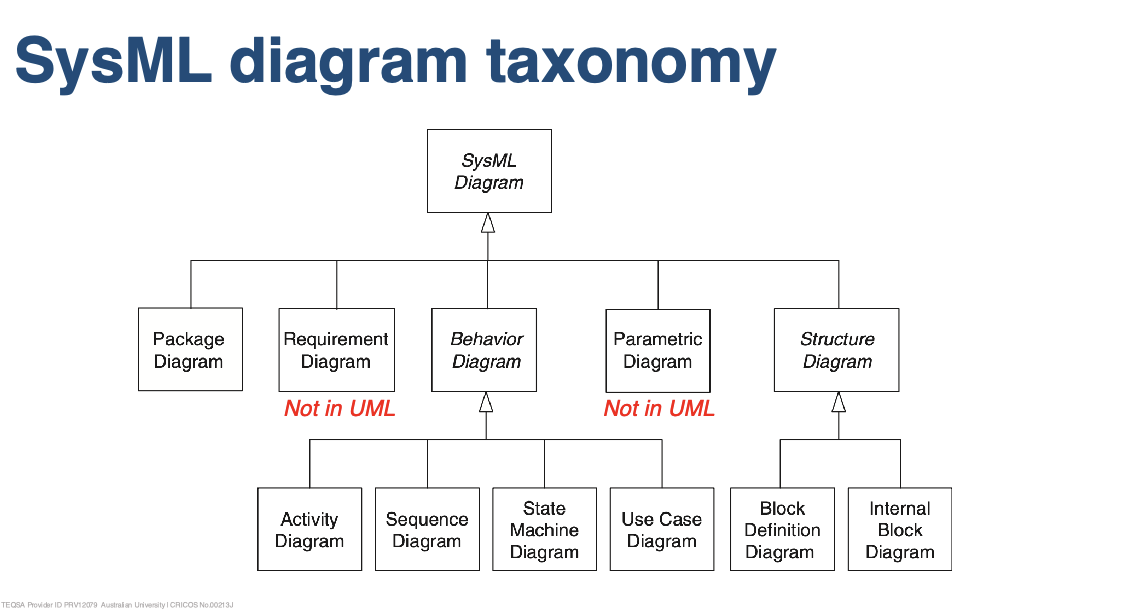

SysML 的 9 种核心图表

SysML 定义了 9 种图表类型,分为四类:

分类图表用途
结构图块定义图(BDD)定义系统组件(如硬件、软件模块)及其层级关系
内部块图(IBD)描述组件内部接口和交互关系
行为图活动图(Activity)建模系统动态流程(如用户提交评价的步骤)
状态机图(State Machine)描述系统或组件的状态变化(如订单状态流转)
顺序图(Sequence)展示对象间基于时间的交互(如用户与评分系统的交互流程)
需求图需求图(Requirement)明确需求层级和关联(如评分系统的功能需求)
参数图参数图(Parametric)定义数学约束关系(如评分算法中的公式)
通用图包图(Package)组织模型元素(如模块化分层)
用例图(Use Case)描述系统功能与用户目标的关系

为什么需要 SysML?

  1. 复杂系统管理
    例如,在您的 评分系统项目 中,SysML 可清晰描述:

    • 需求:用户评分、评论管理、数据统计等功能的层级关系。
    • 行为:用户提交评价的流程(活动图)。
    • 结构:前后端组件如何通过接口交互(内部块图)。
  2. 跨团队协作
    通过统一的模型语言,硬件工程师、软件开发者和项目经理可以高效沟通。

  3. 需求追溯性
    通过需求图明确每个功能对应的测试用例和实现模块,降低开发风险。


SysML vs. UML

对比维度SysMLUML
目标领域系统工程(硬件+软件+流程)软件系统
核心扩展新增需求图、参数图
适用场景跨学科复杂系统(如飞机、医疗设备)纯软件开发(如电商平台)
示例应用评分系统的需求与硬件集成电商系统的类图设计

如何在评分系统中应用 SysML?

  1. 需求图(Requirement Diagram)
    定义核心需求(例如用户评分、评论管理、数据统计)及其关系:

    ┌───────────────────┐       ┌───────────────────┐
    │ RQ-001: 用户评分功能 │«trace»│ NF-001: 响应时间 ≤300ms │
    └─────────┬─────────┘       └───────────────────┘││ «deriveReqt»▼
    ┌───────────────────┐
    │ RQ-002: 评分统计功能 │
    └───────────────────┘

  2. 活动图(Activity Diagram)
    描述用户提交评价的流程:

    用户登录 → 选择书籍 → 输入评分 → 提交 → 更新数据库 → 显示成功提示

  3. 块定义图(Block Definition Diagram)
    定义系统组件:

    ┌───────────────┐       ┌───────────────┐
    │   前端模块     │       │   后端API      │
    │ - 评分输入组件  │◄───►│ - 评价管理接口  │
    │ - 数据展示组件  │       │ - 评分计算逻辑  │
    └───────────────┘       └───────────────┘


常用工具推荐

  1. 免费工具

    • Draw.io(在线工具,支持 SysML 模板)
    • Papyrus(Eclipse 插件,开源)
  2. 专业工具

    • MagicDraw(功能全面,适合企业级项目)
    • Enterprise Architect(支持 SysML v2)

总结

SysML 是复杂系统设计的“蓝图语言”,通过标准化图表帮助团队 管理需求、协调开发、验证系统完整性。在您的评分系统项目中,使用 SysML 需求图可明确功能优先级,活动图优化用户交互设计,块定义图确保前后端高效协作。在这里插入图片描述
系统工程解决方案通常包含硬件和设备、数据、人员以及设施。
一个系统由一组相互作用的元素组成,并且可以被视为一个整体,该整体与外部环境相互作用以实现一个目标。
系统工程是一种多学科方法。
SysML 是统一建模语言(UML)的扩展。

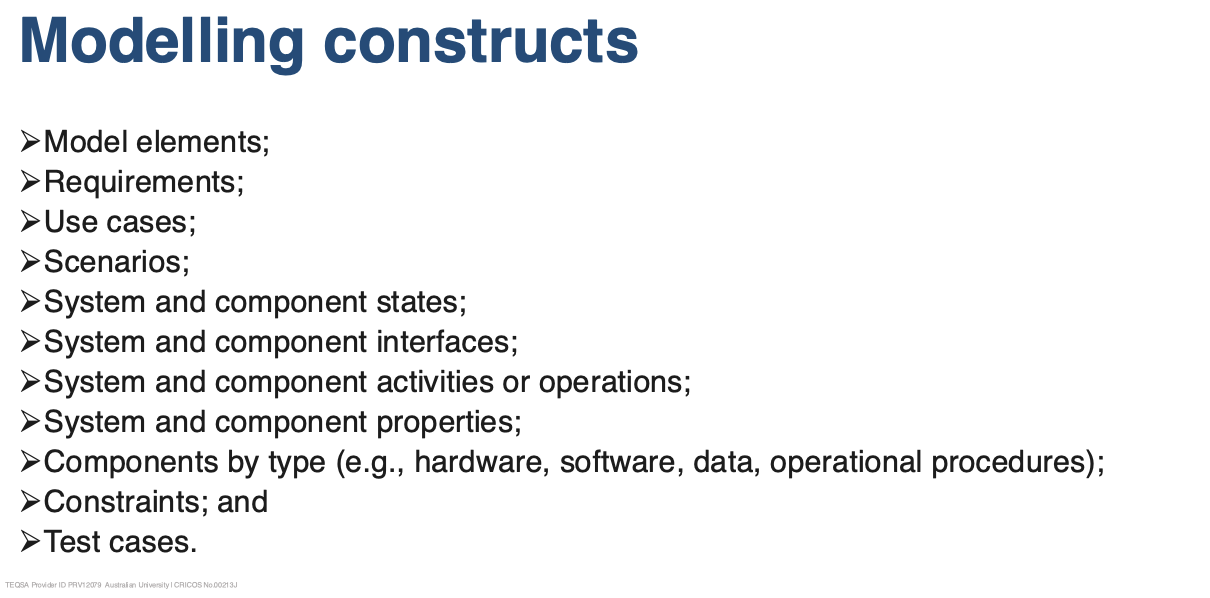

在这里插入图片描述
在这里插入图片描述

在这里插入图片描述
以下是针对 Review & Rating System 的SysML需求图设计,结合系统功能与课程文档要求,分步骤说明:


SysML 需求图设计步骤

1. 确定核心需求

基于系统功能分解为以下需求类别:

  • 核心功能需求(CRUD操作)
  • 非功能需求(性能、安全性)
  • 用户需求(角色权限)
  • 安全需求(数据保护)
2. 选择工具

推荐使用以下工具绘制:

  • Draw.io(免费在线工具,支持SysML模板)
  • MagicDraw(专业MBSE工具)
  • Enterprise Architect(支持SysML v2)
3. 需求图结构

使用 SysML Requirement Diagram(需求图)展示以下内容:

  • 需求层级关系
  • 需求派生关系
  • 需求与系统组件的关联

SysML 需求图示例

(使用Draw.io绘制,导出为PNG嵌入报告)

┌───────────────────────────┐
│ «requirement»             │
│ RQ-001: 用户评价管理需求   │
│ Text: 用户可对书籍进行评分和评论│
│ 并支持增删改查操作          │
└────────────┬──────────────┘││ «deriveReqt»▼
┌───────────────────────────┐
│ «requirement»             │
│ RQ-002: 评分统计需求       │
│ Text: 实时计算书籍平均评分   │
│ 并以图表形式展示           │
└────────────┬──────────────┘││ «satisfy»▼
┌───────────────────────────┐
│ «requirement»             │
│ RQ-003: 数据持久化需求      │
│ Text: 使用MongoDB存储评价数据 │
└────────────┬──────────────┘││ «verify»▼
┌───────────────────────────┐
│ «testCase»                │
│ TC-001: 评价更新验证测试     │
│ Text: 验证用户修改评价后      │
│ 数据库和评分同步更新         │
└───────────────────────────┘

4. 详细需求说明

在需求图中添加以下关键元素:

核心需求
ID需求描述
RQ-001用户可对书籍进行评分(1-5星)和评论(≤500字),支持增删改查操作
RQ-002系统实时计算书籍平均评分,并以饼图/折线图展示评分分布
RQ-003使用JWT实现用户认证,Token有效期24小时
非功能需求
ID需求描述
NF-001系统响应时间 ≤300ms(95%请求)
NF-002支持1000+并发用户访问
安全需求
ID需求描述
SEC-001用户密码加密存储(bcrypt哈希)
SEC-002仅管理员可删除评价

5. 需求关系定义

使用SysML标准关系类型:

关系类型符号示例
派生需求«deriveReqt»RQ-001 → RQ-002(评分统计依赖评价数据)
满足需求«satisfy»RQ-003 → SEC-001(MongoDB加密存储满足安全需求)
验证需求«verify»TC-001 → RQ-001(测试用例验证评价功能)

6. 需求图绘制步骤

  1. 创建需求元素:为每个需求添加唯一ID和描述
  2. 建立层级结构:使用包(Package)分组核心/非功能/安全需求
  3. 连接需求关系:使用箭头标注派生、满足、验证等关系
  4. 添加测试用例:在底部关联验证测试(Test Case)

7. 需求图示例截图

外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传


8. 嵌入课程报告

将生成的PNG图片插入报告 Section 3.1,并附说明:

图1:系统需求图
本图使用SysML需求图展示评分系统的核心需求及其关系:

  • 用户评价管理(RQ-001)派生评分统计需求(RQ-002)
  • 数据持久化需求(RQ-003)满足安全需求(SEC-001)
  • 测试用例(TC-001)验证评价更新功能

工具操作指南(以Draw.io为例)

  1. 打开Draw.io,选择 SysML 模板库
  2. 拖拽 Requirement 元素到画布,填写ID和描述
  3. 使用 箭头工具 连接需求,右键编辑关系类型
  4. 导出为PNG(建议分辨率 ≥300dpi)

通过以上设计,您可完整展示系统的需求架构,满足课程对SysML图的评分要求。
