EDID
DDC通讯中传输显示设备数据
VGA , DVI 的EDID由128字节组成，hdmi的EDID增加扩展块128字节。扩展快的内容主要是和音频属性相关的，DVI和vga没有音频，hdmi自带音频，扩展快数据规范按照cea-861x标准。
Edid为了让pc或其他的图像输出设备更好的识别显示器属性而出现的。
Ddc 显示数据通道，用来传送edid信息的
设备告诉pc自己支持的显示时序，而在输出端，当设备需要自检输出时序，而不是简单的复制输入时序额时候，就需要知道显示器支持的显示时序，从而让自己输出的信号能够在显示器上正常显示，在输入端pc通过读取设备上的edid去得到设备支持的显示时序。输出端需要读取显示器的edid来确定自己的输出时序。

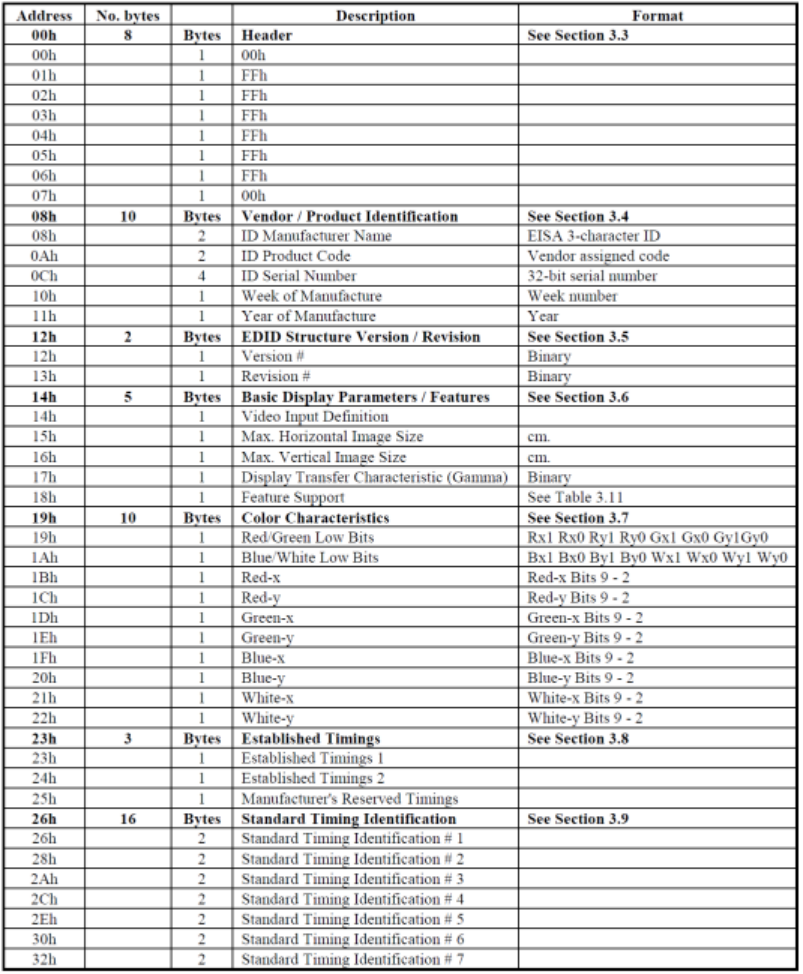

Edid主块结构：
Edid开始标志，固定
0x00 0xff 0xff 0xff 0xff 0xff 0xff

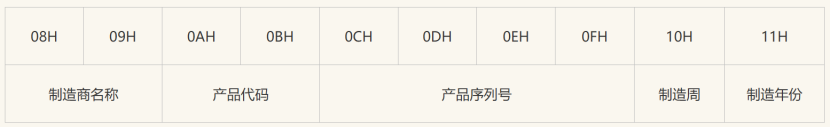

产品ID和制造商信息

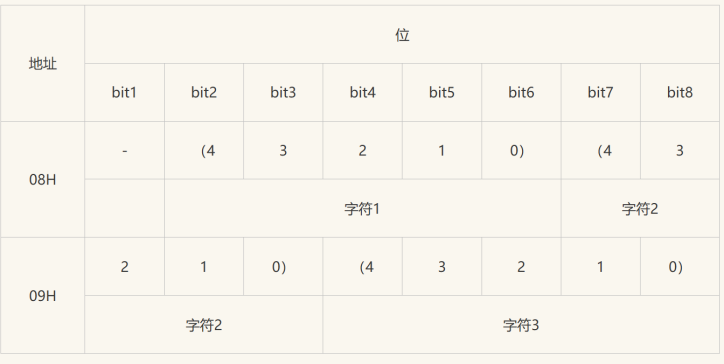

制造商名称：3个字母组成，基于压缩ascll码。
Ascll码对应关系 A = 0001 , Z = 11010
首位保留，其他由三个字符占据
产品序列号：直接转成16进制或以ascll格式转换，序列号也可以用于字符型，子啊后面的dtd部分定义
生产周，当年的生产周，范围 1-52，0为无效值。
生产年份，规定1990开始计算，1990--是0年，然后递增计算
EDID structure version/revision
第12h地址的一个字节，代表版本号
第13h地址的一个字节，代表修改号

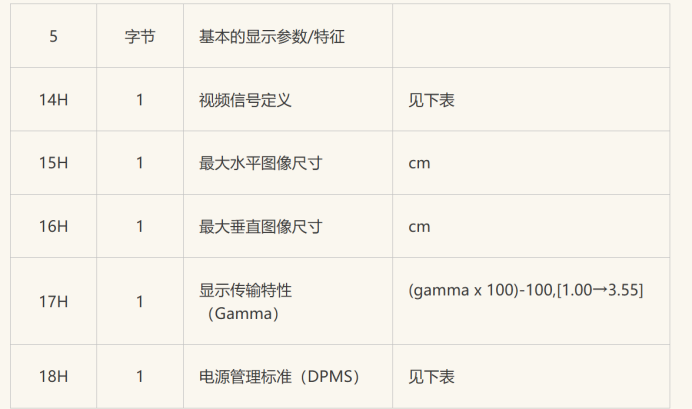

Basic dispalay paramenters/features
地址14H：视频信号定义，是模拟信号还是数字信号，并进行相应的配置
第七位，代表模拟/数字信号，0是模拟，1是数字

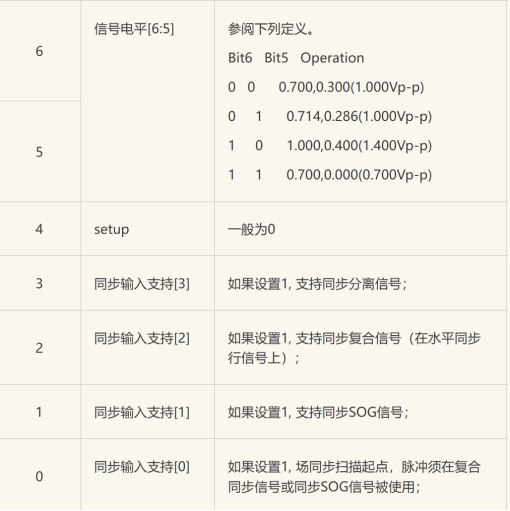

模拟信号时
数字信号时

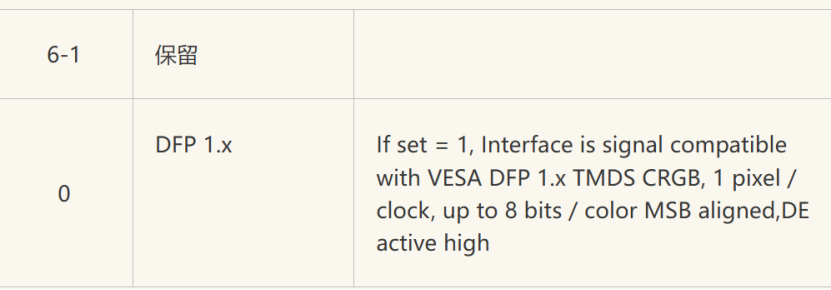

如果设置为1，则接口与VESA DFP 1.x TMDS CRGB信号兼容，1像素/时钟，最高8位/色MSB对齐，DE有效高

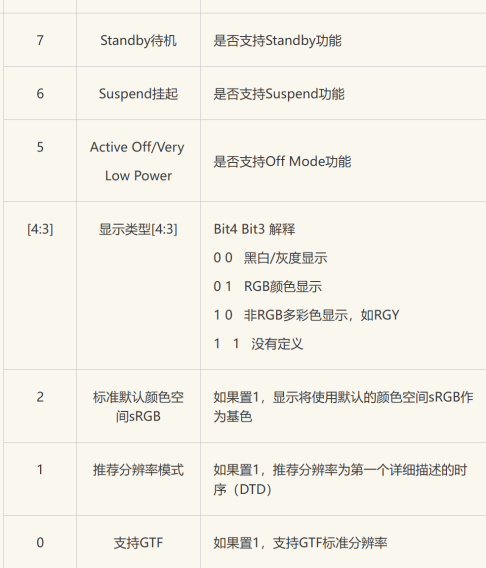

第18h特性

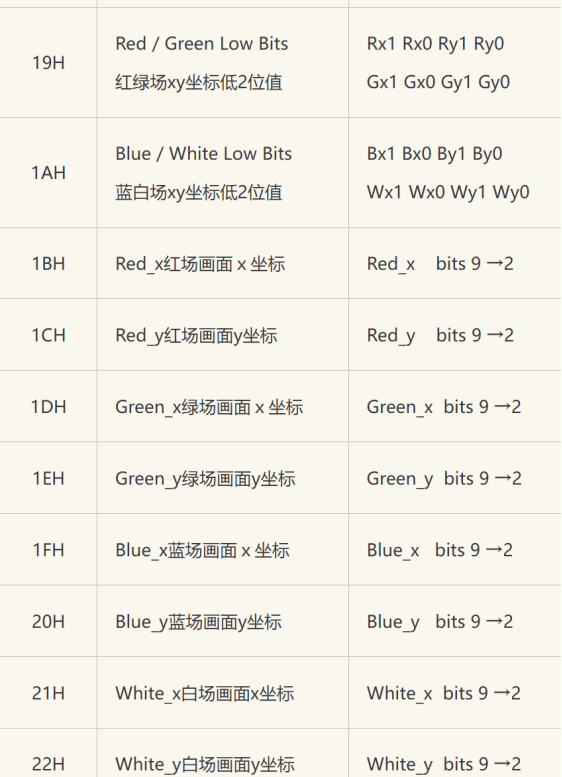

Color characteristic
发送红绿蓝白场的显示坐标

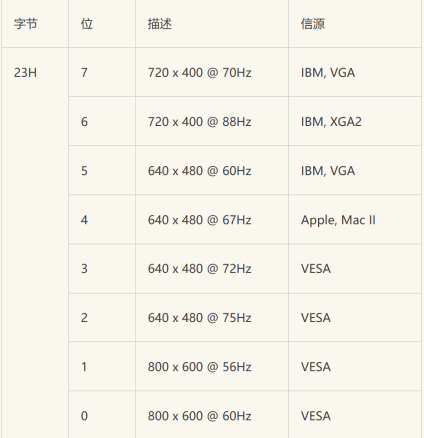

Established timings
提供固定的vesa appple mac ibm vga 等输出的timing

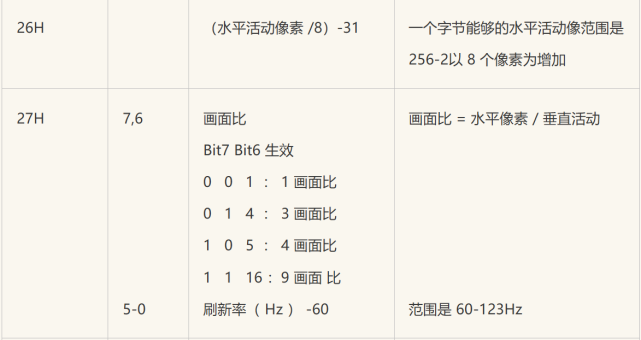

Standard timing identification
16个字节提供最多8种分辨率的识别，每种分辨率都是由2个字节的模式格式和刷新率得到的，这些分辨率都没有包含established timing种；这两个字节的识别码都是vesa标准分辨率来定义的，都是vesa分辨率中的一部分，未使用的字节应该设为01h
其他字节的设置方式 同上。

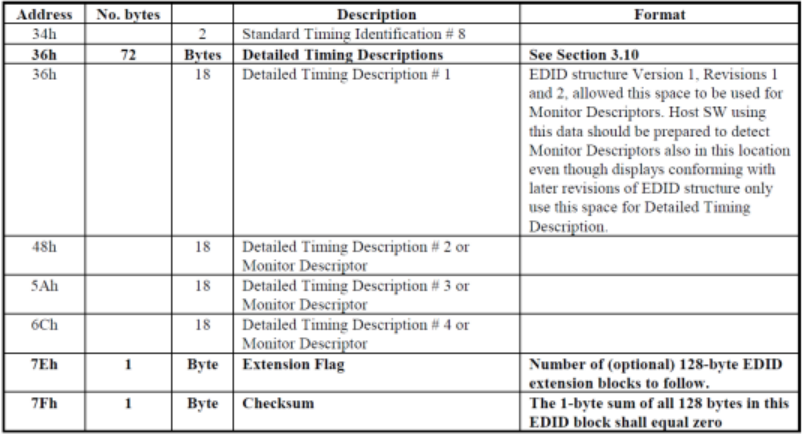

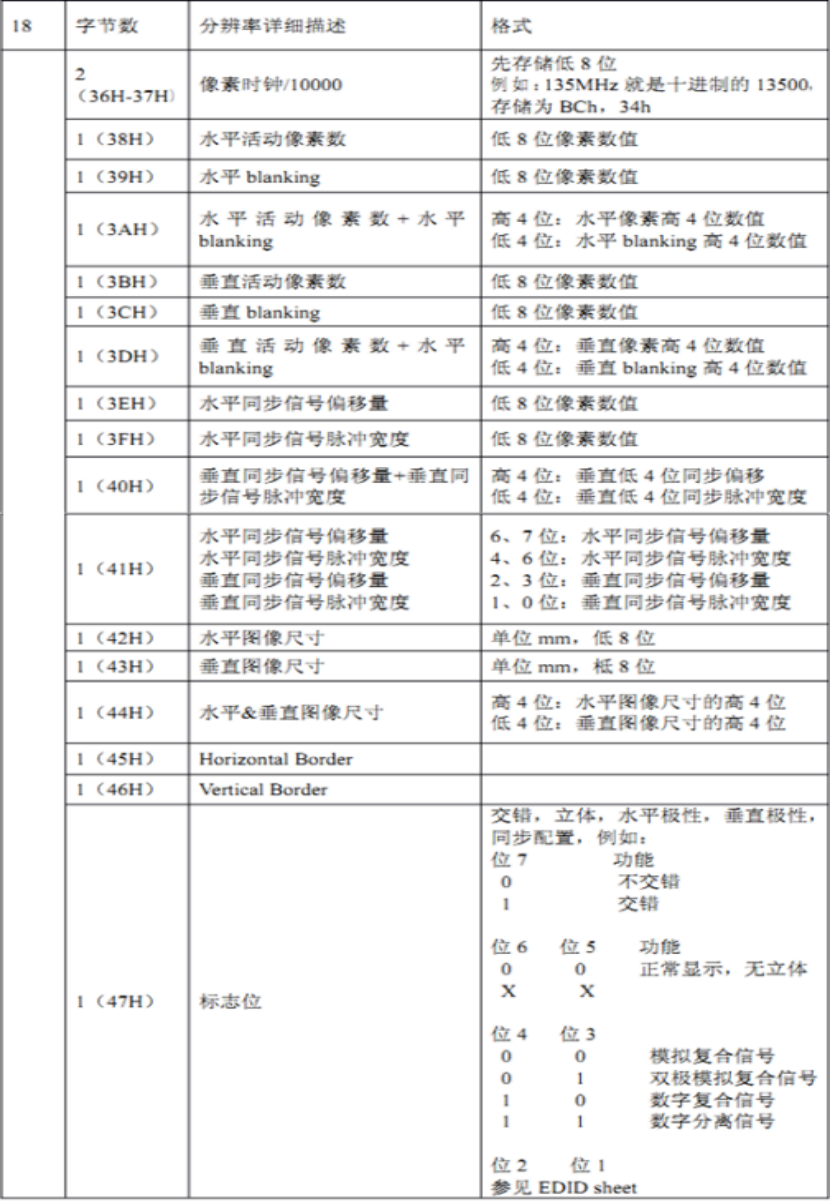

DTD -detailed timing description
共有72个字节分为四个详细时序描述块，dtd每个部分18个字节。

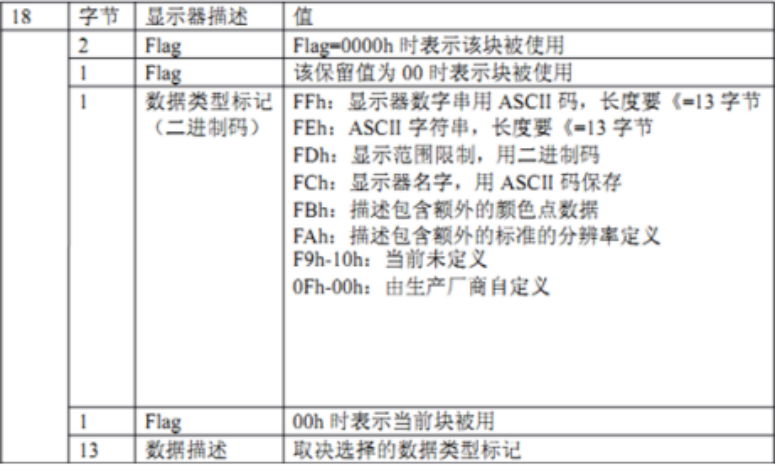

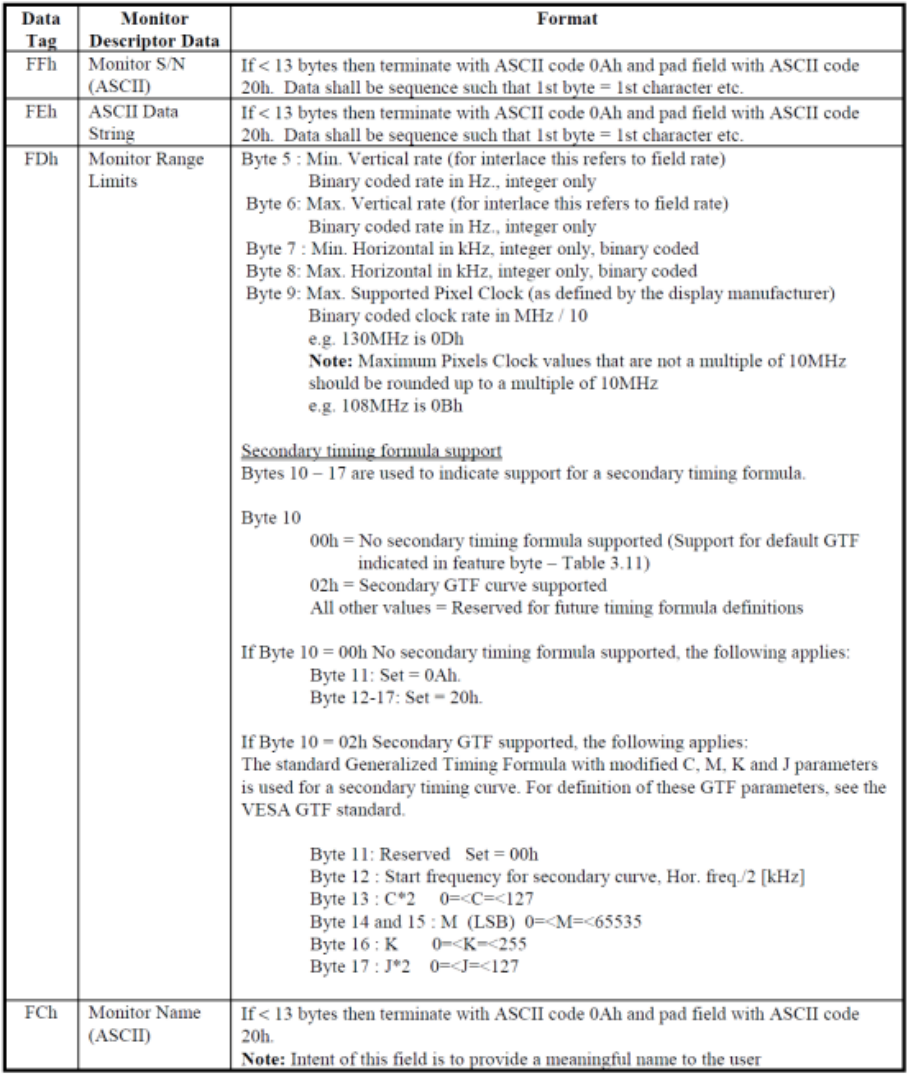

Dtd还可以描述显示器的其他特性，
Extension flag
主块128字节外，如果由扩展快则该字节置1，vga和dvi的值为0 hdmi的为1。
Checksum
校验和：使前127字节加上此字节等于0
EDID扩展快详细：

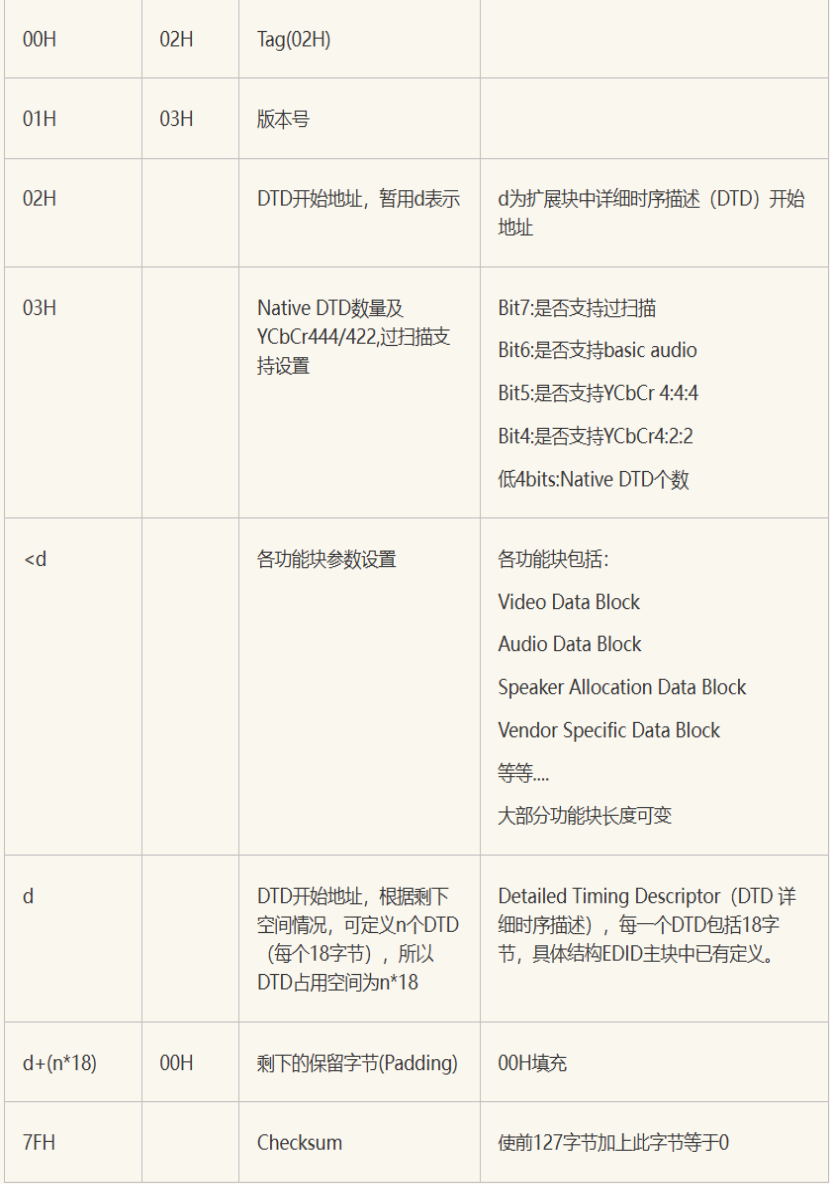

CEA-861D HDMI结构
从80H开始
Tag:
固定数值02h
Revision
Cea扩展块版本号
数字信号特性：
字节各位定义：
Bit7：是否支持过扫描
Bit6：是否支持basic audio
Bit5：是否支持YCbCr 4：4：4
Bit4：是否支持YCbCr4：2：2
低4bit：native DTD个数

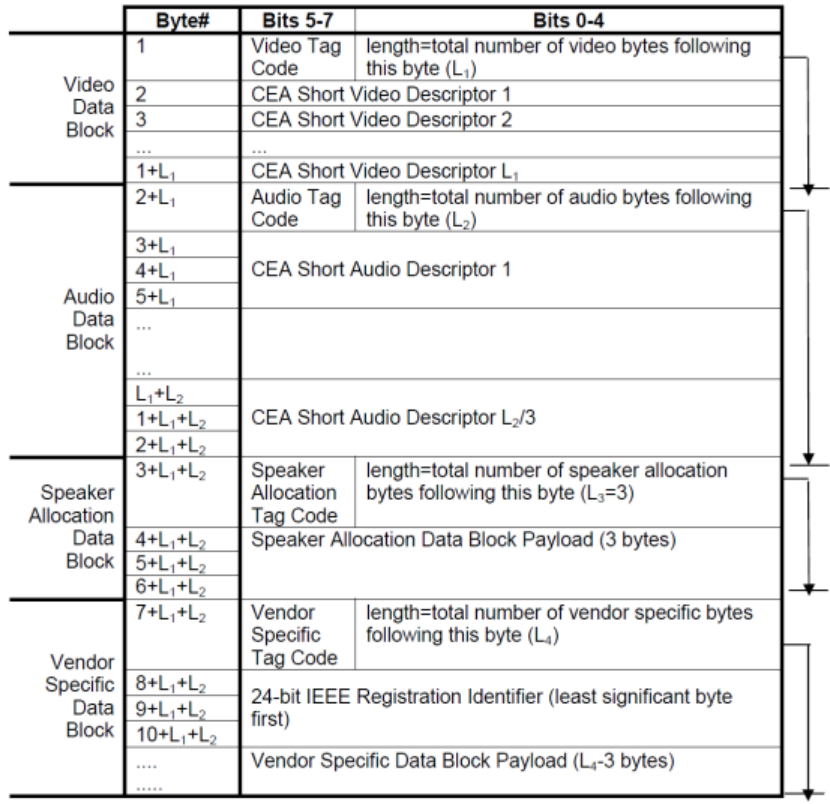

Data Blocks 功能块参数设置

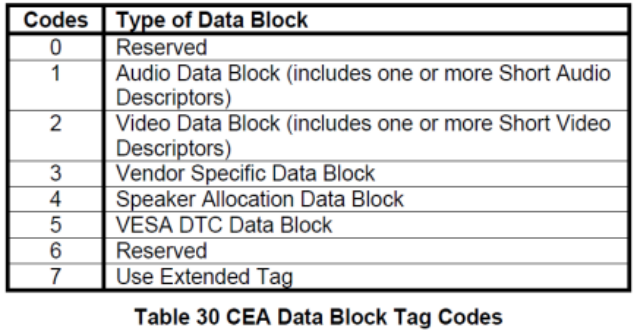

Data Block 的 tag code值定义
- video data block

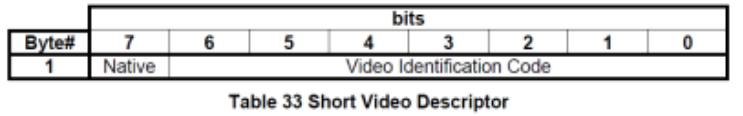

根据data block结构，首字节的bit7-5为 video data block = 2，bit4-0为video data block 长度，后面跟的字节为多个cea short video descriptor

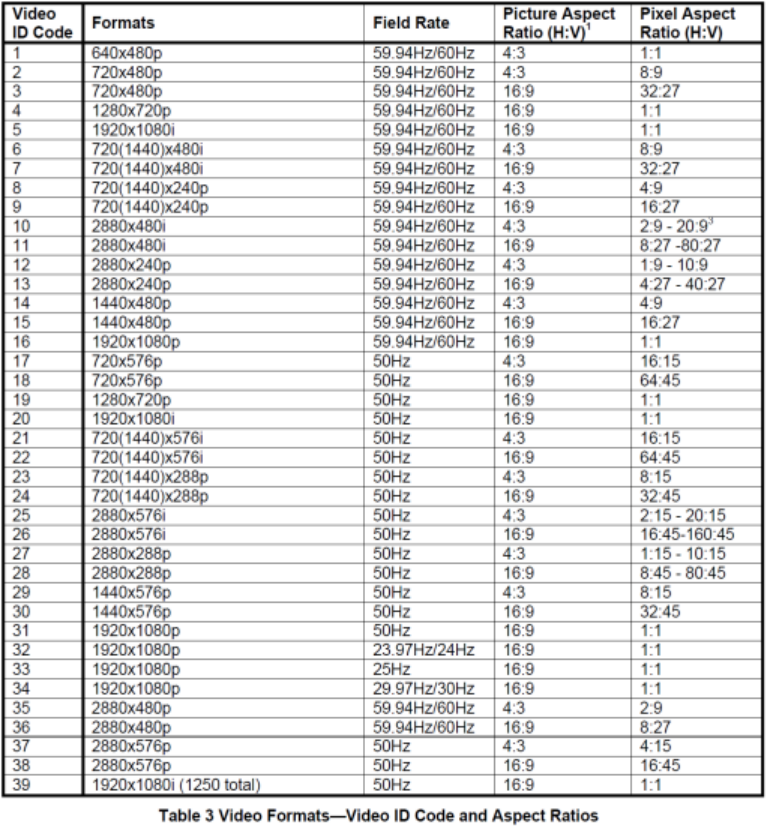

Video identification code 见 cea-861d标准定义，如下
Audio data block

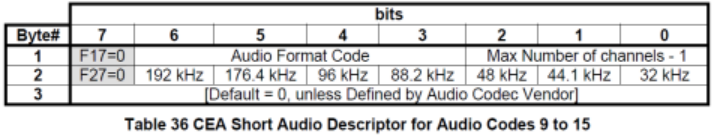

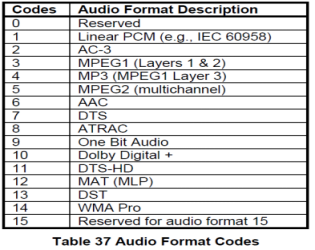

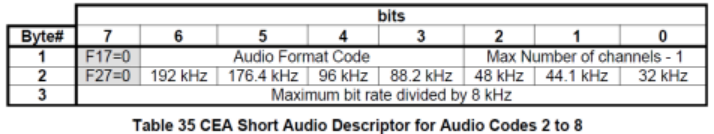

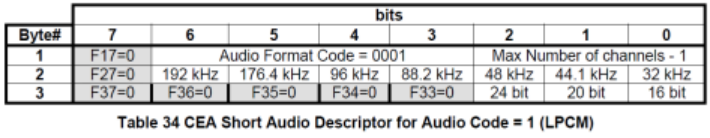

根据data block 结构，首字节 bit7-5为audio data block =1 ，bit4-0为video data block 长度，后面字节为1个或多个cea short audio descriptor，每个cea short audio descripto 由三个字节组级，分为lpcm，ac3，mpeg2等各种audio format code ， audio format code 及 cea short duio descriptor结构如下

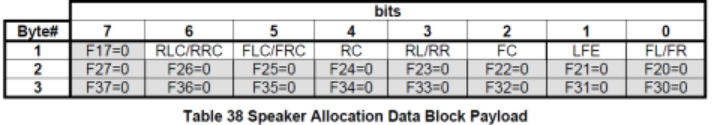

Speaker allocation data block
根据data block 结构，首字节的bit7-5为speaker allocation data block = 4，bit4-0 为speaker allocation data block长度固定为3，结构如下
F为前置，L为左置，r为右置，c代表中置，FXX=0代表预留位
- vendor specific data block vsdb

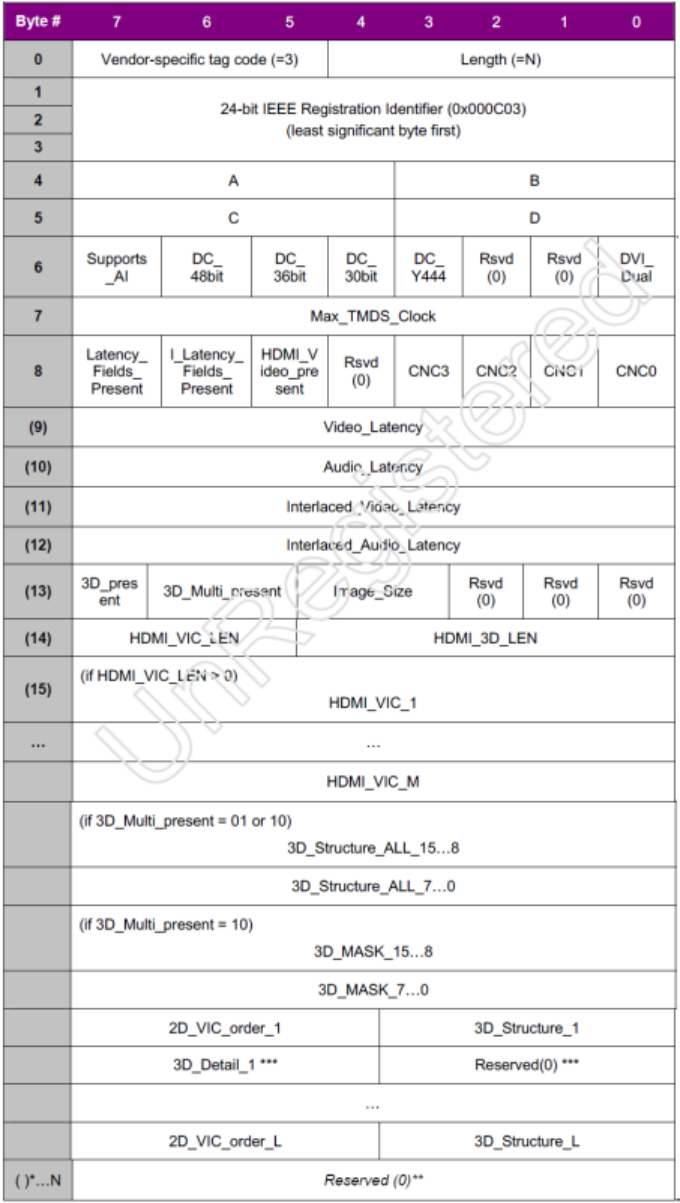

厂商定义块，根据data block结构，首字节的bit7-5 vendor specific data block =3 ， bit4-0为vendor specific data block长度。后面的按照hdmi标准中的vsdb规范，下面是hdmi1.4a的结构
6,Detailed timing ddescription
DTD 每块18字节。
- padding 保留字节
- Checksum ： 校验和，使前127字节加上此字节等于0
