一、基本概念与作用

1.OSPF路由引入指通过自治系统边界路由器（ASBR）将外部路由（如BGP、RIP、静态路由或其他OSPF进程的路由）注入当前OSPF域，实现跨协议或跨区域的网络互通‌。

其核心作用包括：

‌扩展网络互联性‌：允许OSPF域访问外部网络（如互联网或企业分部网络）‌。

‌优化路径选择‌：通过灵活配置外部路由的度量值（cost）和类型（Type1/Type2），调整路径优先级‌。

‌提升容灾能力‌：通过多协议路由冗余，降低单一路由协议故障的影响‌。

1. 关键参数说明‌

   • ‌cost‌：定义外部路由的度量值（默认1），直接影响路径优先级‌。
   • ‌type‌：指定外部路由类型（Type1/Type2）——
     • ‌Type1‌：总开销=ASBR到目的地的外部开销 + OSPF域内到ASBR的开销，优先选择‌。
     • ‌Type2‌：仅计算外部开销（默认类型），适用于外部开销更关键的场景‌。
   • ‌tag‌：为外部路由添加标记（整数），便于通过路由策略过滤或识别‌。
   • ‌inherit-cost‌：继承原路由协议的度量值（如BGP的MED值），需显式配置‌。

---

二、核心机制与数据交互

1. ‌LSA生成与扩散‌

   • ‌ASBR角色‌：引入外部路由的路由器成为ASBR，生成‌Type5 LSA‌描述外部路由信息（如目的网络、度量值）‌。
   • ‌ABR角色‌：区域边界路由器（ABR）生成‌Type4 LSA‌，用于告知其他区域如何到达ASBR‌。
   • ‌泛洪范围‌：Type5 LSA在整个OSPF域内泛洪，Type4 LSA仅在区域间传递‌。

2. ‌路由计算与更新‌

   • 其他OSPF路由器通过SPF算法，结合Type4和Type5 LSA计算到达外部网络的最优路径，更新本地路由表‌。
   • 外部路由的优先级由‌Type类型‌和‌cost值‌共同决定（Type1优先级高于Type2）‌。

---

三、注意事项与优化建议

1. ‌防环设计‌

   • OSPF仅保证域内无环，引入外部路由时需避免‌双向路由泄露‌（如OSPF与RIP互引）。建议通过路由策略（如route-policy）过滤冗余路由‌。

2. ‌特殊场景处理‌

   • ‌默认路由引入‌：需单独配置default-route-advertise命令，import-route默认不引入缺省路由‌25。
   • ‌多协议混合环境‌：若同时引入BGP和静态路由，需确保路由策略的优先级和标签（tag）区分，避免冲突‌。

3. ‌性能优化‌

   • ‌限制引入范围‌：使用route-policy或filter-policy控制引入的路由条目数量，减少LSDB膨胀‌。
   • ‌调整默认参数‌：通过default {cost | tag | type}全局配置，统一外部路由的初始属性‌。

---

四、典型应用示例

• ‌企业多分支互通‌：总部使用OSPF，分部部署RIP，通过ASBR引入RIP路由实现全网互通‌。
• 云网络混合组网‌：将公有云BGP路由引入企业OSPF域，优化混合云访问路径‌

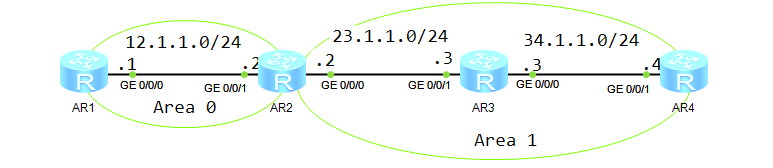

实验拓扑；

实验目的：
1.掌握OSPF引入静态路由的办法
2.掌握OSPF引入直连路由的办法
实验步骤：
1.设备重命名以及IP地址的配置
2.运行OSPF
3.引入直连路由，在R1上创建
100.100.100.100，并引入到OSPF
4.在R4上查看路由表
5.在R1上修改引入直连路由的开销
和开销类型//
[R1-ospf-1]import-route direct
cost 100 type 1 tag 8888
6.在R4上查看OSPF路由表
7.在R1上设置一条静态路由//
[R1]ip route-static 200.200.200.0
24 NULL 0
8.在R4上查看路由表


实验步骤：

（1）配置IP地址

R1的配置

<Huawei>sys
[Huawei]undo info-center enable
[Huawei]sysname R1
[R1]int g0/0/0
[R1-GigabitEthernet0/0/0]ip address 12.1.1.1 24
[R1-GigabitEthernet0/0/0]q
[R1]int LoopBack 0
[R1-LoopBack0]ip address 1.1.1.1 32
[R1-LoopBack0]q



R2的配置

<Huawei>sys
[Huawei]undo info-center enable
[Huawei]sysname R2
[R2]int g0/0/1
[R2-GigabitEthernet0/0/1]ip address 12.1.1.2 24
[R2-GigabitEthernet0/0/1]q
[R2]int g0/0/0
[R2-GigabitEthernet0/0/0]ip address 23.1.1.2 24
[R2-GigabitEthernet0/0/0]q
[R2]int LoopBack 0
[R2-LoopBack0]ip address 2.2.2.2 32
[R2-LoopBack0]q


R3的配置

<Huawei>sys
[Huawei]undo info-center enable
[Huawei]sysname R4
[R3]int g0/0/1
[R3-GigabitEthernet0/0/1]ip address 23.1.1.3 24
[R3-GigabitEthernet0/0/1]q
[R3]int g0/0/0
[R3-GigabitEthernet0/0/0]ip address 34.1.1.3 24
[R3-GigabitEthernet0/0/0]q
[R3]int LoopBack 0
[R3-LoopBack0]ip address 3.3.3.3 32

R4的配置

<Huawei>sys
[Huawei]undo info-center enable
[Huawei]sysname R3
[R4]int g0/0/1
[R4-GigabitEthernet0/0/1]ip address 34.1.1.4.24
[R4-GigabitEthernet0/0/1]q
[R4]int LoopBack 0
[R4-LoopBack0]ip address 4.4.4.4 32

（2）配置OSPF

[R1]ospf router-id 1.1.1.1
[R1-ospf-1]area 0
[R1-ospf-1-area-0.0.0.0]network 12.1.1.0 0.0.0.255
[R1-ospf-1-area-0.0.0.0]network 1.1.1.1 0.0.0.0
[R1-ospf-1-area-0.0.0.0]q


[R2]ospf router-id 2.2.2.2
[R2-ospf-1]area 0
[R2-ospf-1-area-0.0.0.0]network 12.1.1.0 0.0.0.255
[R2-ospf-1-area-0.0.0.0]network 2.2.2.2 0.0.0.0
[R2-ospf-1-area-0.0.0.0]q
[R2-ospf-1]area 1
[R2-ospf-1-area-0.0.0.1]network 23.1.1.0 0.0.0.255
[R2-ospf-1-area-0.0.0.1]q


[R3]ospf router-id 3.3.3.3
[R3-ospf-1]area 1
[R3-ospf-1-area-0.0.0.1]network 23.1.1.0 0.0.0.255
[R3-ospf-1-area-0.0.0.1]network 34.1.1.0 0.0.0.255
[R3-ospf-1-area-0.0.0.1]network 3.3.3.3 0.0.0.0
[R3-ospf-1-area-0.0.0.1]q


[R4]ospf router-id 4.4.4.4
[R4-ospf-1]area 1
[R4-ospf-1-area-0.0.0.1]network 34.1.1.0 0.0.0.255
[R4-ospf-1-area-0.0.0.1]network 4.4.4.4 0.0.0.0
[R4-ospf-1-area-0.0.0.1]q

（3）引入直连路由，在R1上创建100.100.100.100，并引入到OSPF

[R1]interface LoopBack 100
[R1-LoopBack100]ip address 100.100.100.100 32
[R1-LoopBack100]q
[R1]ospf
[R1-ospf-1]import-route direct

引入OSPF进程，使其通过OSPF协议动态发布到整个OSPF域内‌
[R1-ospf-1]q

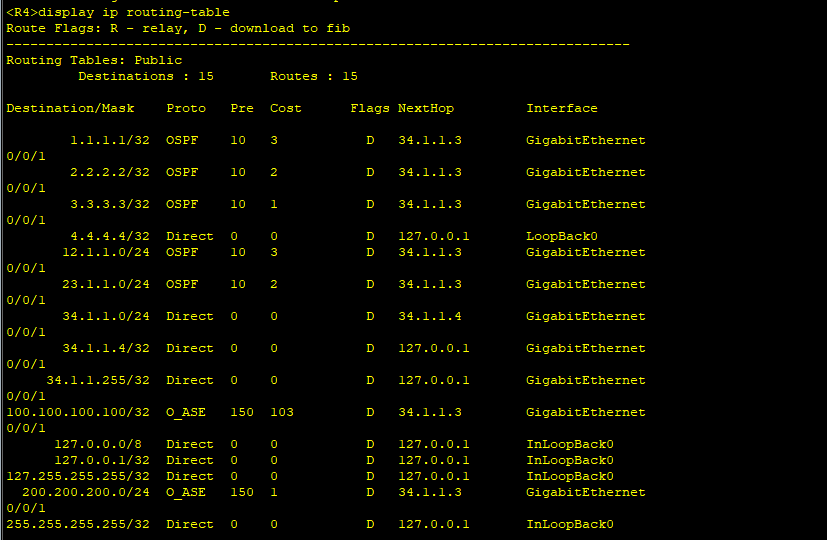

（4）在R4上查看路由表

1. 路由表信息‌：

   • 路由表名称：Public
   • 目的地数量：15
   • 路由数量：15

2. ‌路由条目‌：

   • 目的地/掩码（Destination/Mask）：具体的IP地址和子网掩码
   • 协议（Proto）：用于到达目的地的路由协议
   • 优先级（Pre）：路由的优先级
   • 费用（Cost）：路由的费用
   • 标志（Flags）：路由的标志
   • 下一跳（NextHop）：到达目的地的下一跳地址
   • 接口（Interface）：用于到达目的地的接口

3. ‌路由条目示例‌：

   • 目的地：1.1.1.1/32，协议：OSPF，优先级：10，费用：3，标志：D，下一跳：34.1.1.3，接口：GigabitEthernet 0/0/1
   • 目的地：2.2.2.2/32，协议：OSPF，优先级：10，费用：2，标志：D，下一跳：34.1.1.3，接口：GigabitEthernet 0/0/1
   • 目的地：3.3.3.3/32，协议：OSPF，优先级：10，费用：1，标志：D，下一跳：34.1.1.3，接口：GigabitEthernet 0/0/1
   • 目的地：4.4.4.4/32，协议：Direct，优先级：0，费用：0，标志：D，下一跳：127.0.0.1，接口：LoopBack0

4. ‌其他信息‌：

   • 目的地：127.0.0.0/8，协议：Direct，优先级：0，费用：0，标志：D，下一跳：127.0.0.1，接口：InLoopBack0
   • 目的地：127.255.255.255/32，协议：Direct，优先级：0，费用：0，标志：D，下一跳：127.0.0.1，接口：InLoopBack0
   • 目的地：200.200.200.0/24，协议：O_ASE，优先级：150，费用：1，标志：D，下一跳：34.1.1.3，接口：GigabitEthernet 0/0/1

这些信息展示了路由器如何根据目的地选择最佳路径，并通过相应的接口将数据转发到目的地

（5）在R1上修改引入直连路由的开销和开销类型

[R1]ospf
[R1-ospf-1]import-route direct cost 100 type 1 tag 8888
[R1-ospf-1]q

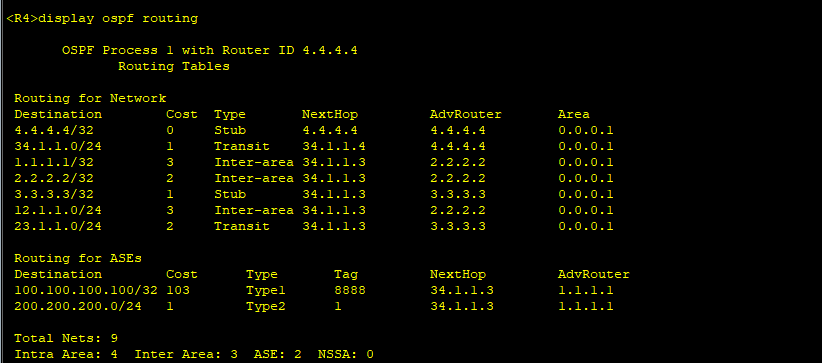

（6）在R4上查看OSPF路由表

标题

‌OSPF Process 1 with Router ID 4.4.4.4‌：表示这是OSPF进程1，路由器ID为4.4.4.4。

‌Routing Tables‌：表示这是路由表。

路由表内容

路由表分为两部分：网络路由和自治系统外部 (ASE) 路由。

网络路由部分

‌Routing for Network‌：表示这是网络路由部分。

‌Destination‌：目标网络地址。

‌Cost‌：到达目标网络的代价。

‌Type‌：路由类型，如Stub、Transit、Inter-area等。

‌NextHop‌：下一跳地址。

‌AdvRouter‌：广告该路由的路由器ID。

‌Area‌：该路由所在的区域。

（7）在R1上设置一条静态路由

[R1]ip route-static 200.200.200.0 24 NULL 0

• 功能‌：创建一条静态路由，目标网络为 200.200.200.0/24，下一跳指向 NULL0 接口。
• ‌作用‌：
• NULL0 是虚拟接口，用于丢弃匹配该路由的数据包，常用于防止路由环路或作为黑洞路由‌。
• 此配置确保发往 200.200.200.0/24 的流量被丢弃，避免无效流量占用带宽‌

[R1]ospf
[R1-ospf-1]import-route static

• 功能‌：将静态路由通过OSPF动态路由协议发布到OSPF域内。
• ‌作用‌：
• 使其他OSPF路由器学习到 200.200.200.0/24 的路由，实现全网可达‌57。
• 默认引入的静态路由会被标记为 ‌Type 2 ASE（Autonomous System External）‌ 路由，其开销以外部路径计算（默认 Cost=1）‌

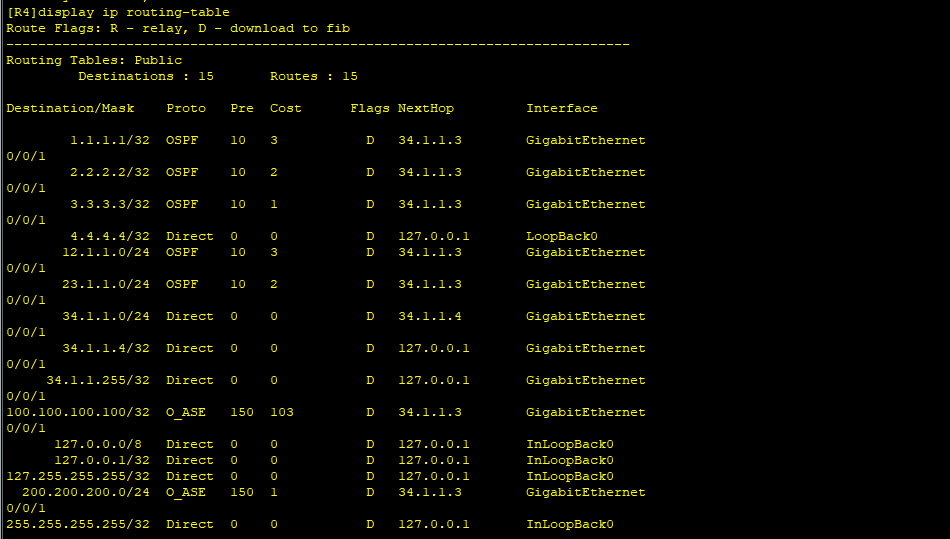

（8）在R4上查看路由表

总结：

OSPF路由引入需结合路由策略、汇总机制和防环设计，灵活适配多协议混合组网场景。核心在于通过ASBR控制外部路由属性（cost/type/tag）和LSA泛洪范围，以优化网络性能和稳定性‌
