在工业现场的煤安监控网络中，CAN总线通信常因复杂环境出现数据丢失问题。本文以一起煤安监控网络中CAN总线数据丢失的故障排查案例，简述了排查过程和解决方法，为工业现场CAN通信故障提供了参考。
现场通讯故障描述
用户现场为一煤安监控网络，节点包括一个主站设备、两个分站设备，主站设备对分站设备进行轮询式数据查询。故障出现时发现分站上传的数据出现缺失现象。致远电子工程师将专业工具——CANScope分析仪接入故障网络捕获数据，然后进行分析。

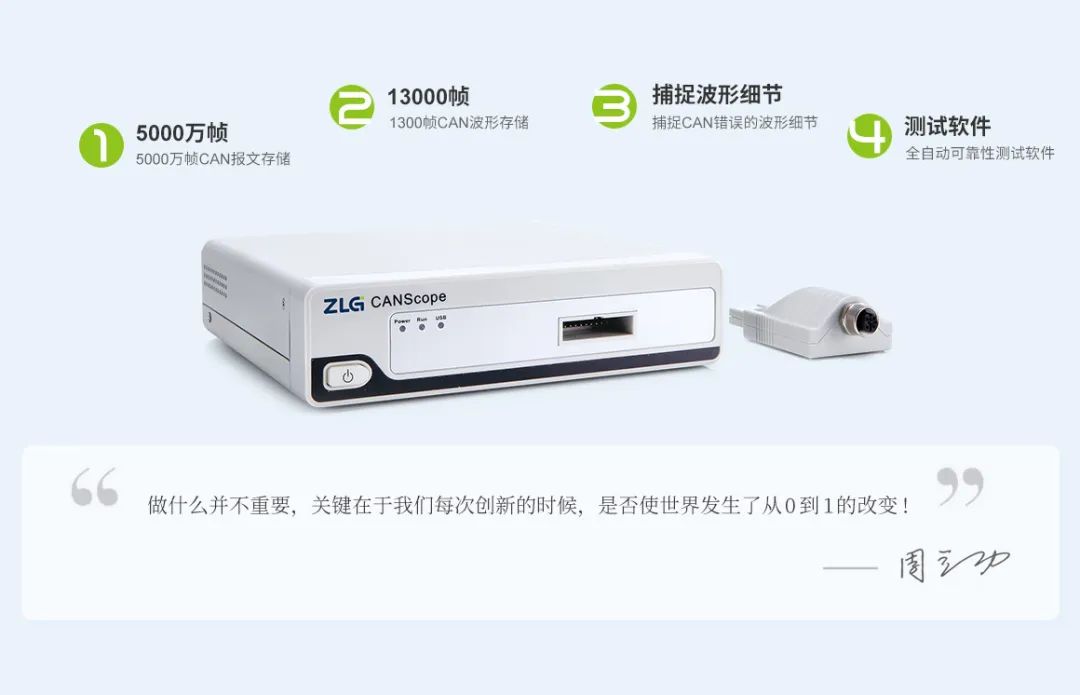

图1 CANScope总线综合分析仪
对故障通讯网络快速体检
监控系统上电工作后，记录一段时间数据，通过【报文帧统计功能】分析，此次测试样本为135个帧，成功报文119个，正确率为88.15%。错误帧类型主要包括CRC定界符错误、帧结束错误、应答定界符错误、数据场填充错误。使用CANScope分析仪捕获到网络中的错误数据，如图2所示。

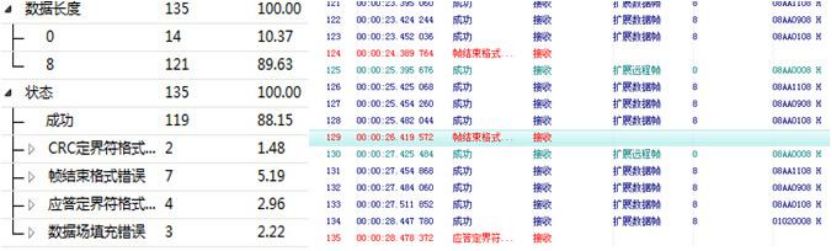

图2 报文帧统计结果
数据丢失分析用户程序采取轮询的方式查询分站数据，存在固有的数据周期，通过【流量分析功能】发现，未丢数据的周期中，包含7条有效报文，如图3所示。
图3 未丢数据周期丢数据的周期中出现了红色的错误帧，如图4所示。有效报文数量=周期报文总数-错误帧数量。正常模式下CAN总线中出现错误帧后底层会实现自动重发，保证报文不会因为错误帧而丢失，然而在本网络中这一机制未能实现。通过检查软件，发现软件工程师在CAN控制器初始化代码中禁用了重发功能，导致错误帧不能重发。

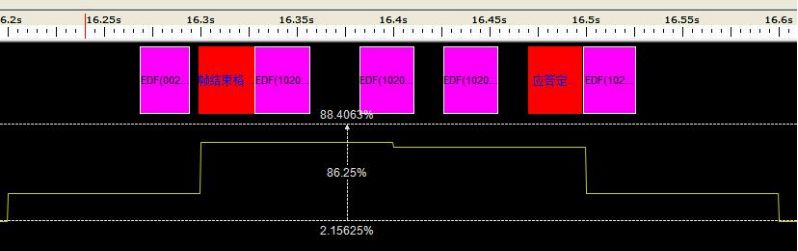

图4 丢数据周期
错误帧分析
通过修改代码解决了数据重发的问题，但是网络中偶尔冒出的错误帧仍然是工程师的一块心病，错误重发机制的使能仅仅是治标不治本，那么究竟是什么原因导致CAN网络中出现错误帧呢？需要对型号质量进行分析，这里用到了CANScope的信号质量分析功能。通过观察错误帧的波形，发现CAN信号上存在很严重的共模干扰，使得CAN_H和CAN_L上的单线波形畸变严重，如图5所示。
图5 波形分析
选取一条错误帧使用【FFT分析功能】进行分析可以看到该错误帧信号上的频域特性，其中在27KHz频点上存在很强的能量，幅值甚至达到了1.38V，如图6所示。CAN总线的显隐性电平的压差很小，1V左右的干扰很容易导致电平识别错误，从而出现错误帧。
图6 FFT分析
这一干扰是否具有统计特性呢？使用【干扰统计功能】针对所有样本数据做干扰频点强度排序，发现干扰最强的频点集中在27KHz附近，如图7所示。因此判断在CAN网络附近应该存在这样一个干扰源。后经过仔细排查，发现这一干扰频率与开关电源的开关频率最吻合，由于所有CAN节点未做隔离导致电源串扰，引发错误帧。更换电源后故障消失，问题解决。
