一、规范要求
1、协议章节
RF/TRM/CA/BV-01-C [Output Power]
2、测试目的
验证射频输出功率的最大峰值和平均值。
二、测试方法
1、样机初值条件：
IUT测试模式：loop back 或 TX mode
IUT hopping on or off
如果被测设备支持功率控制，测试仪使用 LMP 命令将被测设备的输出功率设置为最大值。
2、测试步骤:
方法1：频谱仪
如果在 ICS 中声明了多个功率等级，则应在每个支持的功率等级上执行此测试。
a) 测试仪向被测设备（IUT）发送支持的最长的 DM 或 DH 数据包，该数据包带有完整净荷（1、3 或 5 个时隙），净荷采用 PRBS9 序列。
b) 若跳频功能关闭，被测设备（IUT）在最低工作发射频率上进行发射。
c) 频谱分析仪的设置应如下：
- 中心频率：最低工作频率
- 扫描范围：零扫描范围
- 分辨率带宽：3 MHz
- 视频带宽：3 MHz
- 检波器：PEAK
- 模式：Clear/Write
- 扫描时间：取决于数据包类型（一个完整的数据包）
- 触发：外部触发（连接到信令单元）
d) 测试仪在脉冲持续时间的至少 20% 至 80% 范围内计算平均功率 𝑃𝐴𝑉（p0 比特的位置定义了脉冲的起始点）；或者，如果测量系统无法确定脉冲中的 p0 比特：测试仪在脉冲持续时间的至少 20% 至 80% 范围内计算平均功率 𝑃𝐴𝑉。（脉冲持续时间是与平均功率相比前后 3 dB 点之间的时间）
e) 当分析仪的中心频率设置为：中间工作频率；以及最高工作频率时，重复步骤 b) 至 d)。
注：
当使用能够跟踪跳频序列的测试设备时，可在跳频到低、中、高频率时对这些频率进行测试。
f) 将天线增益 G（单位：dBi）加到步骤 a) 至 e) 中测得的结果（单位：dBm）上，以计算平均等效全向辐射功率 𝑃𝐴𝑉 EIRP。
方法二：综测仪CMW500

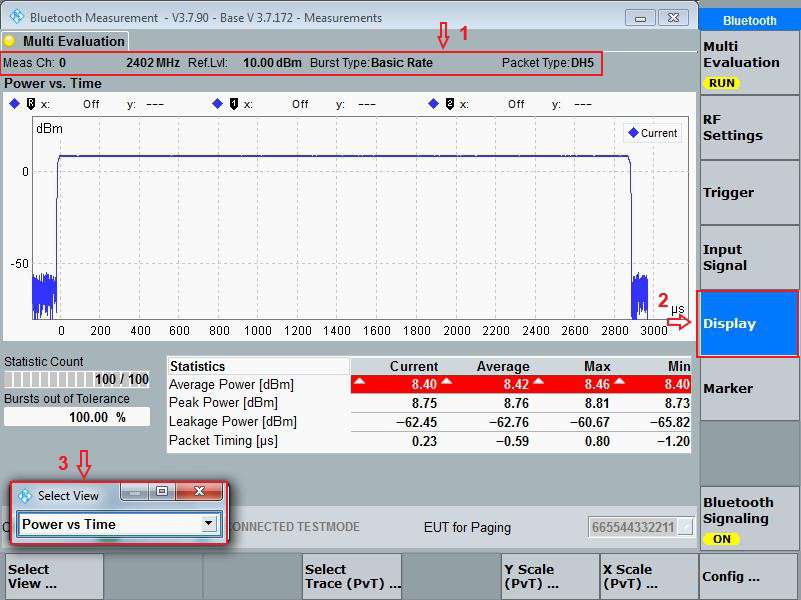

(1) 打开发射测试界面，确认已处于Max Power 状态、信道(0、39、78)、BR 模式以及数据包类型(DH1、DH3、DH5)。
(2) 按右侧“Display”软键，选择“Power vs Time”视图，读取“Average Power”平均值数据并记录。
(3) 按右侧“RF Settings”软键，选择屏幕下方的“Frequency/Channel...”更换测试信道，依次测试并记录数据。
测试条件
除非在个别测试用例中另有说明，否则以下内容在整个测试套件中均适用：1. IUT 通过一个 50Ω 连接器与测试仪相连。如果没有天线接口，可以使用临时的 50Ω 接口或者合适的耦合装置。2. 该测试案例应在正常运行条件下进行。
3、预期结果
所有测量值应满足以下条件。
- 平均等效全向辐射功率（PAV EIRP） < 100 毫瓦（20 分贝毫瓦）等效全向辐射功率
如果被测设备（IUT）是 1 级功率设备：
- 平均功率（PAV） > 1 毫瓦（0 分贝毫瓦）
如果被测设备（IUT）是 2 级功率设备：
- 0.25 毫瓦（ - 6 分贝毫瓦） < 平均功率（PAV） < 2.5 毫瓦（4 分贝毫瓦）
如果被测设备（IUT）是 3 级功率设备：
- 平均功率（PAV） < 1 毫瓦（0 分贝毫瓦）
