文章目录

前言
一、UCB的定义及其功能简介
二、UCB_BMHDx_ORIG and UCB_BMHDx_COPY (x = 0 - 3)
- 2.1 BMHD(Boot Mode Head)
三、UCB_SSW
四、UCB_PFLASH_ORIG and UCB_PFLASH_COPY
- 4.1 Password
- 4.2 UCB Confirmation

前言

缩写	全称
UCB	User Configuration Block
BMHD	Boot Mode Headers

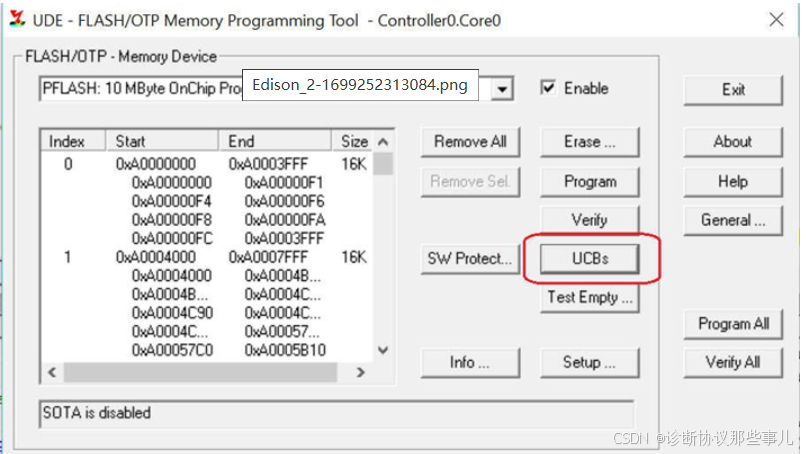

通过UDE界面找到UCBs
ude

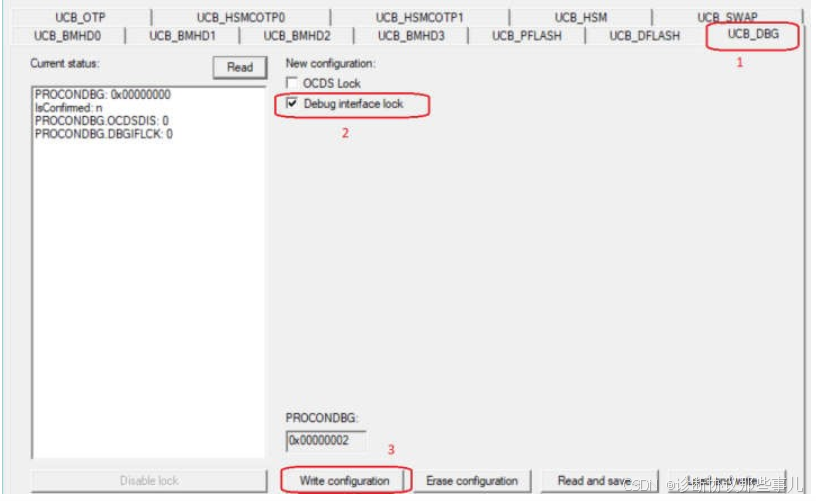

UCB_DBG
如果要解除保护，则可以点击”Erase configuration ” (仅支持在 Unlocked 状态下擦除)

一、UCB的定义及其功能简介

UCB是User Configuration Block的简称，用于描述用户配置信息，非数据存储区域。
TC3xx芯片提供了一块23 KB的Flash存储空间用作UCB配置。每个UCB大小为512 Byte，总共有46个UCB配置项，UCB的起始地址为0xAF400000，结束地址为0xAF405FFF。
UCB
下面的概览表显示了所有定义的ucb的列表：

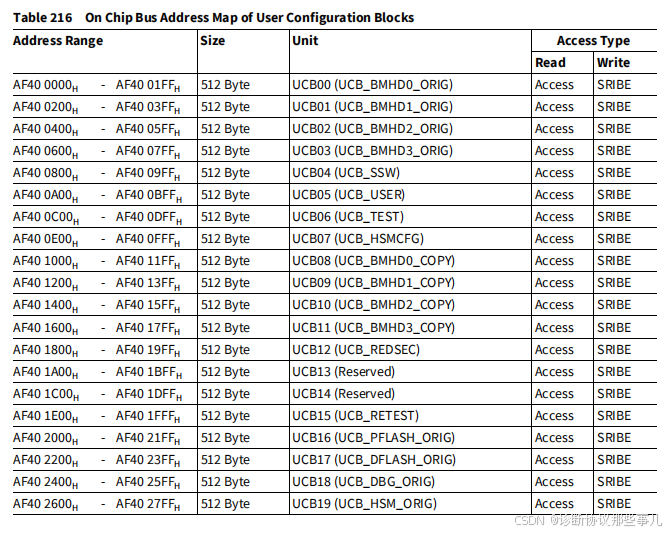

list1

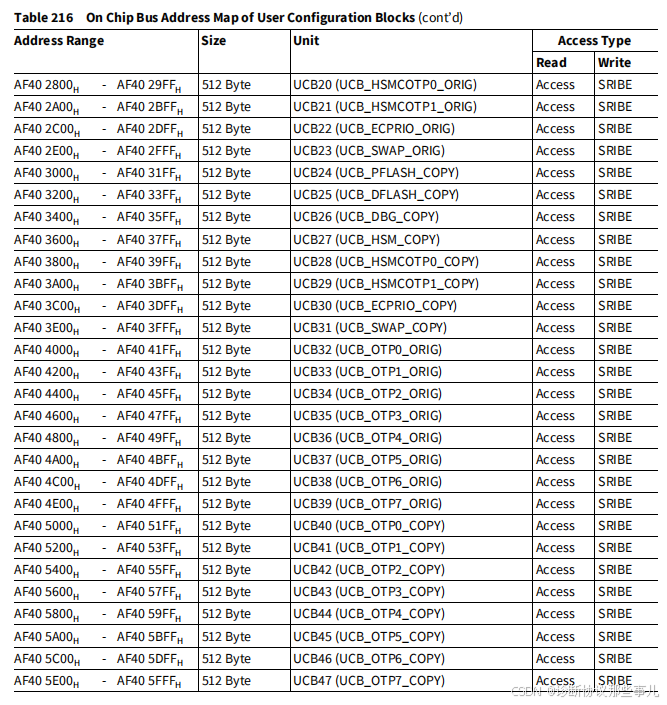

list2
TC3xx芯片在启动时会运行固化在芯片内部的名为SSW的软件，SSW软件在运行时可以读取用户的配置信息来进行特定化的启动操作，比如SSW运行完后跳转到客户应用程序的起始地址，RAM是否需要进行初始化及冷启动还是热启动后初始化等，是否需要进行LBIST操作等。而这些可以让用户自定义的配置就是UCB的配置内容。
也就是说，用户可以通过配置UCB来影响SSW程序的执行（比如跳转的APP的起始地址），及完成芯片的特殊配置（比如使能HSM等）。

二、UCB_BMHDx_ORIG and UCB_BMHDx_COPY (x = 0 - 3)

四个UCB_BMHDx_ORIG（UCB00, UCB01, UCB02, UCB03）和UCB_BMHDx_COPY（UCB08, UCB09, UCB10, UCB11）被客户用来配置启动模式头（BMHD）。这些由SSW进行评估（SSW程序在启动时会读取UCB_BMHDx_ORIN和UCB_BMHDx_COPY配置信息进行评估，然后执行对应的操作）。
在下文中，仅展示了UCB00和UCB01的详细偏移量表。UCB00作为带有密码的UCB_BMHD的示例（也是UCB08），而UCB01作为不带密码的UCB_BMHD的示例（也是UCB02, UCB03, UCB09, UCB10, UCB11）进行展示。其他UCB的内容相同，只是基于不同的偏移地址。

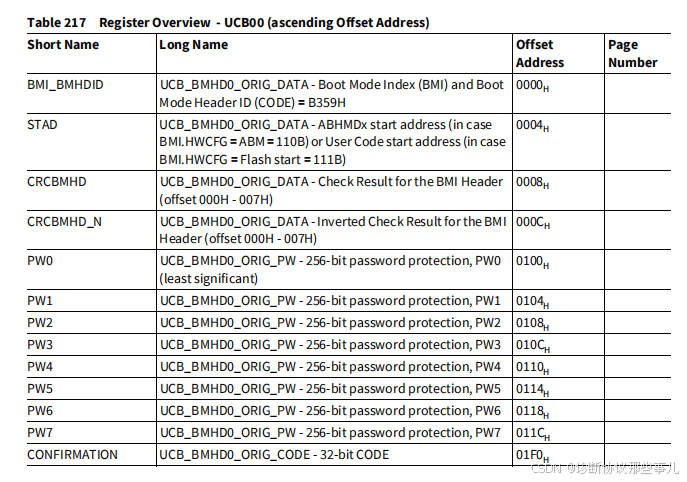

217

2.1 BMHD(Boot Mode Head)

Boot Mode Header 是固化在代码中的启动信息。包含了启动地址，具体的信息有以下部分组成

unsigned short bmi;             /**< \brief 0x000: Boot Mode Index (BMI)*/
unsigned short bmhdid;          /**< \brief 0x002: Boot Mode Header ID (CODE) = B359H*/
unsigned int   stad;            /**< \brief 0x004: User Code start address*/
unsigned int   crc;             /**< \brief 0x008: Check Result for the BMI Header (offset 000H - 007H)*/
unsigned int   crcInv;          /**< \brief 0x00C: Inverted Check Result for the BMI Header (offset 000H - 007H)*/
unsigned int   reserved0[60];   /**< \brief 0x010: Reserved area (60 words) till the offset 0x100*/
unsigned int   pw[8];           /**< \brief 0x100: Password protection (8 words) till the offset 0x120 */
unsigned int   reserved1[52];   /**< \brief 0x120: Reserved area (52 words) till the offset 0x1F0*/
unsigned int   confirmation;    /**< \brief 0x1F0: 32-bit CODE, (always same)*/

三、UCB_SSW

UCB_SSW 包含由英飞凌提供的数据，并主要用于SSW配置设备。
单个条目除了LBIST配置和预期签名条目SCU_LBISTCTRL*之外，不会被发布。
这些也可以在执行LBIST时由应用程序软件使用。

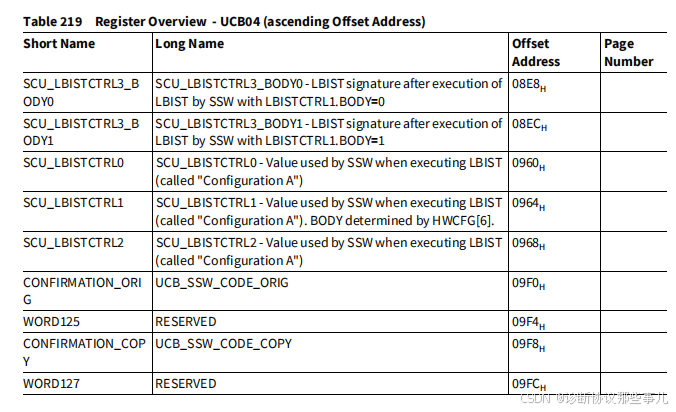

UCB_SSW

四、UCB_PFLASH_ORIG and UCB_PFLASH_COPY

UCB_PFLASH（原始和副本）包含了用户定义的PFlash保护。它通过密码PW0至PW7进行保护。保护配置被转移到寄存器DMU_HP_PROCONPps（其中“p”遍历已实现的PFlash存储库，“s”遍历32个扇区的组）和DMU_HF_PROCONPF（参见DMU章节）。

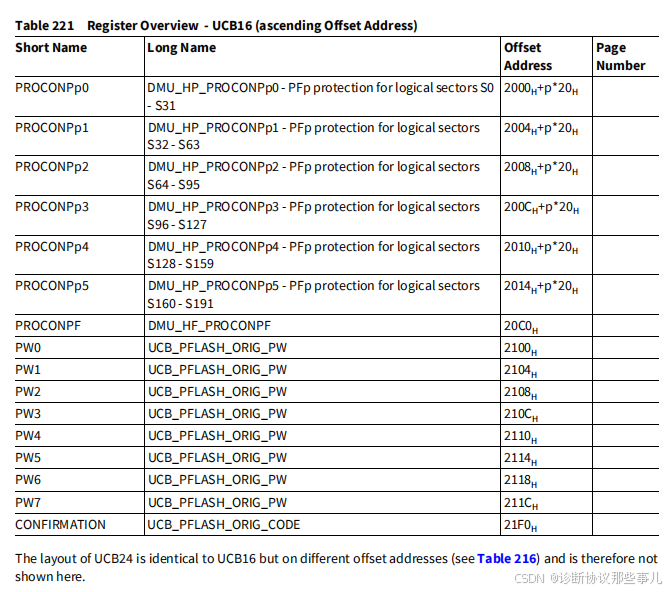

221

4.1 Password

PW0-PW7: 给UCB_BMHD0_ORIN和UCB_BMHD0_COPY安装（Install）密码（Password），如果我们在运行时想要修改UCB_BMHD0_ORIN和UCB_BMHD0_COPY的内容，需要通过Disable Protection指令传入Password进行match后才能修改。

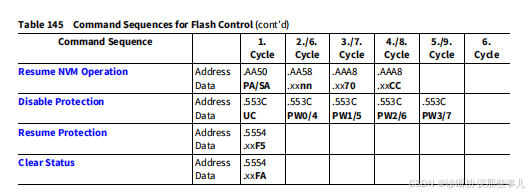

145

4.2 UCB Confirmation

往Confirmation位域中写入特定的值就能让Confirmation处于：UNLOCKED, CONFIRMATION,ERASED,ERRORED四种状态之一。
在 UNLOCK 状态时，UCB可以重复擦写，当 CONFIRMED 状态时（相当于写保护），只有输入正确的密码，用”Disable Protection”命令对 UCB 临时解密，才能再操作 UCB。
在量产的程序中，必须改为 CONFIRMED 状态，因为在 UNLOCK 状态下，UCB 的Password 部分是可以读出来的（在调试器连接不上情况下，也还是可以通过 ASCBootloader 读出来）。

在使能了调试保护后，当 UCB_DBG 的 CONFIRMATION 改为 CONFIRMED 后，只要知道调试密码，依然还是可以调试。

在使能了调试保护后，当 UCB_HSM 的 CONFIRMATION 改为 CONFIRMED 后，那么HSM 的代码就永远不能调试了，除非在 HSM 的代码中加入一段后门代码，例如检测到一个信号或者命令后，把 UCB 中的调试保护解除。UCB_HSM 被 CONFIRMED 后，只有 HSM代码才能操作这块 UCB。

195

参考文档：Infineon-AURIX_TC3xx_Part1-UserManual-v02_00-EN
