AUTOSAR Flash EEPROM Emulation (FEE) 详解

目录

• 1. 概述
• 2. 架构设计
  • 2.1 模块位置与接口
  • 2.2 内部状态管理
  • 2.3 配置结构
• 3. API接口
  • 3.1 接口功能分类
  • 3.2 错误管理
• 4. 操作流程
  • 4.1 写入操作序列
• 5. 总结

1. 概述

Flash EEPROM Emulation (FEE) 模块是AUTOSAR内存硬件抽象层的重要组成部分，其主要目的是在Flash存储器上模拟EEPROM的功能。由于Flash存储器和EEPROM工作原理不同，FEE模块通过特殊的管理策略解决了Flash有限擦写次数的问题，为上层软件提供了一种虚拟的、几乎无限次擦写的数据存储机制。

FEE模块为非易失性数据管理提供了关键服务，包括数据的读取、写入、擦除和块管理等操作。它是连接上层NVRAM管理器（NVM）和底层Flash驱动（Fls）的桥梁，使应用软件能够以统一的方式存储重要配置信息和运行时数据。

2. 架构设计

2.1 模块位置与接口

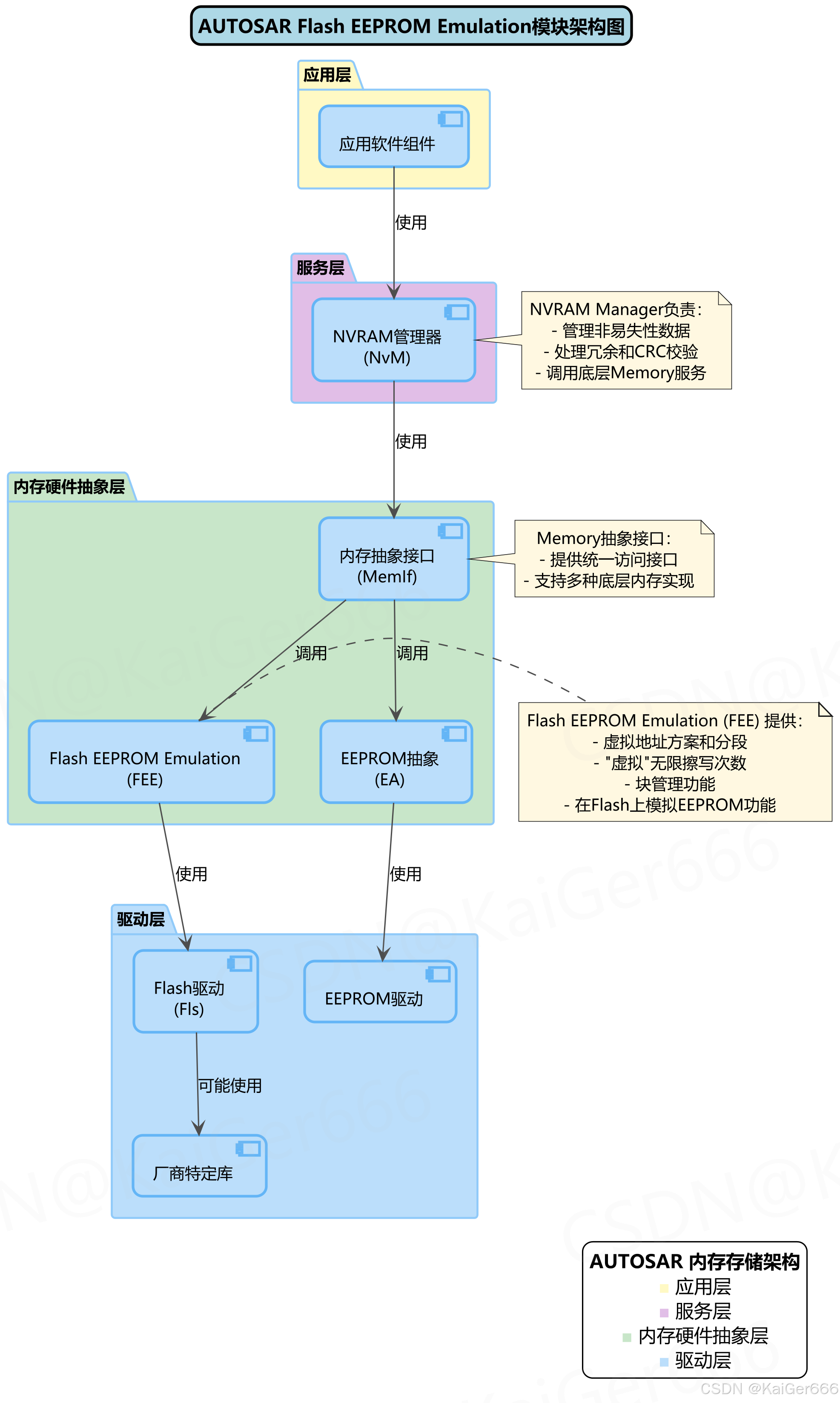

图2.1 AUTOSAR内存存储架构中的FEE模块

AUTOSAR存储架构主要分为四个层次：

1. 应用层 - 包含各种应用软件组件，它们需要存储和读取非易失性数据

   • 应用软件通过标准接口与NVRAM管理器交互

2. 服务层 - 包含NVRAM管理器(NvM)

   • NVRAM管理器：负责管理非易失性数据、处理冗余和CRC校验、调用底层Memory服务
   • 为应用层提供统一的数据管理接口
   • 处理数据备份、校验和版本控制

3. 内存硬件抽象层 - 包含多
