通过网关EtherCAT---Profinet 通讯实现温湿度监控
1. 项目背景
某医药企业制药设备采用 EtherCAT 作为主控制总线，负责高速设备控制。温湿度传感器、执行器等环境监控设备基于 Profinet 通讯。为实现机器整体环境参数的实时采集与集中监控，需要在 EtherCAT 总线与 Profinet 网络之间实现高效、稳定的数据转换。

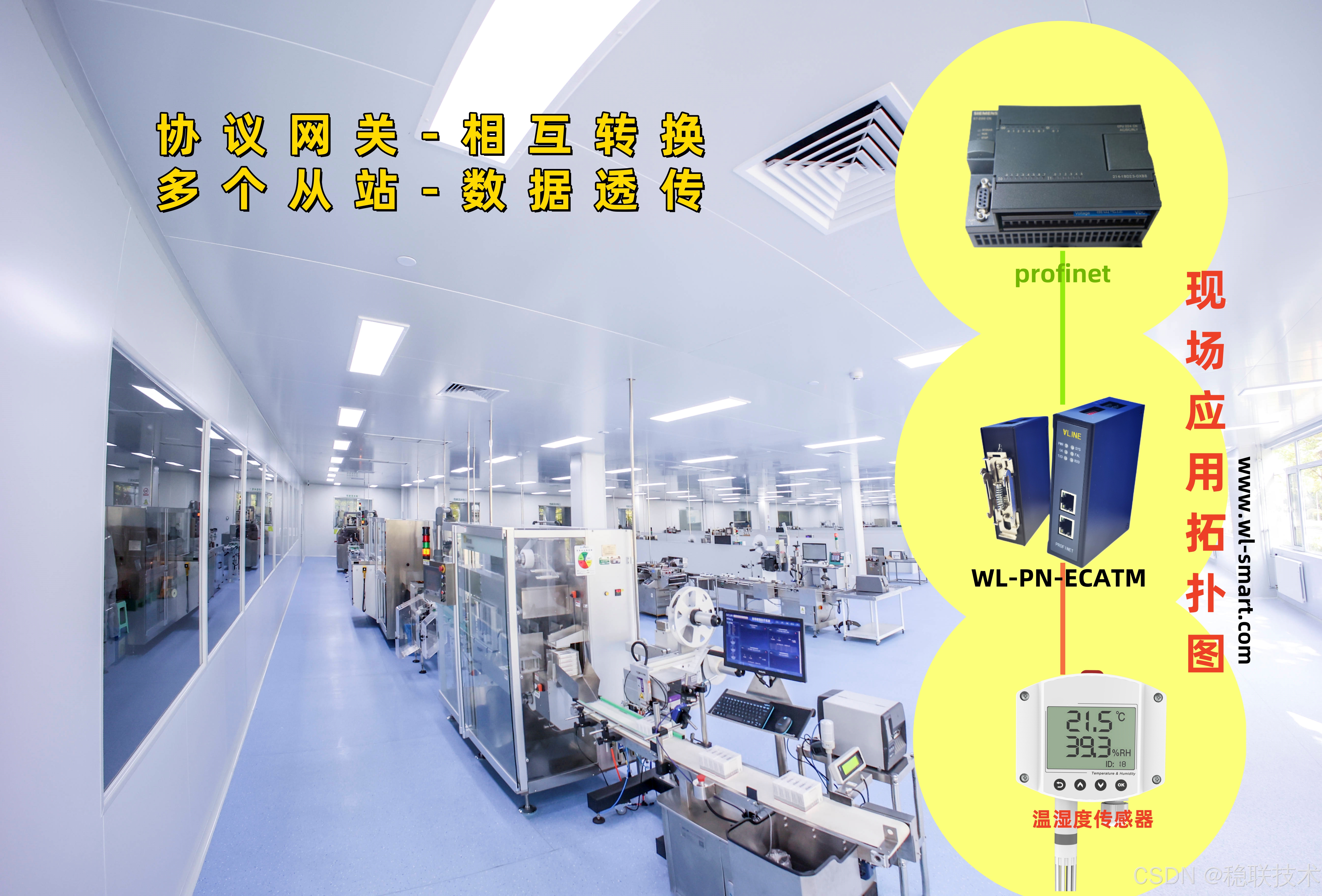

2. 方案拓扑图
[上位机/SCADA]
│
EtherCAT
│
[PLC控制器/主站]
│
[网关WL-PN-ECATM]───Profinet───[温湿度传感器/执行器]
3. 主要设备选型推荐
*设备类别 说明
EtherCAT ↔ Profinet 网关 支持 EtherCAT 从站 ↔ Profinet 主站的双向通讯，兼容性强
控制器 (PLC) 可根据现场已有控制系统选型
温湿度传感器/执行器 支持 Profinet 接口的过程控制仪表
4. 方案实施要点
*网关配置：
--EtherCAT 侧配置为从站，挂接至冻干机 PLC 主站。
--Profinet 侧配置为主站，直接与温湿度传感器等设备通讯。

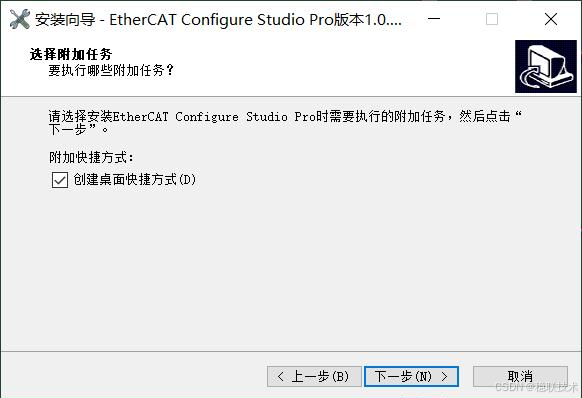

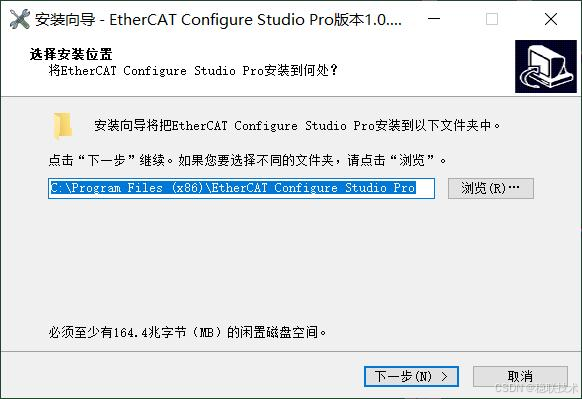

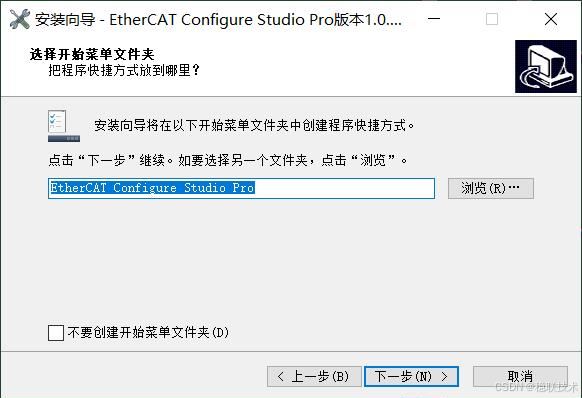

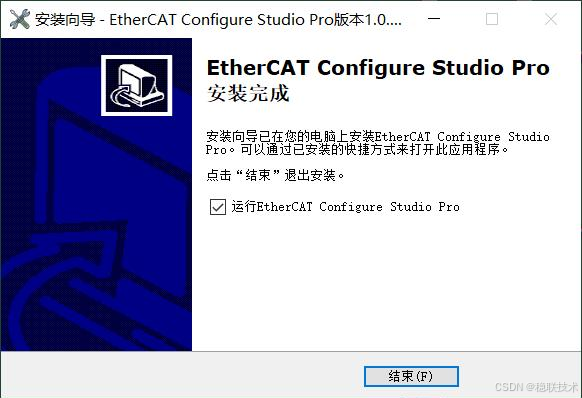

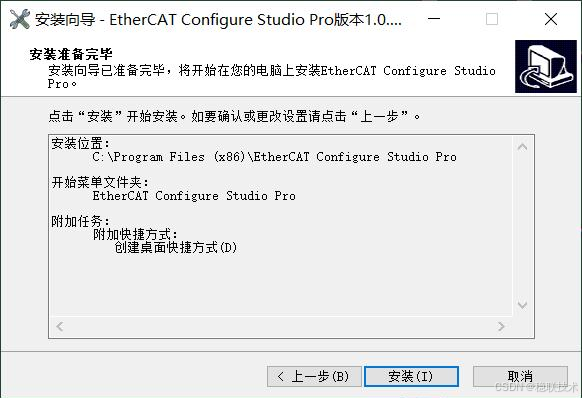

--使用配置软件进行参数映射，确保通讯数据点准确。
*PLC 数据映射：
--将网关内 Profinet 设备采集到的温湿度数据，通过 EtherCAT 总线映射到 PLC 内存区，供上位系统调用。
系统调试：
--保持通讯周期在 2ms 以内，确保冻干过程实时性。
--现场设置异常报警阈值，防止环境参数超标。
5. 应用效果
--实现 EtherCAT ↔ Profinet 无缝数据通讯
--温湿度实时采集并上传至 SCADA 平台
--通讯响应时间毫秒级，符合制药行业 GMP 规范
--系统开放性强，未来可扩展更多第三方设备
6. 拓展建议
未来可根据设备规模，考虑集成 Modbus TCP、OPC UA 等通讯接口，便于接入更多 MES、ERP 系统，提升生产管理智能化水平。
