字符设备相关的知识面：已经了解了 申请设备号、注册字符设备。 已经将字符设备添加进入内核了，那么如何使用这个字符设备呢？
Linux 里面一切皆文件，对内核中的字符设备进行文件操作如打开、关闭、读、写等，但是并不支持哦。 需要相应的设备文件作为桥梁进行设备的访问，
这里需要了解知识：创建设备节点

---

自动创建设备节点

针对手动创建设备节点，这里不概述、总结，重点是自动创建设备节点。

udev 知识了解

udev 知识了解：
在 Linux 系统中，udev（用户空间设备管理，Userspace Device Manager）是一个动态设备管理工具，负责在 /dev 目录下自动管理设备节点。它是现代 Linux 系统的核心组件，取代了传统的静态 /dev 目录管理和早期的 devfs。

udev 的核心作用：

动态创建设备节点

• 当硬件设备插入（如 USB、硬盘、网卡等）或系统启动时，udev 会根据内核发出的 uevent 动态创建对应的设备文件（如 /dev/sda、/dev/ttyUSB0）。
• 设备移除时，自动清理对应的设备节点。

自动加载驱动和触发动作

• 支持在设备插入时自动加载内核模块（驱动）。
• 触发自定义脚本（如挂载磁盘、通知用户）。

支持热插拔（Hotplug）

实时响应硬件插拔事件，适用于移动设备、外接存储等。

创建设备节点

设备文件的自动创建是利用 udev(mdev)机制来实现， 多数情况下采用自动创建设备节点
的方式。 udev(mdev)可以检测系统中硬件设备状态， 可以根据系统中硬件设备状态来创建或者
删除设备文件。 在驱动中首先使用 class_create(…)函数对 class 进行创建， 这个类存放于
/sys/class/ 目录下， 之后使用 device_create(…)函数创建相应的设备， 在进行模块加载时， 用户
空间中的 udev 会自动响应 device_create()函数， 寻找对应的类从而创建设备节点

class_create() - 创建设备类

struct class *class_create(struct module *owner, const char *name);

功能：创建一个设备类，将在/sys/class/下出现对应的目录

参数：

• owner：struct module 结构体类型的指针， 指向函数即将创建的这个 struct class 的模块。
  一般赋值为 THIS_MODULE
• name：类名，将出现在/sys/class/下 ;char 类型的指针， 代表即将创建的 struct class 变量的名字
• 返回：成功返回指向class结构的指针，失败返回ERR_PTR

device_create() - 创建设备节点

struct device *device_create(struct class *cls, struct device *parent,dev_t devt, void *drvdata, const char *fmt, ...);

功能：在指定类下创建设备，触发udev在/dev下创建设备节点

参数：

• cls：从class_create()返回的类指针 ,指定所要创建的设备所从属的类

• parent：父设备，通常为NULL

• devt：设备号（主设备号+次设备号）

• drvdata：驱动私有数据，通常为NULL

• fmt：设备名格式字符串（类似printf）

• 返回：成功返回device指针，失败返回ERR_PTR;struct device * 类型结构体

销毁 class_destroy

用于删除设备的逻辑类， 即从 Linux 内核系统中删除设备的逻辑类。

销毁 device_destroy

extern void device_destroy(struct class *cls, dev_t devt);

用来删除 class 类中的设备属性文件， udev 会自动识别从而进行设备节点的删除。

实验

源码程序 chrdev_node

#include <linux/init.h>
#include <linux/module.h>
#include <linux/fs.h>
#include <linux/kdev_t.h>
#include <linux/cdev.h>static dev_t dev_num;//定义dev_t类型(32位大小)的变量dev_num
struct cdev cdev_test;  //定义struct cdev 类型结构体变量cdev_test，表示要注册的字符设备static struct file_operations cdev_test_ops = {.owner=THIS_MODULE,//将owner字段指向本模块，可以避免在模块的操作正在被使用时卸载该模块
};//定义file_operations结构体类型的变量cdev_test_opsstruct class *class_test;//定于struct class *类型结构体变量class_test，表示要创建的类static int __init chrdev_fops_init(void)//驱动入口函数
{int ret;//定义int类型的变量ret，用来判断函数返回值int major,minor;//定义int类型的主设备号major和次设备号minorret=alloc_chrdev_region(&dev_num,0,1,"chardev_num"); //通过动态方式进行设备号注册if(ret < 0){printk("alloc_chrdev_region is error\n");}   printk("alloc_chrdev_region is ok\n");major=MAJOR(dev_num);//通过MAJOR()函数进行主设备号获取minor=MINOR(dev_num);//通过MINOR()函数进行次设备号获取printk("major is %d\n",major);printk("minor is %d\n",minor);使用cdev_init()函数初始化cdev_test结构体，并链接到cdev_test_ops结构体cdev_init(&cdev_test,&cdev_test_ops);cdev_test.owner = THIS_MODULE;//将owner字段指向本模块，可以避免在模块的操作正在被使用时卸载该模块 ret= cdev_add(&cdev_test,dev_num,1);if(ret < 0 ){printk("cdev_add is error\n");}printk("cdev_add is ok\n");class_test  = class_create(THIS_MODULE,"class_test");//使用class_create进行类的创建，类名称为class_testdevice_create(class_test,NULL,dev_num,NULL,"device_test");//使用device_create进行设备的创建，设备名称为device_testreturn 0;
}
static void __exit chrdev_fops_exit(void)//驱动出口函数
{cdev_del(&cdev_test);//使用cdev_del()函数进行字符设备的删除unregister_chrdev_region(dev_num,1);//释放字符驱动设备号 device_destroy(class_test,dev_num);//删除创建的设备class_destroy(class_test);//删除创建的类printk("module exit \n");}
module_init(chrdev_fops_init);//注册入口函数
module_exit(chrdev_fops_exit);//注册出口函数
MODULE_LICENSE("GPL v2");//同意GPL开源协议
MODULE_AUTHOR("wang fang chen "); //作者信息

源码分析

使用到了前面的基础知识点

• dev_t dev_num ：设备号变量声明，dev_t 类型
• cdev cdev_test ： 字符设备结构体声明
• file_operations cdev_test_ops ：声明 定义 函数指针的集合 结构体
• alloc_chrdev_region ：动态注册设备号
• MAJOR 、MINOR 通过设备号获取主设备号和次设备号
• cdev_init ：初始化 字符设备
• cdev_add ：字符设备添加到内核
• class_create ：进行类的创建 ： 位置 /sys/class/
• device_create ：进行设备的创建，在声明 类 目录下生成device 设备，同步通过udev 机制，自动在 /dev 下生成设备节点

Makefile 编译文件

#!/bin/bash
export ARCH=arm64
export CROSS_COMPILE=aarch64-linux-gnu-
obj-m += chrdev_node.o
KDIR :=/home/wfc123/Linux/rk356x_linux/kernel
PWD ?= $(shell pwd)
all:make -C $(KDIR) M=$(PWD) modulesclean:make -C $(KDIR) M=$(PWD) clean

运行测试

insmod dmesg | tail

[root@topeet:/mnt/sdcard]# insmod  chrdev_node.ko
[root@topeet:/mnt/sdcard]# dmesg | tail
[29383.739997] dwc3 fcc00000.dwc3: device reset
[29383.845540] android_work: sent uevent USB_STATE=CONNECTED
[29383.888321] configfs-gadget gadget: high-speed config #1: b
[29383.888611] android_work: sent uevent USB_STATE=CONFIGURED
[29592.130493] adbd (13142): /proc/13142/oom_adj is deprecated, please use /proc/13142/oom_score_adj instead.
[30279.336659] chrdev_node: loading out-of-tree module taints kernel.
[30279.337604] alloc_chrdev_region is ok
[30279.337626] major is 236
[30279.337643] minor is 0
[30279.337662] cdev_add is ok

程序日志，内核打印如上

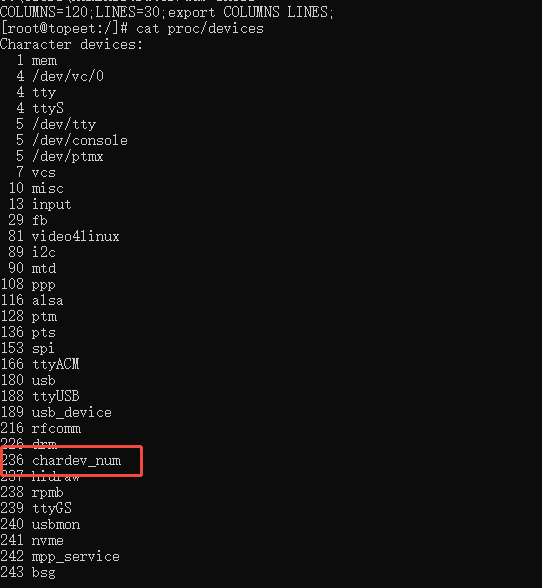

cat proc/devices

结果如下，如前面 字符设备注册和设备号申请内容，说明设备已经注册到内核了。

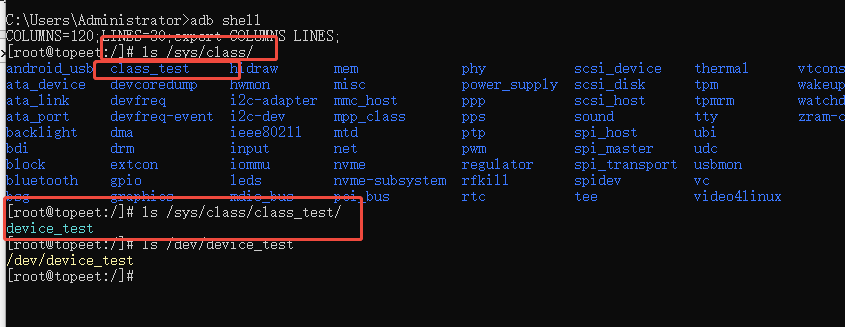

ls /sys/class/ ls /sys/class/class_test/

结果如下，

• /sys/class/ 目录下生成了class_test 类
• /sys/class/class_test/ 目录下生成了device_test 设备

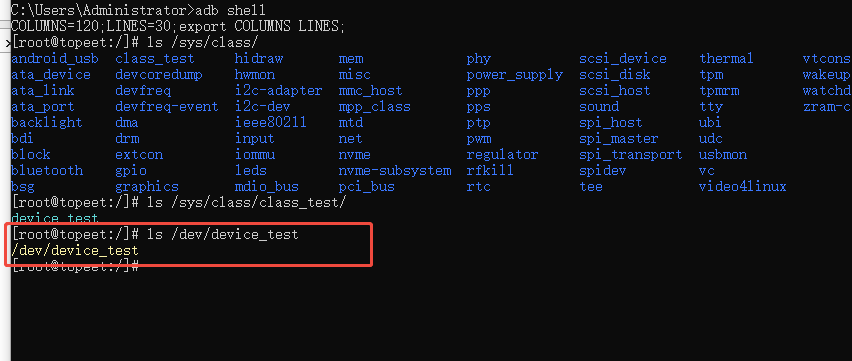

ls /dev/device_test

结果如下：在dev 下面生成了device_test 设备，通过udev 机制自动生成的。

总结

• 字符设备知识点中的 设备节点创建内容熟悉
• 结合以前的知识，字符设备设备号申请，字符设备注册内容进一步熟悉
• 设备注册、类、设备创建后 在驱动卸载的时候记得 卸载
