动态路由
动态路由----路由器自身根据网络中链路和节点的信息进行自动调整，根据算法自主生成路由项。适合大中型网络拓扑结构。
静态路由----由网络管理员手工配置，配置内容繁琐，维护成本过高。仅适用于结构简单的小型网络。
自治系统---AS
-
由单一的机构或组织所管理的一系列网络设备的集合。------网络分块化，有利于网络管理、定责。
-
ASN----方便管理
-
由16位二进制组成，取值范围1-65535
-
IANA----互联网数字分配机构
-
-
AS内部使用----内部网关协议IGP
-
AS之间使用----外部网关协议EGP
动态路由协议分类
-
按照范围分类
-
内部网关协议IGP-----RIP、OSPF、ISIS、EIGRP(思科)
-
外部网关协议EGP----BGP
-
-
IGP按特点分类
-
距离矢量型---DV---共享路由表
-
RIP----路由信息协议
-
EIGRP----加强型内部网关路由协议
-
-
链路状态型----LS----共享拓扑
-
OSPF----开放式最短路径优先协议
-
ISIS----中间系统到中间系统
-
-
-
IGP协议按照是否携带真实掩码信息分类
-
有类别路由协议----不传递真实网络掩码----RIPv1
-
无类别路由协议----传递真实网络掩码
-
RIP---路由信息协议
基本概念
-
版本
-
RIPv1---IPv4网络
-
RIPv2---IPv4网络
-
RIPNG---IPv6网络
-
-
属于标准的DV型路由协议----距离矢量型---通过共享路由表来获取全网路由信息。
-
RIP基于UDP协议工作，端口号520
-
优先级100
-
RIP使用跳数作为开销值Cost，最大跳数为15,16认为是路由无效。
-
当优先级相同时，多条路由信息中开销值越小的路由优先度越高。
-
开销值计算方法
-
数据包中传递的开销值=本地开销值+1
-
路由信息发送时不增加开销值，当接收到路由信息加一
-
-
-
RIP存在周期更新机制------30S周期更新（使用应答报文）----保活，更新路由
-
RIP存在触发更新
RIP算法---贝尔曼斯特算法
-
当接收到数据包中含有本地路由表中没有的路由项时，则直接将未知路由信息加载到本地路由表。
-
当接收到的数据包中含有本地路由表中已经具备的路由项，且下一跳地址相同。则将数据包中的路由项更新至本地路由表。
-
当接收到的数据包中含有本地路由表中已经具备的路由项，且下一跳地址不相同。比较COST值，若本地路由表中的Cost值大，则将数据包中的路由项更新至本地路由表。
-
当接收到的数据包中含有本地路由表中已经具备的路由项，且下一跳地址不相同。比较COST值，若本地路由表中的Cost值小，则不更新。
RIP的数据包
-
请求报文-----在启动RIP进程后，用以获取邻居的路由信息
-
应答报文-----携带了具体的路由信息，用来回答请求报文
RIP工作原理
-
初始化
-
RIP初始化时，会从每一个参与RIP 工作的接口上发送请求数据报文。该请求数据包会向所有的启动了RIP协议的直连路由器请求一份完整的路由表。该请求数据包中的目的IP地址为224.0.0.9
-
-
接收请求
-
启动了RIP协议的路由器在接收到请求数据包后，会将自己本地路由表中的所有路由信息加载到应答报文中，用以回复对端。
-
-
接收到响应报文
-
路由器接收并处理响应数据包，会对比本地路由信息与数据包中的路由信息，从而对本地路由表中的内容进行添加、删除、修改操作
-
-
常规路由的更新和定时器
-
当路由收敛结束后，路由器会以30S一次的频率发送应答报文。路由器收到应答报文后，会设置一个无效计时器，该计时器超时，则代表该路由项失效。会将该路由项开销值设置为16，并向外发送该路由四次，经过四次后，删除该路由。
-
RIP的计时器
更新计时器：无效计时器：垃圾收集计时器=1：6：4
更新计时器时间被修改其他计时器会根据比例更新
-
更新计时器
-
每台启动了RIP协议的路由器都有一个属于自己的更新计时器
-
计时器周期----30S
-
是一个倒计时，每当数值为0时，就会向周围发送响应报文。
-
注意：当接收到请求报文时，必须立即发送响应报文。
-
-
无效计时器
-
每台路由器上的每一个路由表项都会有一个无效计时器。
-
计时器周期----为更新计时器的6倍----默认180S
-
每当计时器时间为0，会认为该路由项已经无效，不可用。会将该路由项的开销值设置为16，并且向外进行传输，传输的目的是告诉其余路由器该网段不可达。
-
每次该路由条目更新时，该计时器刷新为180S
-
-
垃圾收集计时器
-
当一个路由项被变为无效路由项(开销值被设置为16)，该路由不会被立即删除，而是会启动垃圾收集计时器。在该计时器为0前，该路由器在进行周期更新时，均会携带该路由信息进行更新；一旦计时器时间为0，则删除该路由项（包括该路由项所对应的无效计时器和垃圾收集计时器）。
-
垃圾收集计时器周期----更新计时器的4倍------默认120S
-
如果垃圾收集计时器为0前的某一时刻，该路由项被更新为一条有效路由，则无效计时器被复位，垃圾收集计时器被删除。
-
RIP环路问题
环路解决思路
-
最大跳数----最大15跳，限制环路。
-
触发更新-----当某一个路由器中的路由项发生改变时，不需要等待下一次周期更新到来，可以直接将发生改变的路由项发送。----最大的优势在于加速网络收敛（某个路由新加网段可以快速更新）。
-
水平分割机制
-

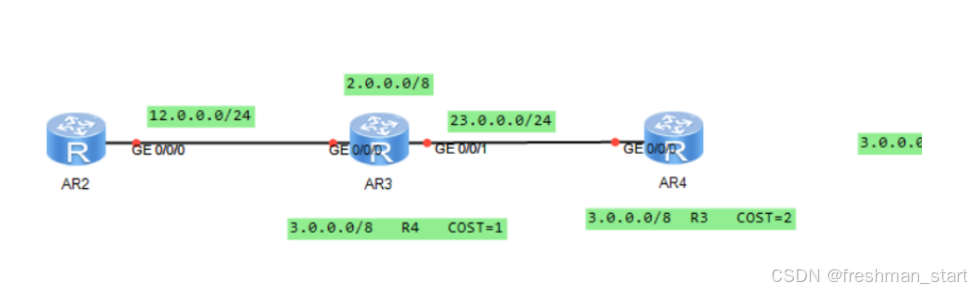

如果触发更新的数据包还未到达R3，R4接收到了R3发送来的周期更新报文，那么R4则会学习关于3.0的路由信息，最终形成环路
-
水平分割原理
-
如果有一个路由项从路由器的某个接口学习到，那么在周期更新时，将不会从该接口发出该路由项。
-
从此口进，不能此口出。
-
-
-
毒性逆转
-
带毒传输
-
如果有一个路由项从路由器的某个接口学习到，那么在周期更新时，将从此口发出，但是cost值设置为16。
-
水平分割与毒性逆转原理相同，但是做法相反，所以只能同时执行一个效果。
-
华为默认开启水平分割。
-
若水平分割和毒性逆转同时开启，按照毒性逆转来执行。

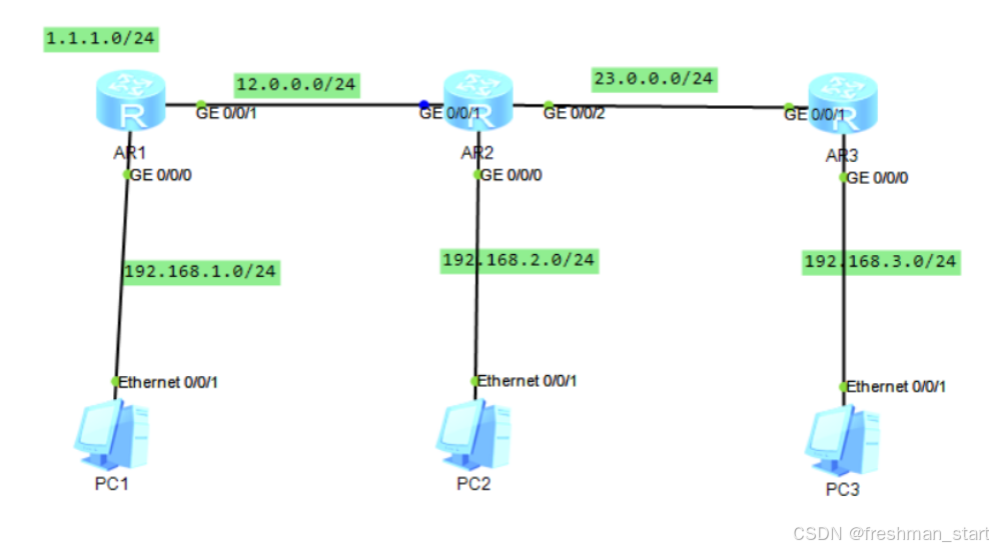

基本配置
RIPv1
RIP---广播发送数据包
[r1]rip 1 ----启动RIP协议，配置进程号，进程号仅具有本地意义
[r1-rip-1]version 1 ----选择版本
[r1-rip-1]network 12.0.0.0-----宣告，RIP宣告路由时，必须使用主类网段宣告。
[r1-rip-1]network 192.168.1.0
[r1-rip-1]network 1.0.0.0
宣告
-
要求
-
宣告所有直连网段
-
必须按照主类宣告
-
-
目的
-
激活接口----只有激活RIP的接口才能收发RIP的数据包
-
发布路由----只有激活接口对应的网段路由信息才能被加载到应答报文中被发布给其他路由器
-
RIPv2
[r1]rip 1
[r1-rip-1]version 2
[r1-rip-1]undo summary -----关闭自动汇总功能，华为默认关闭
[r1-rip-1]network 1.0.0.0
[r1-rip-1]network 192.168.1.0
[r1-rip-1]network 12.0.0.0
RIPv1与RIPv2的区别
-
更新方式
-
RIPv1使用广播更新
-
RIPv2使用组播更新，组播地址224.0.0.9，0100-5e00-00xx
-
-
更新时是否携带掩码
-
RIPv1不携带真实掩码
-
RIPv2携带真实掩码
-
-
RIPv2支持自动汇总功能(汇总时，直接汇总到主类)，RIPv1不支持
-
RIPv2支持手工认证
[r1]display rip 1 database ---查看RIP数据库
RIP扩展配置
-
手工汇总
-
[r1-GigabitEthernet0/0/1]rip summary-address 10.1.0.0 255.255.254.0
-
汇总路由配置后，需要使用空接口进行防环操作，且RIP的手工汇总路由会抑制明细路由。
-
-
缺省路由
-
[r1-rip-1]default-route originate ----下放缺省路由
-
RIP的缺省路由为下放路由，本地配置路由器不会使用该路由信息，而只是告诉其他路由器添加一条缺省路由，下一跳为配置路由器。
-
-
静默接口
配置了静默接口的接口无法主动发送RIP数据报文。可以接收RIP数据包。
当静默接口接收到RIP数据包后，将转变为普通接口，开始发送RIP数据报文。
-
[r1-rip-1]silent-interface GigabitEthernet 0/0/0
-
一般配置在与用户设备相连的接口
-
-
手工认证
-
双方均需要配置
-
[r2-GigabitEthernet0/0/2]rip authentication-mode simple cipher 123456
-
使用simple---->数据传输时直接携带真实密码
-
使用MD5------->数据传输时携带哈希值
-
-
加速收敛
-
[r1-rip-1]timers rip 1 6 4 ----三个时间参数分别为更新计时器、无效计时器、垃圾收集计时器，单位为秒，修改时倍数关系不变，且全网均需要修改。
-
RIP缺陷
-
选路不佳-----RIP基于跳数进行选路，不考虑带宽和网络延时问题
-
占用资源过多----30S周期更新产生大量广播或组播报文，占用链路资源
-
收敛速度慢
-
仅支持小型网络----RIP最多支持15跳

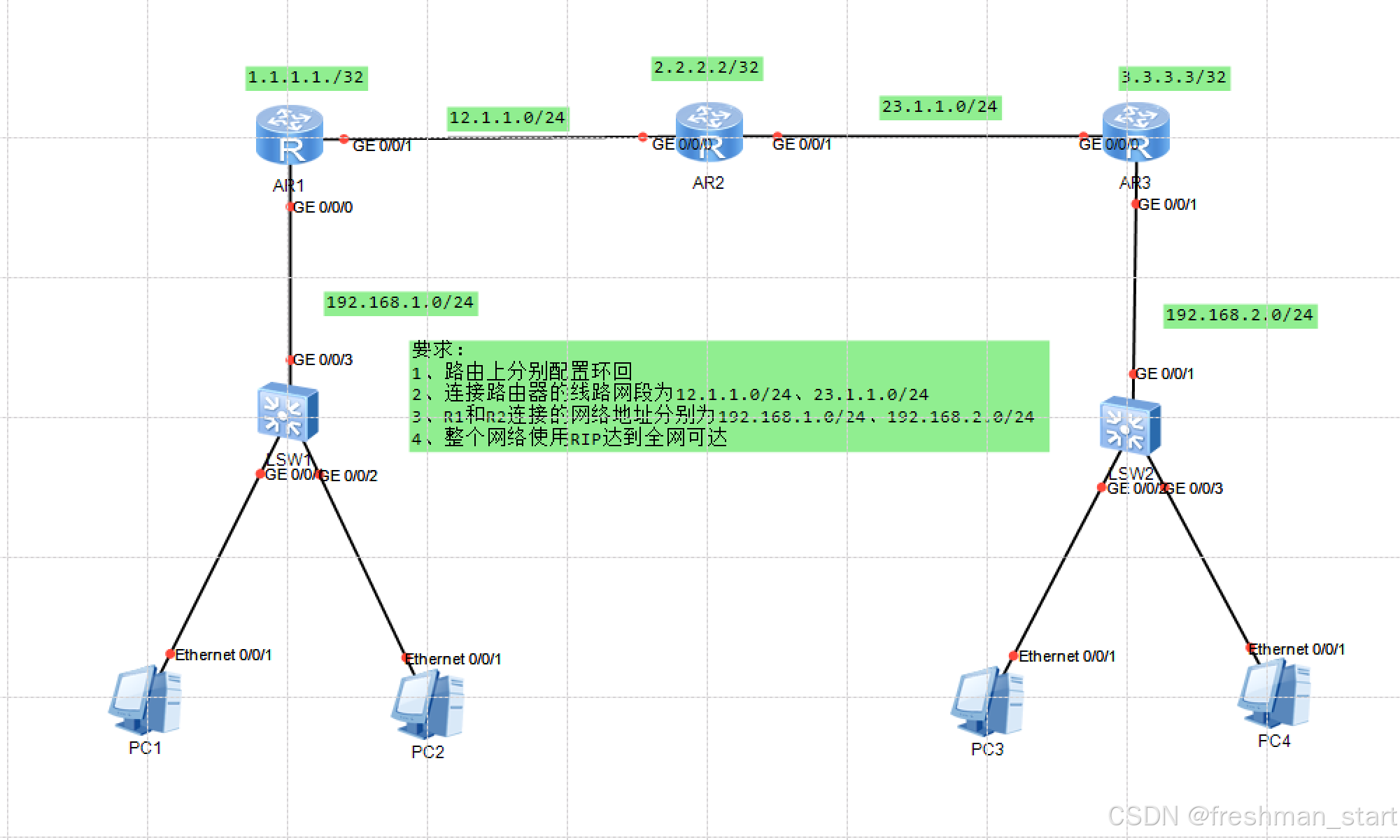

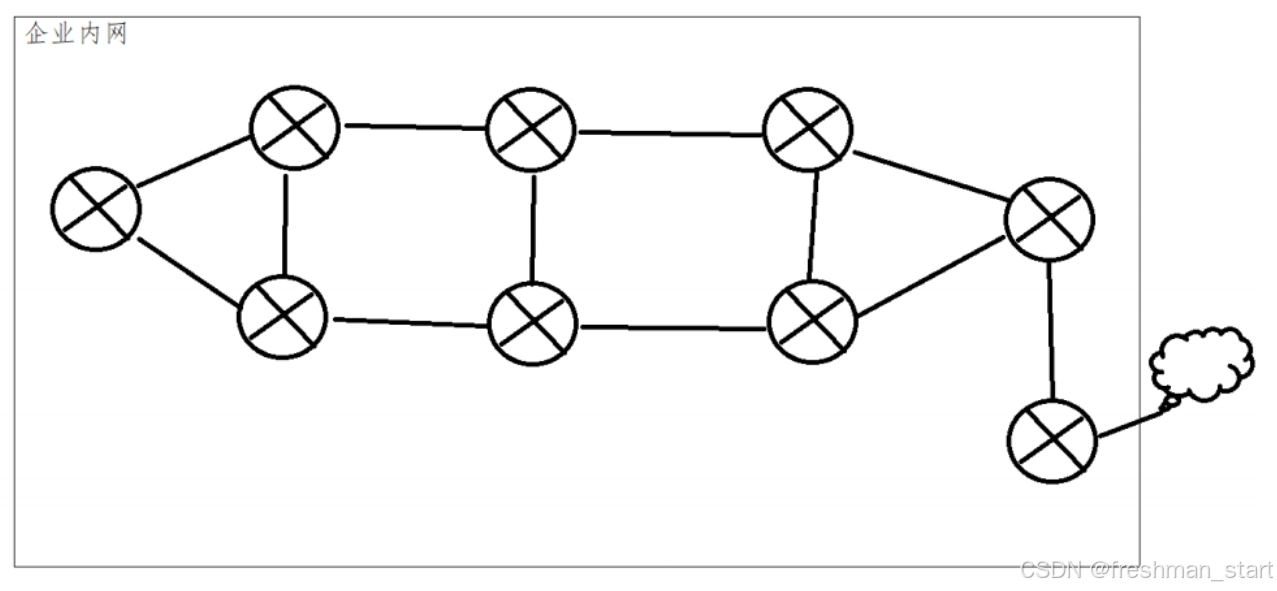

练习：
