1、路由反射器
1.1、定义
BGP反射器能把从IBGP邻居学习的路由反射给其他IBGP邻居（打破IBGP水平分割的限制）
1.2、作用

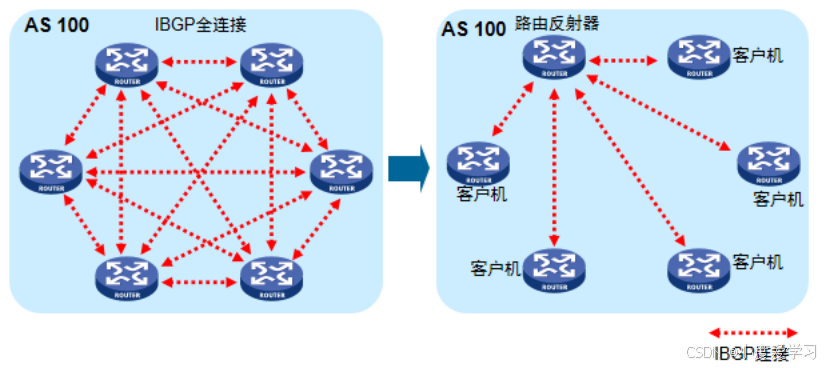

用于替代IBGP全连接，减少IBGP邻居数量；解决BGP路由黑洞问题；
1.3、角色
RR(router reflect)：路由反射器
反射器角色：
- client：RR客户机
- 非客户机
注：将一台BGP路由器指定为RR的同时，还需要指定其Client。至于Client本身，无需做任何配置，它并不知晓网络中存在RR

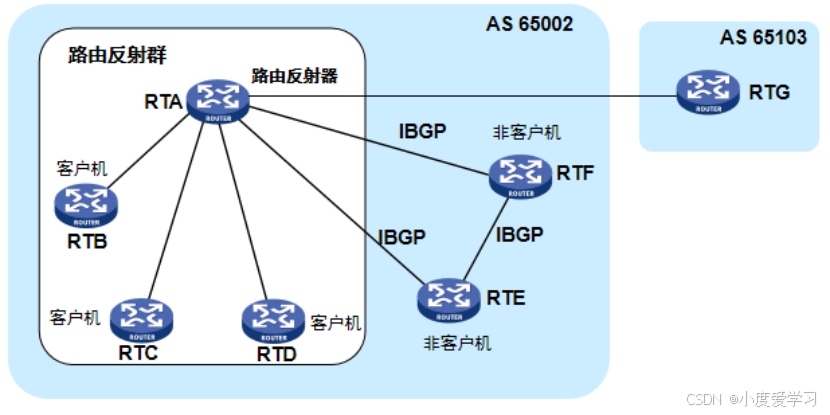

思考：为啥不把一个AS内的所有路由器都变成客户机？还有非客户机的存在？（RTE\RTF）
答案：因为一个AS就是一个城域网。一个城市的城域网中有好多路由器，一个城域网怎么可能只有一个反射器。比如：高新区选一个反射器，不可能让他给雁塔区啊、长安区啊提供反射服务。一个反射器给他特定的客户机提供反射服务。我们可以在这些区各选一个反射器，让他们给本区的路由器提供反射服务。也就是说可以在一个AS内建立多个路由器反射群。两个反射群之间需要建立邻居关系。它们之间需要传递路由。
1.4、反射规则
从非反射客户端接受的路由，仅反射给客户端；
从客户端接受到的路由，反射给所有客户端和非客户端，路由始发者除外；
从EBGP接收的路由，反射给所有的客户端和非客户端；
注：一个反射群里的所有反射客户端只需与反射器建立IBGP邻居关系
1.5、反射集群
由反射器和客户端组成的网络范围；
如果存在多个反射器，配置相同的cluster_id

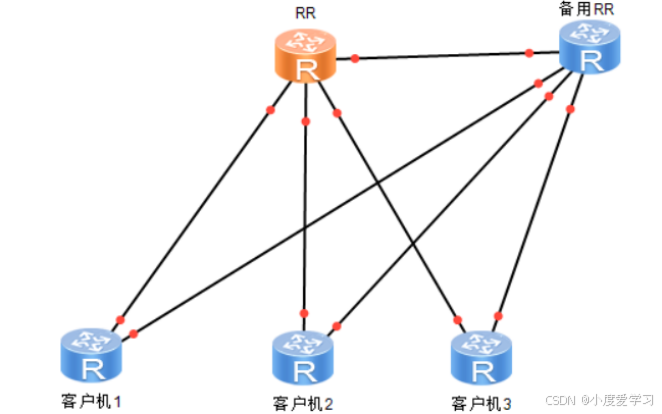

思考：当RR故障后，会发生啥？怎么解决？
思考：RR之间需要建立邻居关系？------当然需要
但是这样的组网容易形成环路。（一条路由从客户机1传到RR，RR传到备用RR，备用RR再反射给客户机1）
1.6、路由反射存在问题
使得IBGP水平分割原则失效，会导致环路的产生
1.7、解决方法：
通过两个路径属性来避免环路
（1）cluster_list（集群列表）：
- 类似AS_PATH，每个RR都有一个Cluster id,默认为路由器的router id，可手工修改； 同一个AS内的Cluster
- id必须相同，才能有防环作用。 路由传递过程中，把经过的反射器的Cluster_id一次记录在Cluster_list中；
- Cluster_list用于反射器防环，当反射器收到BGP路由时，如果本机的Cluster_id出现在Cluster_list中，则丢弃该路由；

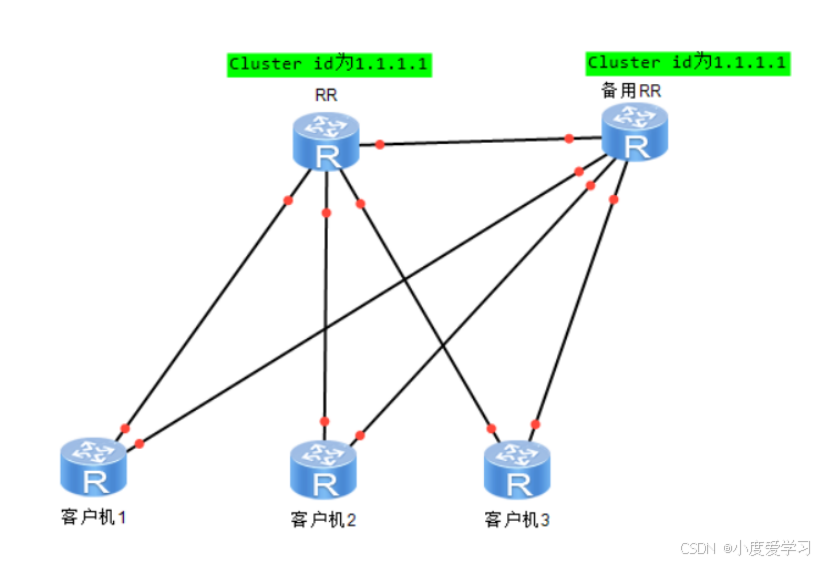

（例如：一条路由从客户机1传到RR，RR会将Cluster id为1.1.1.1这个属性写给这个路由，RR再传到备用RR，会检查自身的Cluster id，发现学到的路由Cluster id与自己一样，就直接丢弃）
Cluster-list用于路由优选，短的优先
特殊情况：不受Cluster-list防环机制的约束，依然形成环路

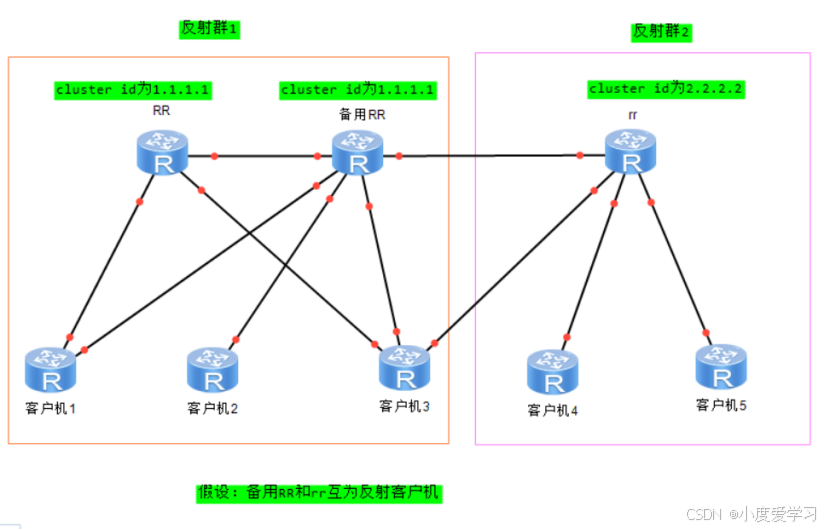

思考：一条路由从客户机3传到备用RR，再传到rr，rr会不会传给客户机3？
答案：会，解决方法用originator_ID
（2）originator_ID：起源ID
由路由器反射器反射一条路由时产生，会在反射出去的路由中增加originator_ID，它就是本地AS路由器的BGP路由器的router-id；
即使这条反射路由经过多个RR，当BGP路由器收到一条携带Originator_ID属性的IBGP路由，并且Originator_ID属性值与自身的Router ID相同，则它会忽略关于该条路由的更新。
originator_ID用于路由优选，短的优先
1.8、总结BGP的防环机制
（1）AS_PATH：解决AS之间的环路问题
（2）IBGP的水平分割：解决一个AS内部IBGP邻居之间环路问题
（3）当一个反射群中存在多个反射器时，通过Cluster-list防环，(BGP反射器)
（4）originator_ID：在多个反射群之间，通过originator_ID防环，(BGP反射器)
1.9、注意事项
反射路由无法使用策略去更改路由属性
1.10、实验配置
[R2-bgp]peer 3.3.3.3 reflect-client //在反射器上配置其反射客户机
[R2-bgp]reflector cluster-id 2.2.2.2 //配置反射器的集群id
