在前几章实验中我们都没有涉及到 I.MX6U 的时钟和主频配置操作，全部使用的默认配置，默认配置下 I.MX6U 工作频率为 396MHz。但是 I.MX6U 系列标准的工作频率为 528MHz，有些型号甚至可以工作到 696MHz。本章我们就学习 I.MX6U 的时钟系统，学习如何配置 I.MX6U 的系统时钟和其他的外设时钟，使其工作频率为 528MHz，其他的外设时钟源都工作在 NXP 推荐的频率。
I.MX6U 的系统主频为 528MHz，有些型号可以跑到 696MHz，但是默认情况下内部 boot rom 会将 I.MX6U 的主频设置为 396MHz，这个我们在 9.2 小节已经讲过了。我们在使用 I.MX6U的时候肯定是要发挥它的最大性能，那么主频肯定要设置到 528MHz(其它型号可以设置更高，比如 696MHz)，其它的外设时钟也要设置到 NXP 推荐的值。I.MX6U 的系统时钟在《I.MX6ULL/I.MX6UL 参考手册》的第 10 章“Chapter 10 Clock and Power Management”和第18 章“Chapter 18 Clock Controller Module (CCM)”这两章有详细的讲解。
系统时钟来源

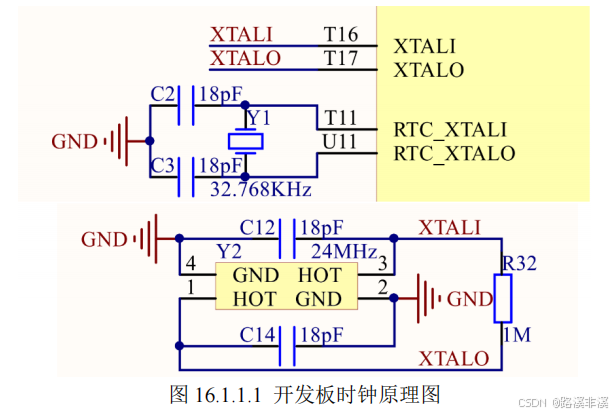

打开 I.MX6U-ALPHA 开发板原理图，开发板时钟原理图如图 16.1.1.1 所示：
从图 16.1.1.1 可以看出 I.MX6U-ALPHA 开发板的系统时钟来源于两部分：32.768KHz 和24MHz 的晶振，其中 32.768KHz 晶振是 I.MX6U 的 RTC 时钟源，24MHz 晶振是 I.MX6U 内核和其它外设的时钟源，也是我们重点要分析的。
7 路 PLL 时钟源

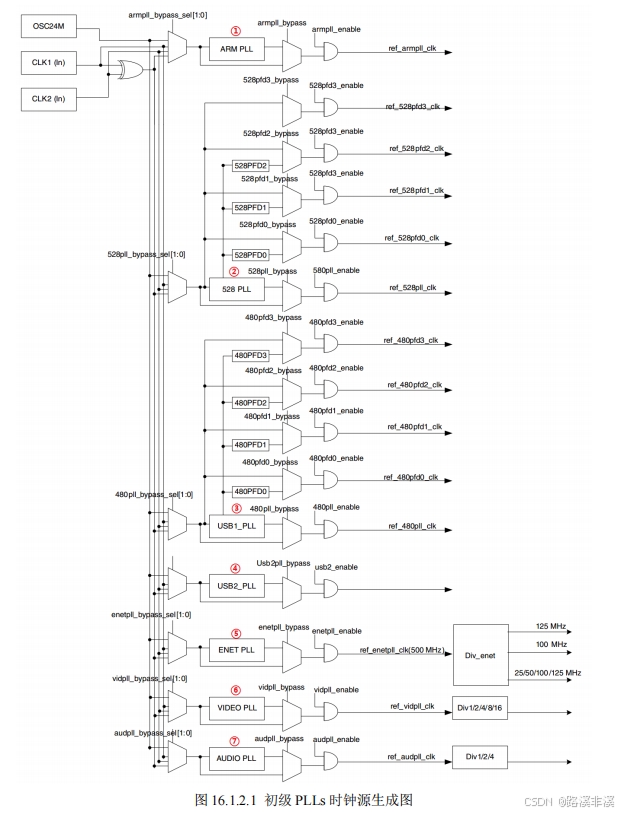

I.MX6U 的外设有很多，不同的外设时钟源不同，NXP 将这些外设的时钟源进行了分组，一共有 7 组，这 7 组时钟源都是从 24MHz 晶振 PLL 而来的，因此也叫做 7 组 PLL，这 7 组 PLL结构如图 16.1.1.2 所示：
图 16.1.2.1 展示了 7 个 PLL 的关系，我们依次来看一下这 7 个 PLL 都是什么做什么的：
①、 ARM_PLL（PLL1），此路 PLL 是供 ARM 内核使用的，ARM 内核时钟就是由此 PLL生成的，此 PLL 通过编程的方式最高可倍频到 1.3GHz。
②、528_PLL(PLL2)，此路 PLL 也叫做 System_PLL，此路 PLL 是固定的 22 倍频，不可编程修改。因此，此路 PLL 时钟=24MHz * 22 = 528MHz，这也是为什么此 PLL 叫做 528_PLL 的原因。此 PLL 分出了 4 路 PFD，分别为：PLL2_PFD0~PLL2_PFD3，这 4 路 PFD 和 528_PLL共同作为其它很多外设的根时钟源。通常 528_PLL 和这 4 路 PFD 是 I.MX6U 内部系统总线的时钟源，比如内处理逻辑单元、DDR 接口、NAND/NOR 接口等等。
③、USB1_PLL(PLL3)，此路 PLL 主要用于 USBPHY，此 PLL 也有四路 PFD，为：PLL3_PFD0~PLL3_PFD3，USB1_PLL 是固定的 20 倍频，因此 USB1_PLL=24MHz *20=480MHz。USB1_PLL虽然主要用于USB1PHY，但是其和四路PFD同样也可以作为其他外设的根时钟源。
④、USB2_PLL(PLL7，没有写错！就是 PLL7，虽然序号标为 4，但是实际是 PLL7)，看名字就知道此路PLL是给USB2PHY 使用的。同样的，此路PLL固定为20倍频，因此也是480MHz。
⑤、ENET_PLL(PLL6),此路 PLL 固定为 20+5/6 倍频，因此 ENET_PLL=24MHz * (20+5/6) = 500MHz。此路 PLL 用于生成网络所需的时钟，可以在此 PLL 的基础上生成 25/50/100/125MHz的网络时钟。
⑥、VIDEO_PLL(PLL5),此路 PLL 用于显示相关的外设，比如 LCD，此路 PLL 的倍频可以调整，PLL 的输出范围在 650MHz~1300MHz。此路 PLL 在最终输出的时候还可以进行分频，可选 1/2/4/8/16 分频。
⑦、AUDIO_PLL(PLL4),此路 PLL 用于音频相关的外设，此路 PLL 的倍频可以调整，PLL的输出范围同样也是650MHz~1300MHz，此路 PLL 在最终输出的时候也可以进行分频，可选1/2/4 分频。
时钟树简介

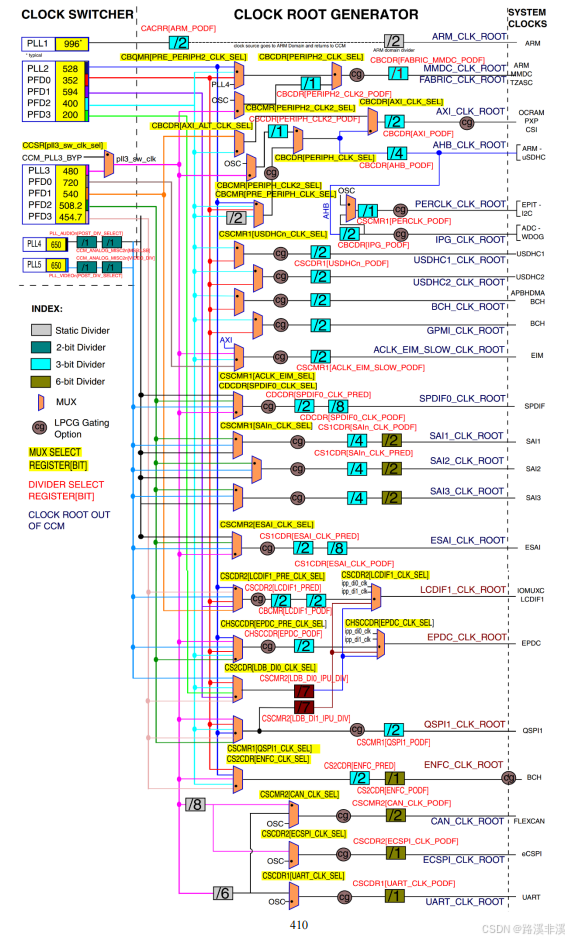

在上一小节讲解了 7 路 PLL，I.MX6U 的所有外设时钟源都是从这 7 路 PLL 和有些 PLL 的PFD 而来的，这些外设究竟是如何选择 PLL 或者 PFD 的？这个就要借助《IMX6ULL 参考手册》里面的时钟树了，在“Chapter 18 Clock Controller Module (CCM)”的 18.3 小节给出了 I.MX6U详细的时钟树图，如图 16.1.3.1 所示：

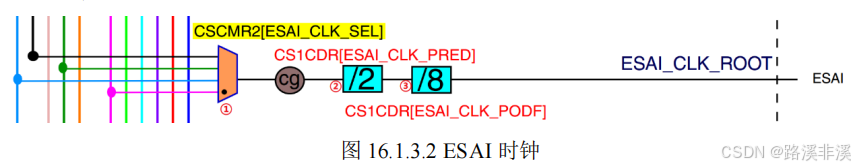

在图 16.1.3.1 中一共有三部分：CLOCK_SWITCHER、CLOCK ROOT GENERATOR 和SYSTEM CLOCKS。其中左边的 CLOCK_SWITCHER 就是我们上一小节讲解的那 7 路 PLL 和8 路 PFD，右边的 SYSTEM CLOCKS 就是芯片外设，中间的 CLOCK ROOT GENERATOR 是最复杂的！这一部分就像“月老”一样，给左边的CLOCK_SWITCHER和右边的SYSTEM CLOCKS进行牵线搭桥。外设时钟源是有多路可以选择的，CLOCK ROOT GENERATOR 就负责从 7 路 PLL 和 8 路 PFD 中选择合适的时钟源给外设使用。具体操作肯定是设置相应的寄存器，我们以ESAI 这个外设为例，ESAI 的时钟图如图 16.1.3.2 所示：
在图 16.1.3.2 中我们分为了 3 部分，这三部分如下：

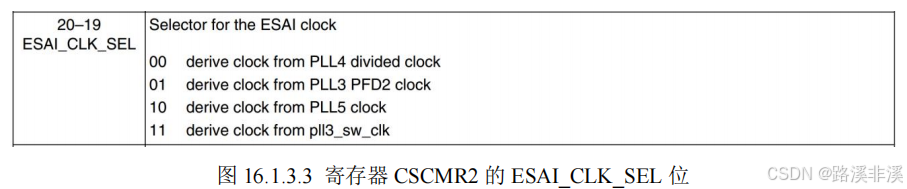

①、此部分是时钟源选择器，ESAI 有 4 个可选的时钟源：PLL4、PLL5、PLL3_PFD2 和pll3_sw_clk 。 具 体 选 择 哪 一 路 作 为 ESAI 的 时 钟 源 是 由 寄 存 器 CCM->CSCMR2 的ESAI_CLK_SEL 位来决定的，用户可以自由配置，配置如图 16.1.3.3 所示：
②、此部分是 ESAI 时钟的前级分频，分频值由寄存器 CCM_CS1CDR 的 ESAI_CLK_PRED来确定的，可设置 1~8 分频，假如现在 PLL4=650MHz，我们选择 PLL4 作为 ESAI 时钟，前级分频选择 2 分频，那么此时的时钟就是 650/2=325MHz。
③、此部分又是一个分频器，对②中输出的时钟进一步分频，分频值由寄存器CCM_CS1CDR 的 ESAI_CLK_PODF 来决定，可设置 1~8 分频。假如我们设置为 8 分频的话，经过此分频器以后的时钟就是 325/8=40.625MHz。因此最终进入到 ESAI 外设的时钟就是40.625MHz。
上面我们以外设 ESAI 为例讲解了如何根据图 16.1.3.1 来设置外设的时钟频率，其他的外设基本类似的，大家可以自行分析一下其他的外设。关于外设时钟配置相关内容全部都在《I.MX6ULL 参考手册》的第 18 章。
内核时钟设置

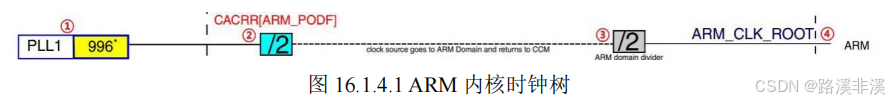

I.MX6U 的时钟系统前面几节已经分析的差不多了，现在就可以开始设置相应的时钟频率了。先从主频开始，我们将 I.MX6U 的主频设置为 528MHz，根据图 16.1.3.2 的时钟树可以看到ARM 内核时钟如图 16.1.4.1 所示：
在图 16.1.4.1 中各部分如下：
①、内核时钟源来自于 PLL1，假如此时 PLL1 为 996MHz。
②、通过寄存器 CCM_CACRR 的 ARM_PODF 位对 PLL1 进行分频，可选择 1/2/4/8 分频，假如我们选择 2 分频，那么经过分频以后的时钟频率是 996/2=498MHz。
③、大家不要被此处的 2 分频给骗了，此处没有进行 2 分频(我就被这个 2 分频骗了好久，主频一直配置不正确！)。
④、经过第②步 2 分频以后的 498MHz 就是 ARM 的内核时钟，也就是 I.MX6U 的主频。

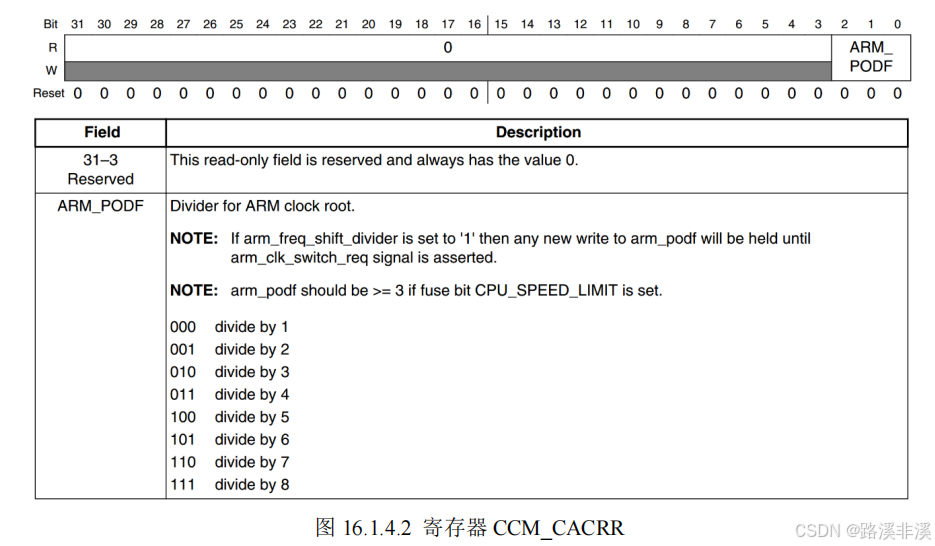

经过上面几步的分析可知，假如我们要设置内核主频为 528MHz，那么 PLL1 可以设置为1056MHz，寄存器 CCM_CACRR 的 ARM_PODF 位设置为 2 分频即可。同理，如果要将主频设置为 696MHz，那么 PLL1 就可以设置为 696MHz，CCM_CACRR 的 ARM_PODF 设置为 1 分频即可。现在问题很清晰了，寄存器 CCM_CACRR 的 ARM_PODF 位很好设置，PLL1 的频率可以通过寄存器 CCM_ANALOG_PLL_ARMn 来设置。接下来详细的看一下 CCM_CACRR 和CCM_ANALOG_PLL_ARMn 这两个寄存器，CCM_CACRR 寄存器结构如图 16.1.4.2 所示：

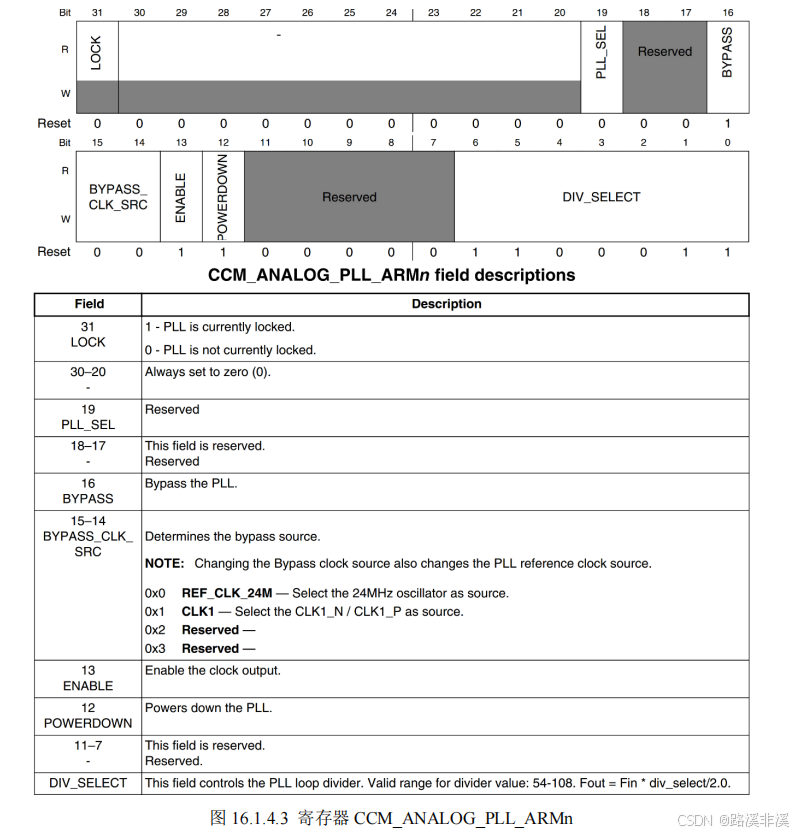

寄存器 CCM_CACRR 只有 ARM_PODF 位，可以设置为 0~7，分别对应 1~8 分频。如果要设置为2分频的话CCM_CACRR就要设置为1。再来看一下寄存器CCM_ANALOG_PLL_ARMn，此寄存器结构如图 16.1.4.3 所示：
在寄存器 CCM_ANALOG_PLL_ARMn 中重要的位如下：
ENABLE: 时钟输出使能位，此位设置为 1 使能 PLL1 输出，如果设置为 0 的话就关闭 PLL1输出。
DIV_SELECT: 此位设置 PLL1 的输出频率，可设置范围为：54~108，PLL1 CLK = Fin * div_seclec/2.0，Fin=24MHz。如果 PLL1 要输出 1056MHz 的话，div_select 就要设置为 88。在修改 PLL1 时钟频率的时候我们需要先将内核时钟源改为其他的时钟源，PLL1 可选择的时钟源如图 16.1.4.4 所示：
①、pll1_sw_clk 也就是 PLL1 的最终输出频率。
②、此处是一个选择器，选择 pll1_sw_clk 的时钟源，由寄存器 CCM_CCSR 的PLL1_SW_CLK_SEL 位决定 pll1_sw_clk 是选择 pll1_main_clk 还是 step_clk。正常情况下应该选择 pll1_main_clk，但是如果要对 pll1_main_clk(PLL1)的频率进行调整的话，比如我们要设置PLL1=1056MHz，此时就要先将 pll1_sw_clk 切换到 step_clk 上。等 pll1_main_clk 调整完成以后再切换回来。
③、此处也是一个选择器，选择 step_clk 的时钟源，由寄存器 CCM_CCSR 的 STEP_SEL 位来决定 step_clk 是选择 osc_clk 还是 secondary_clk。一般选择 osc_clk，也就是 24MHz 的晶振。
这里我们就用到了一个寄存器 CCM_CCSR，此寄存器结构如图 16.1.4.5 所示：
寄存器 CCM_CCSR 我们只用到了 STEP_SEL、PLL1_SW_CLK_SEL 这两个位，一个是用来选择 step_clk 时钟源的，一个是用来选择 pll1_sw_clk 时钟源的。
到这里，修改 I.MX6U 主频的步骤就很清晰了，修改步骤如下：
①、 设置寄存器 CCSR 的 STEP_SEL 位，设置 step_clk 的时钟源为 24M 的晶振。
②、设置寄存器 CCSR 的 PLL1_SW_CLK_SEL 位，设置 pll1_sw_clk 的时钟源为step_clk=24MHz，通过这一步我们就将 I.MX6U 的主频先设置为 24MHz，直接来自于外部的24M 晶振。
③、设置寄存器 CCM_ANALOG_PLL_ARMn，将 pll1_main_clk(PLL1)设置为 1056MHz。
④、设置寄存器 CCSR 的 PLL1_SW_CLK_SEL 位，重新将 pll1_sw_clk 的时钟源切换回pll1_main_clk，切换回来以后的 pll1_sw_clk 就等于 1056MHz。
⑤、最后设置寄存器 CCM_CACRR 的 ARM_PODF 为 2 分频，I.MX6U 的内核主频就为1056/2=528MHz。
PFD 时钟设置

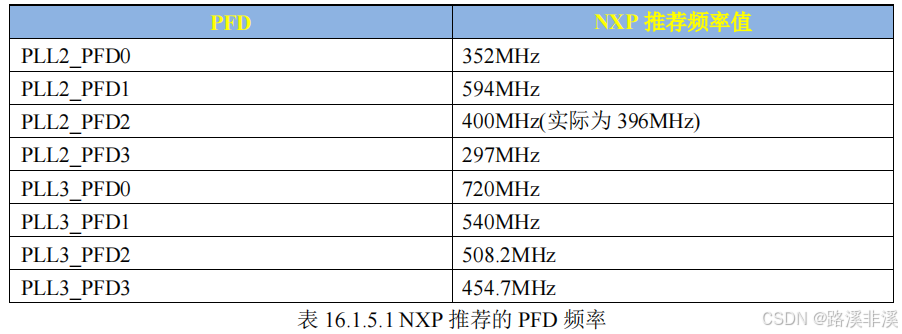

设置好主频以后我们还需要设置好其他的 PLL 和 PFD 时钟，PLL1 上一小节已经设置了，PLL2、PLL3 和 PLL7 固定为 528MHz、480MHz 和 480MHz，PLL4~PLL6 都是针对特殊外设的，用到的时候再设置。因此，接下来重点就是设置 PLL2 和 PLL3 的各自 4 路 PFD，NXP 推荐的这 8 路 PFD 频率如表 16.1.5.1 所示：

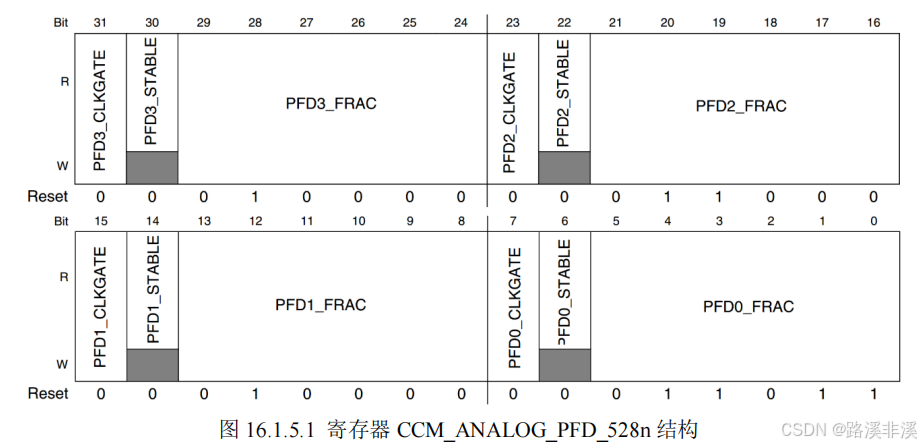

先设置 PLL2 的 4 路 PFD 频率，用到寄存器是 CCM_ANALOG_PFD_528n，寄存器结构如图 16.1.5.1 所示：
从图 16.1.5.1 可以看出，寄存器 CCM_ANALOG_PFD_528n 其实分为四组，分别对应PFD0~PFD3，每组 8 个 bit，我们就以 PFD0 为例，看一下如何设置 PLL2_PFD0 的频率。PFD0对应的寄存器位如下：
PFD0_FRAC: PLL2_PFD0 的分频数，PLL2_PFD0 的计算公式为 528*18/PFD0_FRAC，此为 可 设 置 的 范 围 为 12~35 。 如 果 PLL2_PFD0 的 频 率 要 设 置 为 352MHz 的 话PFD0_FRAC=528*18/352=27。
PFD0_STABLE: 此位为只读位，可以通过读取此位判断 PLL2_PFD0 是否稳定。
PFD0_CLKGATE: PLL2_PFD0 输出使能位，为 1 的时候关闭 PLL2_PFD0 的输出，为 0 的时候使能输出。

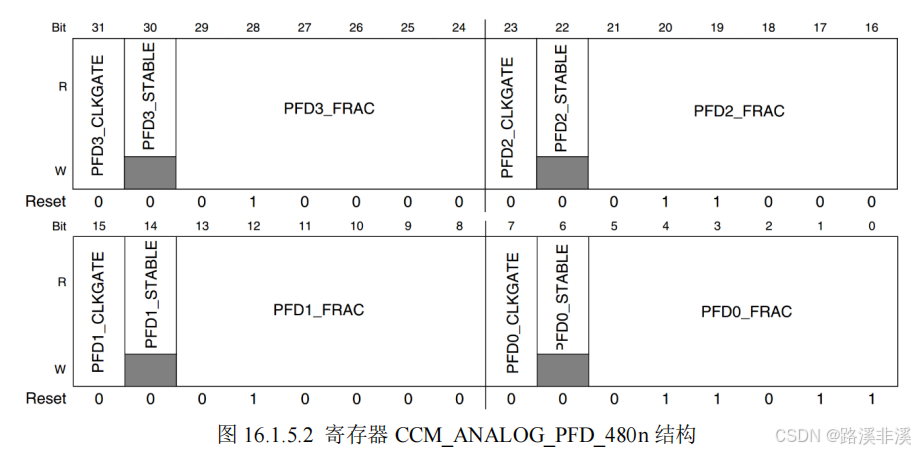

如果我们要设置 PLL2_PFD0 的频率为 352MHz 的话就需要设置 PFD0_FRAC 为 27，PFD0_CLKGATE 为 0 。 PLL2_PFD1~PLL2_PFD3 设置类似，频率计算公式都是528*18/PFDX_FRAC(X=1~3) ，因此 PLL2_PFD1=594MHz 的话， PFD1_FRAC=16；PLL2_PFD2=400MHz 的话 PFD2_FRAC 不能整除，因此取最近的整数值，即PFD2_FRAC=24，这样 PLL2_PFD2 实际为 396MHz；PLL2_PFD3=297MHz 的话，PFD3_FRAC=32。接 下 来 设 置 PLL3_PFD0~PLL3_PFD3 这 4 路 PFD 的 频 率 ， 使 用 到 的 寄 存 器 是CCM_ANALOG_PFD_480n，此寄存器结构如图 16.1.5.2 所示：
从图 16.1.5.2 可以看出，寄存器 CCM_ANALOG_PFD_480n 和 CCM_ANALOG_PFD_528n的结构是一模一样的，只是一个是 PLL2 的，一个是 PLL3 的。寄存器位的含义也是一样的，只是 频 率 计 算 公 式 不 同 ， 比 如 PLL3_PFDX=480*18/PFDX_FRAC(X=0~3) 。如果PLL3_PFD0=720MHz 的话，PFD0_FRAC=12；如果 PLL3_PFD1=540MHz 的话，PFD1_FRAC=16; 如果 PLL3_PFD2=508.2MHz 的话，PFD2_FRAC=17；如果 PLL3_PFD3=454.7MHz 的话，PFD3_FRAC=19。
AHB、IPG 和 PERCLK 根时钟设置
7 路 PLL 和 8 路 PFD 设置完成以后最后还需要设置 AHB_CLK_ROOT 和 IPG_CLK_ROOT的时钟，I.MX6U 外设根时钟可设置范围如图 16.1.6.1 所示：

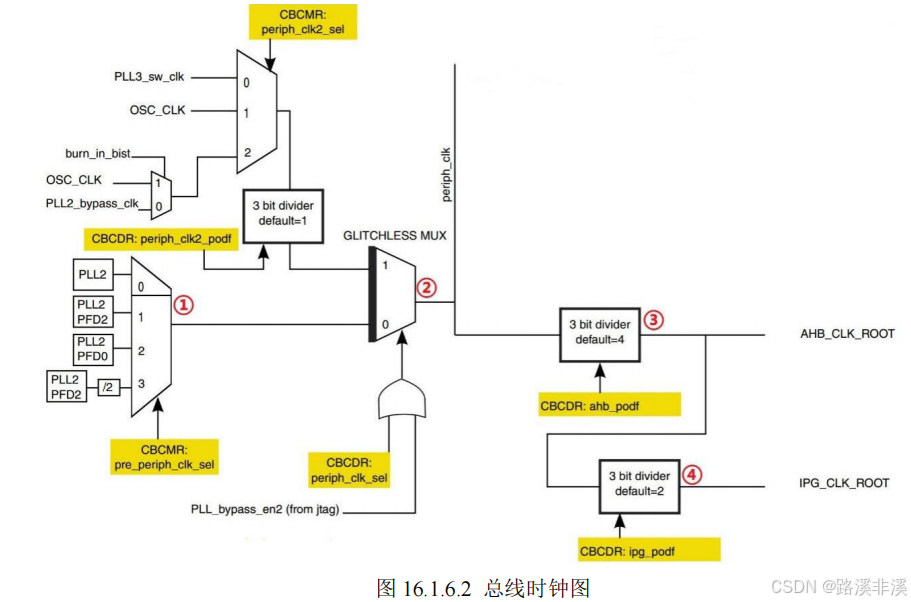

图 16.1.6.1 给出了大多数外设的根时钟设置范围，AHB_CLK_ROOT 最高可以设置 132MHz，IPG_CLK_ROOT 和PERCLK_CLK_ROOT 最高可以设置66MHz。那我们就将AHB_CLK_ROOT、IPG_CLK_ROOT 和PERCLK_CLK_ROOT 分 别 设 置 为 132MHz 、 66MHz 、 66MHz 。AHB_CLK_ROOT 和 IPG_CLK_ROOT 的设计如图 16.1.6.2 所示：
图 16.1.6.2 就是 AHB_CLK_ROOT 和 IPG_CLK_ROOT 的时钟图，图中分为了部分。
①、此选择器用来选择 pre_periph_clk 的时钟源，可以选择 PLL2、PLL2_PFD2、PLL2_PFD0和 PLL2_PFD2/2。寄存器 CCM_CBCMR 的 PRE_PERIPH_CLK_SEL 位决定选择哪一个，默认选择 PLL2_PFD2，因此pre_periph_clk=PLL2_PFD2=396MHz。
②、此选择器用来选择 periph_clk 的时钟源，由寄存器 CCM_CBCDR 的 PERIPH_CLK_SEL位与 PLL_bypass_en2 组成的或来选择。当 CCM_CBCDR 的 PERIPH_CLK_SEL 位为 0 的时候periph_clk=pr_periph_clk=396MHz。
③、通过 CBCDR 的 AHB_PODF 位来设置 AHB_CLK_ROOT 的分频值，可以设置 1~8 分频，如果想要 AHB_CLK_ROOT=132MHz 的话就应该设置为 3 分频：396/3=132MHz。图 16.1.6.2中虽然写的是默认 4 分频，但是 I.MX6U 的内部 boot rom 将其改为了 3 分频！
④、通过 CBCDR 的 IPG_PODF 位来设置 IPG_CLK_ROOT 的分频值，可以设置 1~4 分频，IPG_CLK_ROOT 时钟源是 AHB_CLK_ROOT，要想 IPG_CLK_ROOT=66MHz 的话就应该设置2 分频：132/2=66MHz。

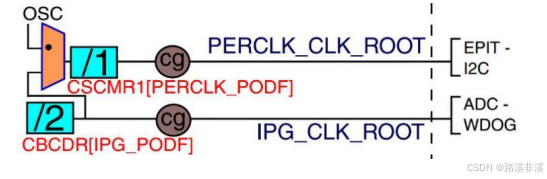

最后要设置的就是 PERCLK_CLK_ROOT 时钟频率，其时钟结构图如图 16.1.6.3 所示：
从 图 16.1.6.3 可 以 看 出 ， PERCLK_CLK_ROOT 来 源 有 两 种 ： OSC(24MHz) 和IPG_CLK_ROOT，由寄存器 CCM_CSCMR1 的 PERCLK_CLK_SEL 位来决定，如果为 0 的话PERCLK_CLK_ROOT 的时钟源就是 IPG_CLK_ROOT=66MHz 。可以通过寄存器CCM_CSCMR1 的 PERCLK_PODF 位来设置分频，如果要设置 PERCLK_CLK_ROOT 为 66MHz的话就要设置为 1 分频。
在上面的设置中用到了三个寄存器：CCM_CBCDR、CCM_CBCMR 和 CCM_CSCMR1，我们依次来看一下这些寄存器，CCM_CBCDR 寄存器结构如图 16.1.6.4 所示：
寄存器 CCM_CBCDR 各个位的含义如下：
PERIPH_CLK2_PODF：periph2 时钟分频，可设置 0~7，分别对应 1~8 分频。
PERIPH2_CLK_SEL：选择 peripheral2 的主时钟，如果为 0 的话选择 PLL2，如果为 1 的话选择 periph2_clk2_clk。修改此位会引起一次与 MMDC 的握手，所以修改完成以后要等待握手完成，握手完成信号由寄存器 CCM_CDHIPR 中指定位表示。
PERIPH_CLK_SEL：peripheral 主时钟选择，如果为 0 的话选择 PLL2，如果为 1 的话选择 periph_clk2_clock。修改此位会引起一次与 MMDC 的握手，所以修改完成以后要等待握手完成，握手完成信号由寄存器 CCM_CDHIPR 中指定位表示。
AXI_PODF：axi 时钟分频，可设置 0~7，分别对应 1~8 分频。
AHB_PODF：ahb 时钟分频，可设置 0~7，分别对应 1~8 分频。修改此位会引起一次与MMDC 的握手，所以修改完成以后要等待握手完成，握手完成信号由寄存器 CCM_CDHIPR 中指定位表示。
IPG_PODF：ipg 时钟分频，可设置 0~3，分别对应 1~4 分频。
AXI_ALT_CLK_SEL：axi_alt 时钟选择，为 0 的话选择 PLL2_PFD2，如果为 1 的话选择PLL3_PFD1。
AXI_CLK_SEL：axi 时钟源选择，为 0 的话选择 periph_clk，为 1 的话选择 axi_alt 时钟。
FABRIC_MMDC_PODF：fabric/mmdc 时钟分频设置，可设置 0~7，分别对应 1~8 分频。
PERIPH2_CLK2_PODF：periph2_clk2 的时钟分频，可设置 0~7，分别对应 1~8 分频。
接下来看一下寄存器 CCM_CBCMR，寄存器结构如图 16.1.6.5 所示：
寄存器 CCM_CBCMR 各个位的含义如下：
LCDIF1_PODF：lcdif1 的时钟分频，可设置 0~7，分别对应 1~8 分频。
PRE_PERIPH2_CLK_SEL：pre_periph2 时钟源选择，00 选择 PLL2，01 选择 PLL2_PFD2，10 选择 PLL2_PFD0，11 选择 PLL4。
PERIPH2_CLK2_SEL：periph2_clk2 时钟源选择为 0 的时候选择 pll3_sw_clk，为 1 的时候选择 OSC。
PRE_PERIPH_CLK_SEL：pre_periph 时钟源选择，00 选择 PLL2，01 选择 PLL2_PFD2，10 选择 PLL2_PFD0，11 选择 PLL2_PFD2/2。
PERIPH_CLK2_SEL：peripheral_clk2 时钟源选择，00 选择 pll3_sw_clk，01 选择 osc_clk，10 选择 pll2_bypass_clk。

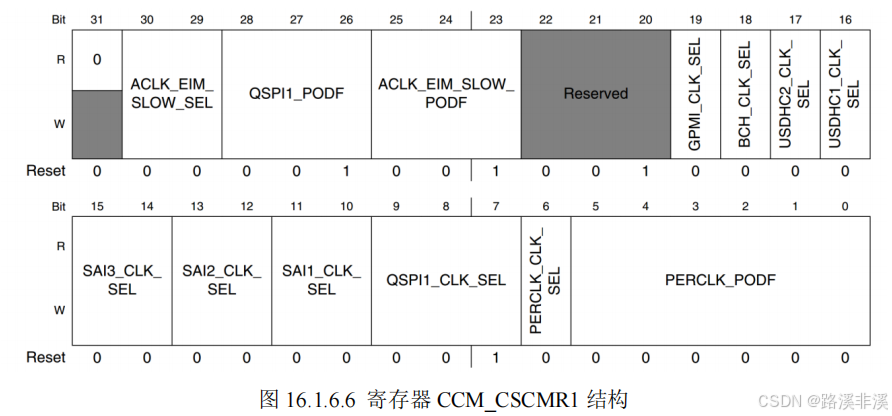

最后看一下寄存器 CCM_CSCMR1，寄存器结构如图 16.1.6.6 所示：
此寄存器主要用于外设时钟源的选择，比如 QSPI1、ACLK、GPMI、BCH 等外设，我们重点看一下下面两个位：
PERCLK_CK_SEL：perclk 时钟源选择，为 0 的话选择 ipg clk，为 1 的话选择 osc clk。
PERCLK_PODF：perclk 的时钟分频，可设置 0~7，分别对应 1~8 分频。
在修改如下时钟选择器或者分频器的时候会引起与 MMDC 的握手发生：
①、mmdc_podf
②、periph_clk_sel
③、periph2_clk_sel
④、arm_podf
⑤、ahb_podf
发生握手信号以后需要等待握手完成，寄存器 CCM_CDHIPR 中保存着握手信号是否完成，如果相应的位为 1 的话就表示握手没有完成，如果为 0 的话就表示握手完成，很简单，这里就不详细的列举寄存器 CCM_CDHIPR 中的各个位了。
另外在修改 arm_podf 和 ahb_podf 的时候需要先关闭其时钟输出，等修改完成以后再打开，否则的话可能会出现在修改完成以后没有时钟输出的问题。本教程需要修改寄存器CCM_CBCDR 的 AHB_PODF 位来设置AHB_ROOT_CLK 的时钟，所以在修改之前必须先关闭AHB_ROOT_CLK 的输出。但是笔者没有找到相应的寄存器，因此目前没法关闭，那也就没法设置 AHB_PODF 了。不过 AHB_PODF 内部 boot rom 设置为了 3 分频，如果 pre_periph_clk 的时钟源选择 PLL2_PFD2 的话，AHB_ROOT_CLK 也是 396MHz/3=132MHz。
至此，I.MX6U 的时钟系统就讲解完了，I.MX6U 的时钟系统还是很复杂的，大家要结合《I.MX6ULL 参考手册》中时钟相关的结构图来学习。本章我们也只是讲解了如何进行主频、PLL、PFD 和一些总线时钟的设置，关于具体的外设时钟设置我们在学习到的时候在详细的讲解。
