Trunk原理与配置
Trunk原理概述
Trunk（虚拟局域网中继技术）是指能让连接在不同交换机上的相同VLAN中的主机互通。

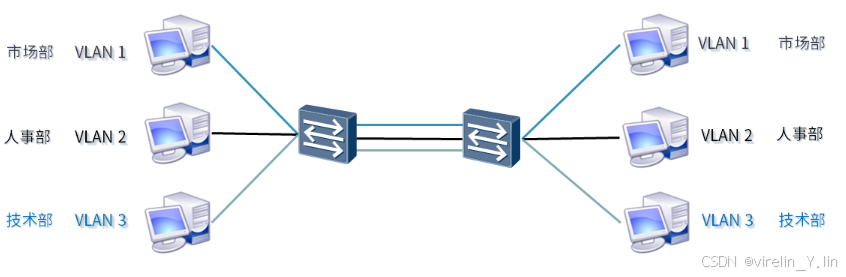

VLAN内通信
- 实现跨交换的同VLAN通信，通过Trunk链路，单条物理链路可透明传输多个VLAN数据，实现跨交换机的VLAN扩展。
- 如何实现交换机之间的相同VLAN通信

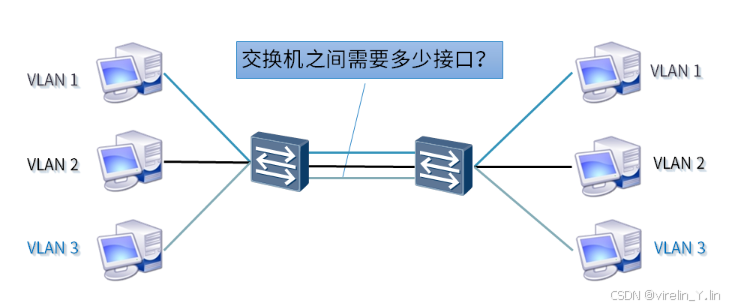

交换机之间每个VLAN一条链路，交换机间就需要多条链路，也需要多个接口

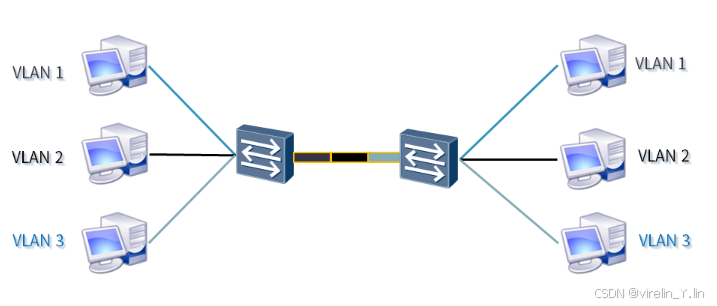

思考：交换机之间如果只用一条链路，如何传递多个VLAN数据（VLAN标签）？
- 交换机为每个去往其他交换机的数据帧打上VLAN标签

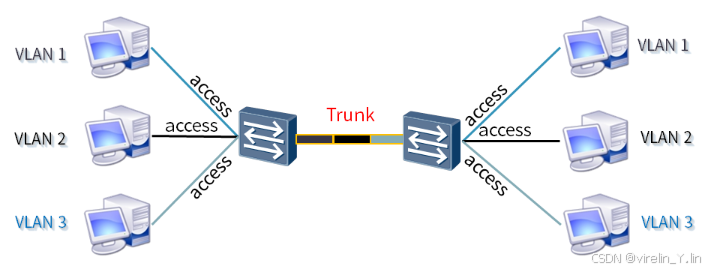

主机与交换机互连接口设置为Access模式
交换机与交换机互连接口设置为Trunk模式
Trunk接口
- 使用场景
通常用于交换机与交换机互连
- 特点
同时可以属于多个VLAN
接收数据帧，检查数据帧中的vlan标签，判断是否允许这个vlan标签通过，如果允许则接收数据帧，如果不允许则丢弃数据。

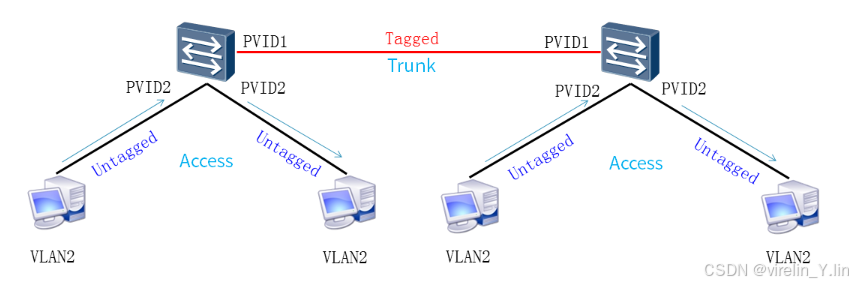

- Trunk接口
Trunk接口配置
配置Trunk接口
- 配置步骤
- 创建VLAN
- PC和交换机互连接口设置为Access模式，将接口加入指定的VLAN
- 交换机与交换机互连接口设置为Trunk模式，将接口加入VLAN（表示该接口允许哪些VLAN数据通过）
- 测试与验证

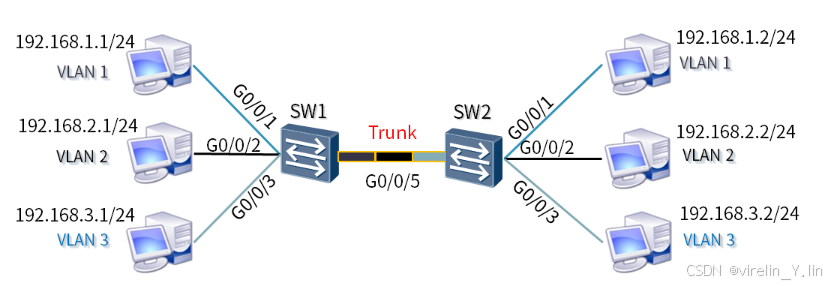

- 拓扑图
- 配置代码
- 第一步：在交换机SW1/SW2 上创建 VLAN
PC配置IP地址
在交换机SW1/SW2 上创建 VLAN
[SW1]vlan batch 2 3 //创建vlan 2 3[SW2]vlan batch 2 3
- 第二步：PC与交换机互连的接口设置Access并加入VLAN
SW1配置：
[SW1]interface g0/0/2 //进入接口
[SW1-GigabitGigabitEthernet0/o/2]portlink-type access //设置access模式
[SW1-GigabitGigabitEthernet0/0/2]port default vlan2 //接口加入vlan
[SW1-GigabitGigabitEthernet0/0/2]quit[SW1]interface g0/0/3
[SW1-GigabitEthernet0/0/3]portlink-type access
[SW1-GigabitEthernet0/0/3]port default vlan3
[SW1-GigabitEthernet0/0/3]quit
SW2配置：
[SW2]interface g0/0/2
SW2-GigabitEthernet0/0/2]port link-type access
[SW2-GigabitEthernet0/0/2]port default vlan 2
[SW1-GigabitEthernet0/0/2]quit
[SW2]interface g0/0/3
SW2-GigabitEthernet0/0/3]port link-type access
[SW2-GigabitEthernet0/0/3]port default vlan 3
[SW1-GigabitEthernet0/0/3]quit
- 第三步：交换机之间互连的接口设置为Trunk
将接口设置为Trunk模式
接口加入VLAN（接口允许哪些VLAN数据通过）
SW1配置：
[SW1]interface g0/0/5 //进入接口
[SW1-GigabitEthernet0/0/5]port link-type trunk //接口设置为trunk模式
[SW1-GigabitEthernet0/0/5]port trunk allow-pass vlan 2 3 //将接口加入vlan23
SW2配置：
[SW2]interface g0/0/5
[SW2-GigabitEthernet0/0/5]port link-type trunk
[SW2-GigabitEthernet0/o/5]port trunk allow-pass vlan 2 3
- 第四步：测试与验证
SW1和SW2中相同VLAN内的PC可以互相ping通
显示VLAN信息
[SW1]display vlan //显示所有vlan信息[sW1]display port vlan //显示VLAN中包含的接口信息
