问题分析

在钻孔过程中，钻头的运动可以分为两部分：

1. 公转：钻头的轴线绕理想轴线（钻孔中心线）做圆周运动。
2. 自转：钻头绕自身轴线做旋转运动。

由于公转和自转的叠加，钻尖的运动轨迹会形成复杂的曲线，最终钻出多边形孔。我们需要建立一个数学模型，详细描述钻尖的运动轨迹。

---

1. 定义坐标系和参数

• 设钻孔中心为原点 $ O$，建立固定坐标系$ Oxyz $，其中 $ z $轴为理想轴线（钻孔中心线）。
• 钻头的公转半径为$ R$（即钻头轴线到理想轴线的距离）。
• 钻头的自转半径为$ r $（即钻尖最大外径处到钻头轴线的距离）。
• 钻头的公转角速度为 $ \omega_p $（绕理想轴线旋转的角速度）。
• 钻头的自转角速度为 $ \omega_s $（绕自身轴线旋转的角速度）。
• 时间变量为 $ t $。

---

2. 描述钻头轴线的运动（公转）

钻头轴线在公转过程中绕理想轴线做圆周运动。其位置矢量 $ \mathbf{R}_c(t) $ 可以表示为：
$${\mathbf{R}}_c(t)=\left(\begin{array}{c}R\cos ({\omega }_{p}t)\\ R\sin ({\omega }_{p}t)\\ 0\end{array}\right)$$

---

3. 描述钻尖相对于钻头轴线的运动（自转）

钻尖绕钻头轴线做自转运动，其位置矢量 $ \mathbf{r}_s(t) $可以表示为：
$${\mathbf{r}}_s(t)=\left(\begin{array}{c}r\cos ({\omega }_{s}t+\varphi )\\ r\sin ({\omega }_{s}t+\varphi )\\ 0\end{array}\right)$$
其中 $ \phi $ 是初始相位角，表示钻尖在 $ t = 0 $时的初始位置。

---

4. 描述钻尖的绝对运动

钻尖的绝对位置 $ \mathbf{r}(t)$是钻头轴线的公转运动与钻尖自转运动的叠加：
$$\mathbf{r}(t)={\mathbf{R}}_c(t)+{\mathbf{r}}_s(t)$$
即：
$$\mathbf{r}(t)=\left(\begin{array}{c}R\cos ({\omega }_{p}t)+r\cos ({\omega }_{s}t+\varphi )\\ R\sin ({\omega }_{p}t)+r\sin ({\omega }_{s}t+\varphi )\\ 0\end{array}\right)$$

---

5. 分析运动轨迹的特性

钻尖的运动轨迹取决于公转角速度 $ \omega_p $ 和自转角速度 $\omega_s $的比值：

• 如果 $ \omega_p $ 和$ \omega_s $ 的比值为有理数，钻尖的运动轨迹是闭合的，形成多边形孔。
• 如果 $\omega_p $ 和 $ \omega_s $ 的比值为无理数，钻尖的运动轨迹是非闭合的，形成复杂的曲线。

5.1 多边形孔的形成条件

假设 $ \omega_p $ 和 $ \omega_s $ 的比值为有理数，即：
$$\frac{{\omega }_p}{{\omega }_s}=\frac{m}{n}$$
其中 $m$ 和$n $是互质的整数。此时，钻尖的运动轨迹是闭合的，且形成 $ n $边形的多边形孔。

5.2 钻尖轨迹的参数方程

钻尖的轨迹可以表示为：
$$x(t)=R\cos ({\omega }_{p}t)+r\cos ({\omega }_{s}t+\varphi )$$
$$y(t)=R\sin ({\omega }_{p}t)+r\sin ({\omega }_{s}t+\varphi )$$

---

6. 特殊情况分析

6.1 当 $ \omega_p = \omega_s $

如果公转角速度和自转角速度相等$ \omega_p = \omega_s $，则钻尖的运动轨迹为：
$$x(t)=R\cos ({\omega }_{p}t)+r\cos ({\omega }_{p}t+\varphi )$$
$$y(t)=R\sin ({\omega }_{p}t)+r\sin ({\omega }_{p}t+\varphi )$$
此时，钻尖的运动轨迹是一个半径为 $ R + r $ 的圆。

6.2 当 $ \omega_p = -\omega_s $

如果公转角速度和自转角速度大小相等但方向相反$ \omega_p = -\omega_s $，则钻尖的运动轨迹为：
$$x(t)=R\cos ({\omega }_{p}t)+r\cos (-{\omega }_{p}t+\varphi )$$
$$y(t)=R\sin ({\omega }_{p}t)+r\sin (-{\omega }_{p}t+\varphi )$$
此时，钻尖的运动轨迹是一个半径为 $ |R - r| $ 的圆。

---

7. 多边形孔的边数

多边形孔的边数 $n $ 由自转角速度$ \omega_s $ 和公转角速度 $ \omega_p $ 的比值决定：
$$n=\frac{{\omega }_s}{{\omega }_p}$$
例如：

• 如果 $ \omega_s = 2 \omega_p $，则 $ n = 2$，形成二边形（即直线）。
• 如果 $\omega_s = 3 \omega_p $，则 $ n = 3 $，形成三角形。
• 如果 $ \omega_s = 4 \omega_p $，则$ n = 4 $，形成四边形。

---

8. 总结

钻尖的运动轨迹由公转和自转的叠加决定，其参数方程为：
$$x(t)=R\cos ({\omega }_{p}t)+r\cos ({\omega }_{s}t+\varphi )$$
$$y(t)=R\sin ({\omega }_{p}t)+r\sin ({\omega }_{s}t+\varphi )$$
当 $ \omega_p $ 和 $ \omega_s $的比值为有理数时，钻尖的运动轨迹是闭合的，形成多边形孔。多边形孔的边数$ n$ 由$\omega_s / \omega_p $ 决定。通过调整$ \omega_p $ 和 $\omega_s $ 的比值，可以控制钻孔的形状和边数。

这个模型为钻头运动轨迹的分析和优化提供了理论基础。

为了基于 Python 求解这个模型，我们可以编写一个程序来计算钻尖的运动轨迹，并绘制其运动轨迹图。以下是详细的步骤和代码实现：

---

导入必要的库

我们需要使用 numpy 进行数学计算，使用 matplotlib 进行绘图。

import numpy as np
import matplotlib.pyplot as plt

---

定义参数

定义钻头的公转半径 $ R $、自转半径$ r $、公转角速度 $ \omega_p $、自转角速度 $ \omega_s$、初始相位角 $ \phi $ 以及时间范围。

# 定义参数
R = 5.0  # 公转半径
r = 1.0  # 自转半径
omega_p = 2.0  # 公转角速度 (rad/s)
omega_s = 3.0  # 自转角速度 (rad/s)
phi = 0.0  # 初始相位角
t_max = 10.0  # 最大时间
num_points = 1000  # 时间点数

---

计算钻尖的运动轨迹

根据运动方程，计算钻尖的位置 $ (x(t), y(t)) $。

# 生成时间数组
t = np.linspace(0, t_max, num_points)# 计算钻尖的位置
x = R * np.cos(omega_p * t) + r * np.cos(omega_s * t + phi)
y = R * np.sin(omega_p * t) + r * np.sin(omega_s * t + phi)

---

绘制钻尖的运动轨迹

使用 matplotlib 绘制钻尖的运动轨迹。

# 绘制钻尖的运动轨迹
plt.figure(figsize=(8, 8))
plt.plot(x, y, label="Drill Tip Trajectory", color="blue")
plt.scatter(x[0], y[0], color="red", label="Start Point")  # 起点
plt.scatter(x[-1], y[-1], color="green", label="End Point")  # 终点
plt.title("Drill Tip Trajectory (R={}, r={}, ωp={}, ωs={})".format(R, r, omega_p, omega_s))
plt.xlabel("x")
plt.ylabel("y")
plt.axis("equal")
plt.grid(True)
plt.legend()
plt.show()

---

完整代码

以下是完整的 Python 代码：

import numpy as np
import matplotlib.pyplot as plt# 定义参数
R = 5.0  # 公转半径
r = 1.0  # 自转半径
omega_p = 2.0  # 公转角速度 (rad/s)
omega_s = 3.0  # 自转角速度 (rad/s)
phi = 0.0  # 初始相位角
t_max = 10.0  # 最大时间
num_points = 1000  # 时间点数# 生成时间数组
t = np.linspace(0, t_max, num_points)# 计算钻尖的位置
x = R * np.cos(omega_p * t) + r * np.cos(omega_s * t + phi)
y = R * np.sin(omega_p * t) + r * np.sin(omega_s * t + phi)# 绘制钻尖的运动轨迹
plt.figure(figsize=(8, 8))
plt.plot(x, y, label="Drill Tip Trajectory", color="blue")
plt.scatter(x[0], y[0], color="red", label="Start Point")  # 起点
plt.scatter(x[-1], y[-1], color="green", label="End Point")  # 终点
plt.title("Drill Tip Trajectory (R={}, r={}, ωp={}, ωs={})".format(R, r, omega_p, omega_s))
plt.xlabel("x")
plt.ylabel("y")
plt.axis("equal")
plt.grid(True)
plt.legend()
plt.show()

---

运行结果

运行上述代码后，程序会绘制钻尖的运动轨迹图。根据参数 $ R $、$ r $、$ \omega_p $ 和 $ \omega_s $ 的不同，轨迹可能是圆形、多边形或其他复杂形状。

示例结果：

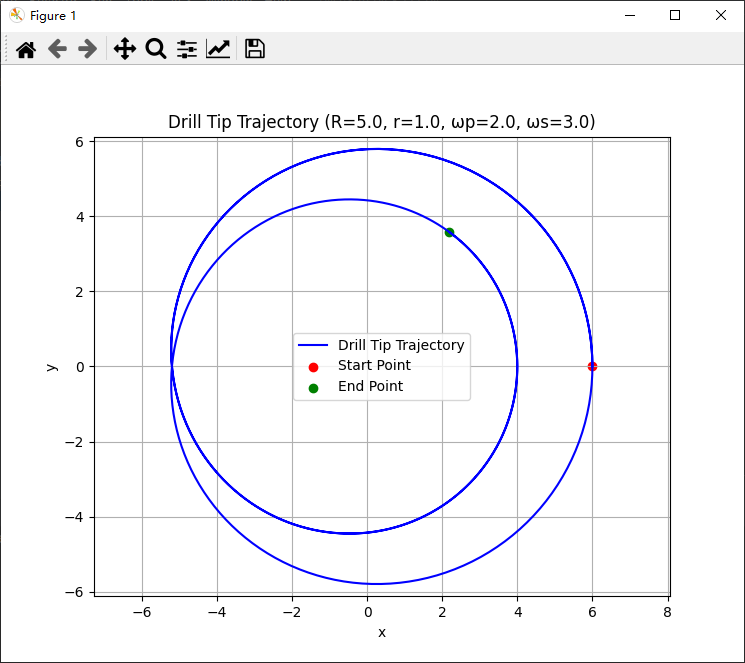

• 如果 $ \omega_p = 2 $ 和 $ \omega_s = 3 $，轨迹可能是一个五边形。

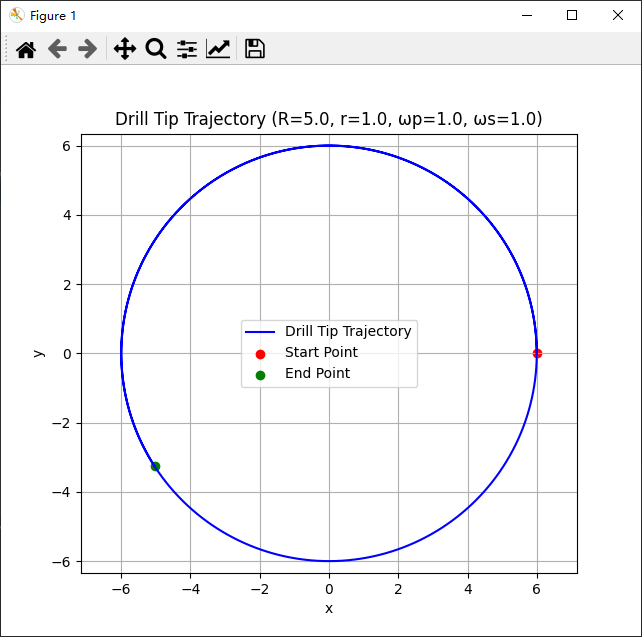

• 如果 $\omega_p = 1 $ 和 $ \omega_s = 1 $，轨迹是一个半径为 $ R + r $ 的圆。

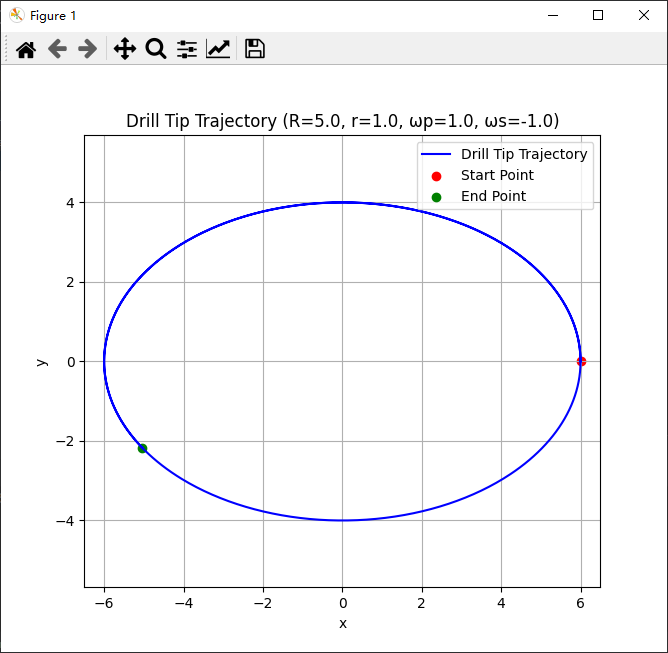

• 如果 $\omega_p = 1 $ 和 $\omega_s = -1 $，轨迹是一个半径为 $ |R - r| $的圆。

---

参数调整

可以通过调整以下参数来观察不同的运动轨迹：

• 公转半径 $ R $和自转半径$ r $。
• 公转角速度 $ \omega_p $ 和自转角速度 $ \omega_s$。
• 初始相位角 $ \phi$。

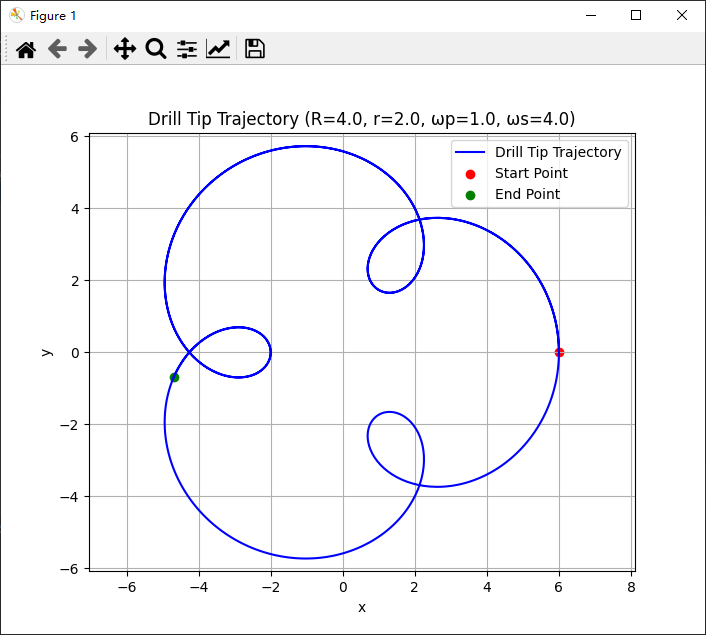

例如：

R = 4.0
r = 2.0
omega_p = 1.0
omega_s = 4.0

---
