基于路由策略的BGP路径控制实验笔记
基于路由策略的BGP路径控制实验笔记

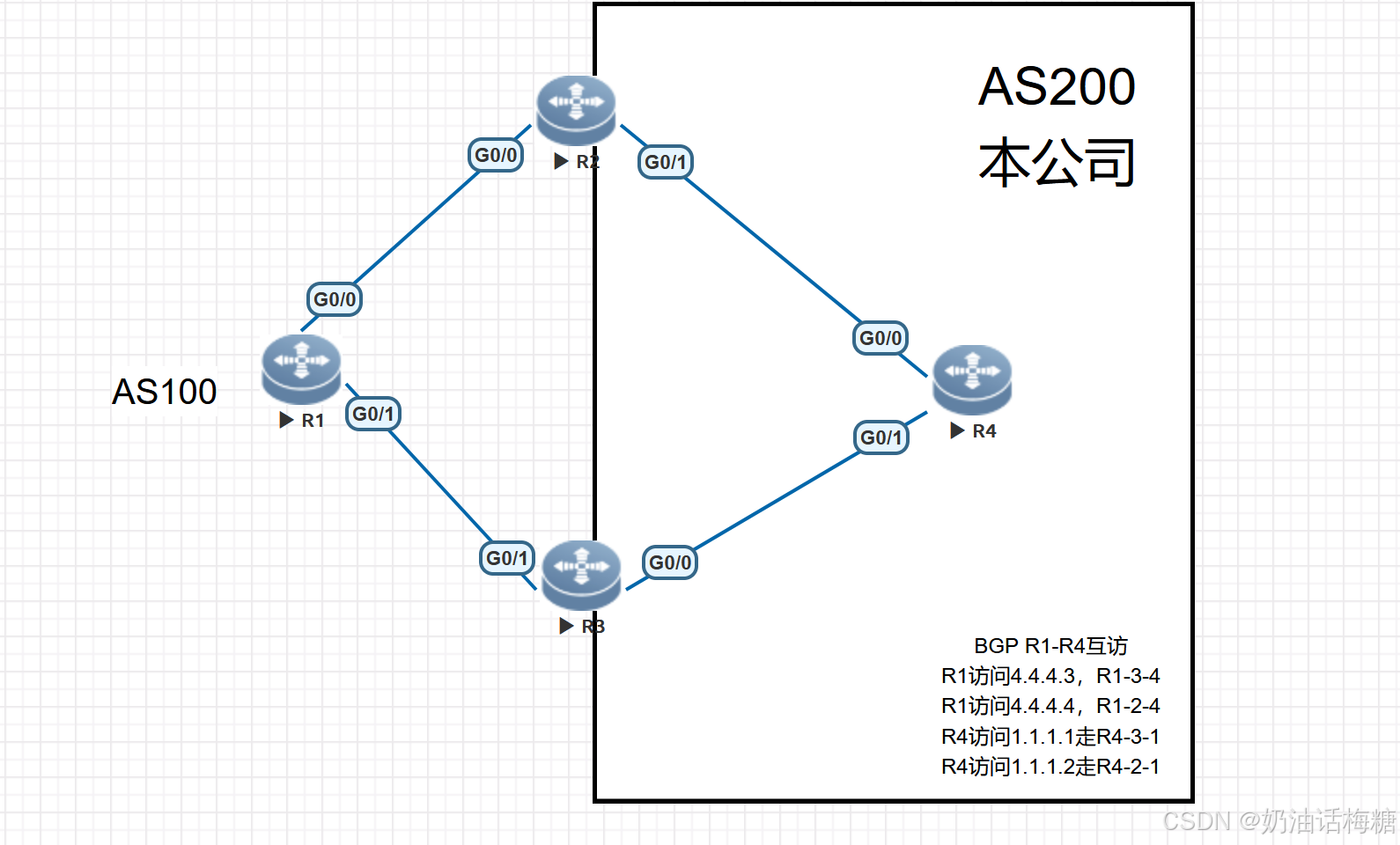

一、实验需求分析
通过BGP路由策略实现R1与R4的互访流量路径控制：
-
R1访问R4：
- 访问4.4.4.3时走R1-R3-R4路径
- 访问4.4.4.4时走R1-R2-R4路径
-
R4访问R1：
- 访问1.1.1.1时走R4-R3-R1路径
- 访问1.1.1.2时走R4-R2-R1路径
二、关键配置技术点
-
路由映射（Route-Map） ：
- 用于修改路由属性（如weight、origin）
- 结合ACL匹配特定路由条目
-
标准ACL：
- 精确匹配目标主机地址
-
BGP策略应用：
- 在邻居关系上应用入向/出向策略
-
OSPF与BGP联动：
- 使用环回口建立iBGP邻居
三、四大厂商配置对比（BGP路由策略）
| 配置项 | 思科（Cisco） | 华为（Huawei） | 华三（H3C） | 锐捷（Ruijie） |
|---|---|---|---|---|
| 路由映射创建 | route-map <NAME> permit <SEQ> | route-policy <NAME> permit node <SEQ> | route-policy <NAME> permit node <SEQ> | route-map <NAME> permit <SEQ> |
| 设置权重 | set weight <VALUE> | apply weight <VALUE> | apply weight <VALUE> | set weight <VALUE> |
| 匹配ACL | match ip address <ACL-NAME> | if-match acl <ACL-NUMBER> | if-match acl <ACL-NUMBER> | match ip address <ACL-NAME> |
| 应用策略到BGP邻居 | neighbor <IP> route-map <NAME> out | peer <IP> route-policy <NAME> export | peer <IP> route-policy <NAME> export | neighbor <IP> route-map <NAME> out |
| 标准ACL格式 | ip access-list standard <NAME> | acl number <NUMBER> | acl basic <NUMBER> | ip access-list standard <NAME> |
四、锐捷设备核心配置示例
! R1配置（锐捷）
router bgp 100neighbor 12.1.1.2 remote-as 200neighbor 13.1.1.3 remote-as 200!address-family ipv4neighbor 12.1.1.2 activateneighbor 12.1.1.2 route-map FROM_R2_IN inneighbor 13.1.1.3 activateneighbor 13.1.1.3 route-map FROM_R3_IN inroute-map FROM_R2_IN permit 10match ip address TO_R2_ACLset weight 200ip access-list standard TO_R2_ACL10 permit host 1.1.1.2
! R4配置（锐捷）
router bgp 200neighbor 2.2.2.2 route-map FROM_R2_IN inneighbor 3.3.3.3 route-map FROM_R3_IN in!address-family ipv4network 4.4.4.4 mask 255.255.255.255network 4.4.4.5 mask 255.255.255.255route-map FROM_R3_IN permit 10match ip address TO_R3_ACLset weight 200ip access-list standard TO_R3_ACL10 permit host 1.1.1.1
五、验证方法
-
路径追踪：

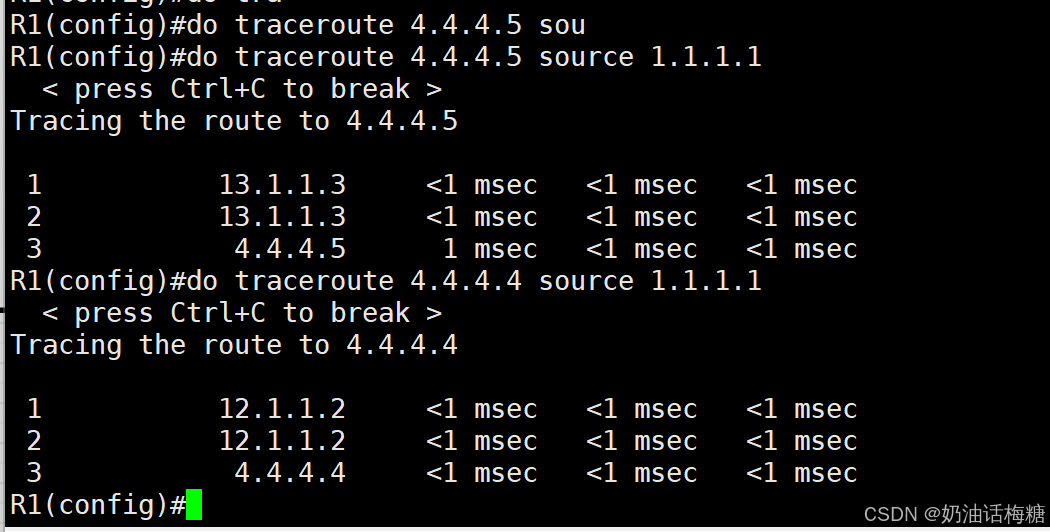

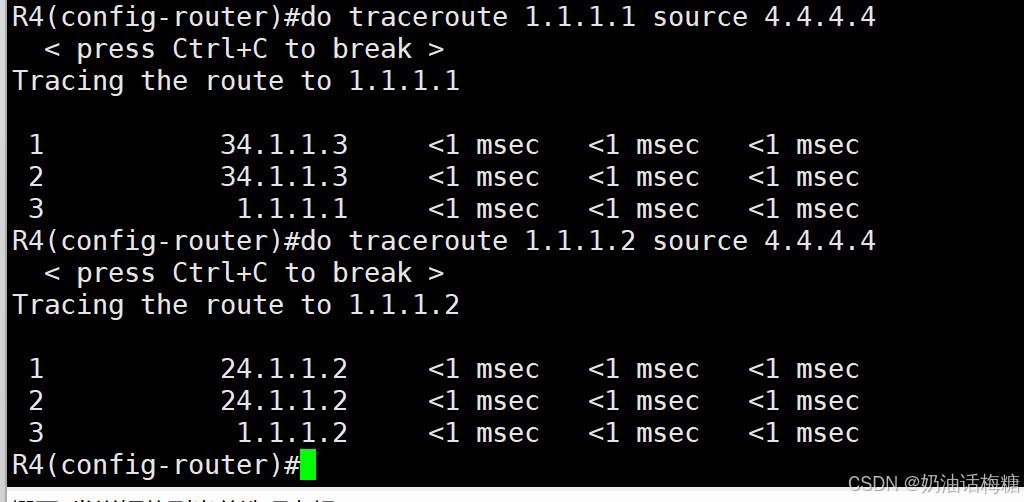

R1#traceroute 4.4.4.4 source 1.1.1.1 R4#traceroute 1.1.1.2 source 4.4.4.5
-
BGP表查看：
show ip bgp show ip bgp neighbors <IP> advertised-routes
六、厂商文档参考
- 思科BGP配置指南：https://www.cisco.com/c/en/us/support/docs/ip/border-gateway-protocol-bgp/13762-40.html
- 华为路由策略手册：https://support.huawei.com/enterprise/en/doc/EDOC1100057027
- 华三BGP配置手册：https://www.h3c.com/en/Technical_Documents/
- 锐捷BGP命令参考：https://www.ruijie.com.cn/faq/bgp-configuration-guide/
