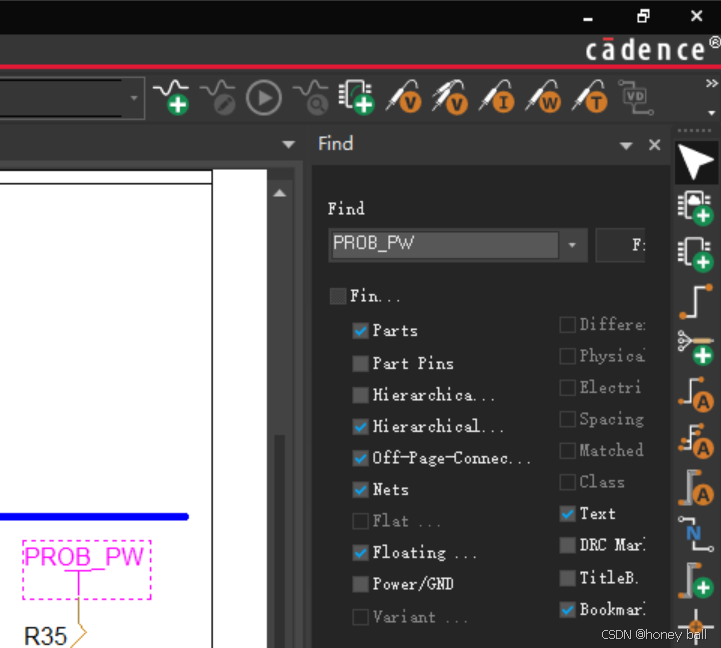

cadence原理图设计的过程中如何查找元器件： 在find面板中可以搜索元器件

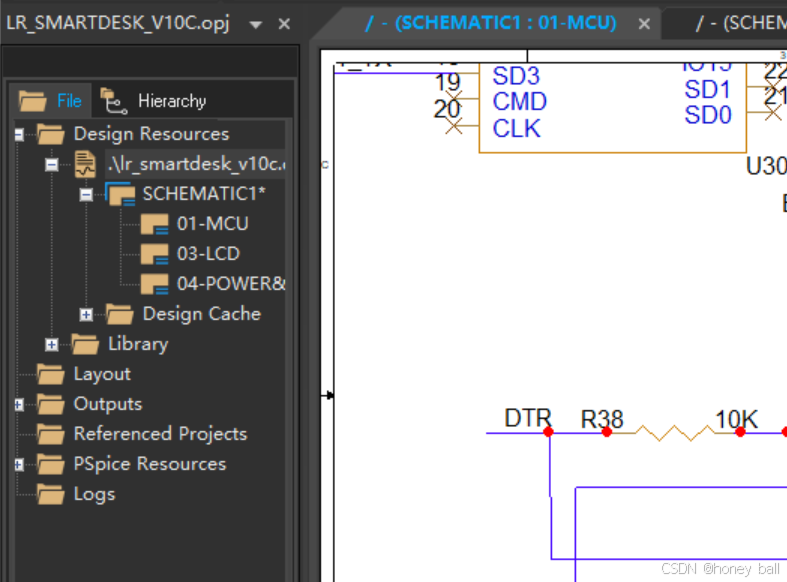

这里徐那种.dsn可以整个工程里面搜索，选择任意一个page可以在当前page里面搜索：
搜索结果在这个框中展现：

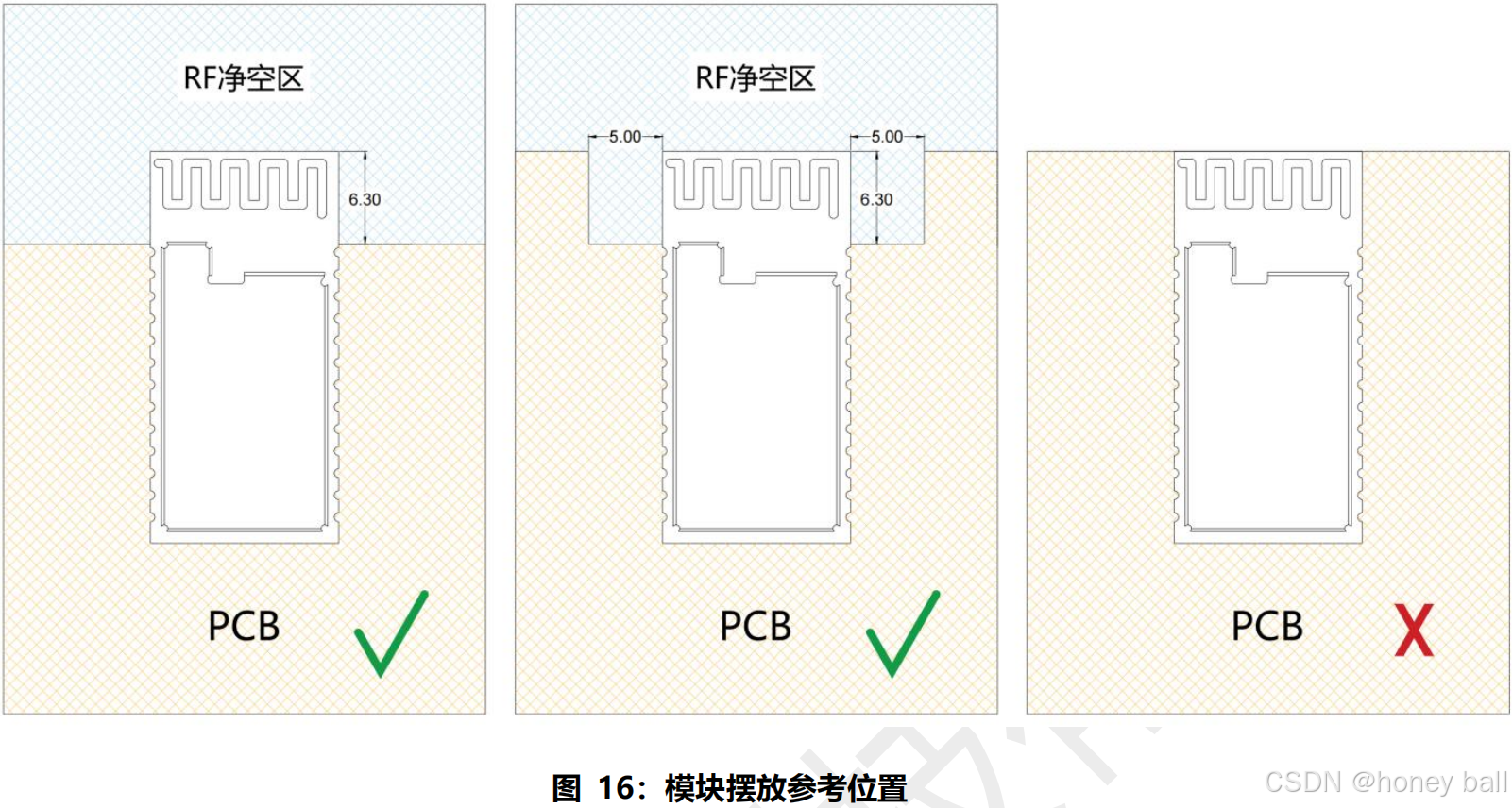

PCB中射频天线位置去铜皮处理：
cadence allegro如何快速隐藏电源/地网络飞线(鼠线)–allegro小技巧 – 吴川斌的博客 (mr-wu.cn)

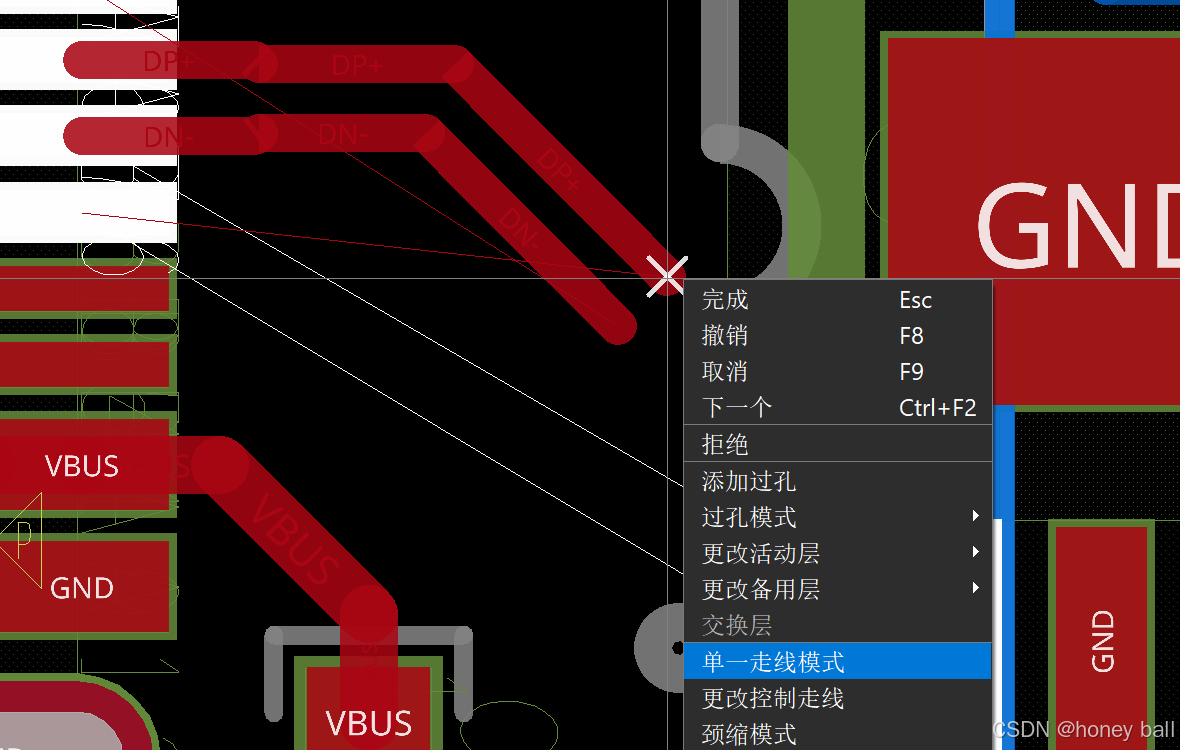

cadence中只要添加完查分对，点击D走线命令就可以直接走出差分线，无需专门的差分对走线命令，右键点击单一走线模式就可以进行差分对

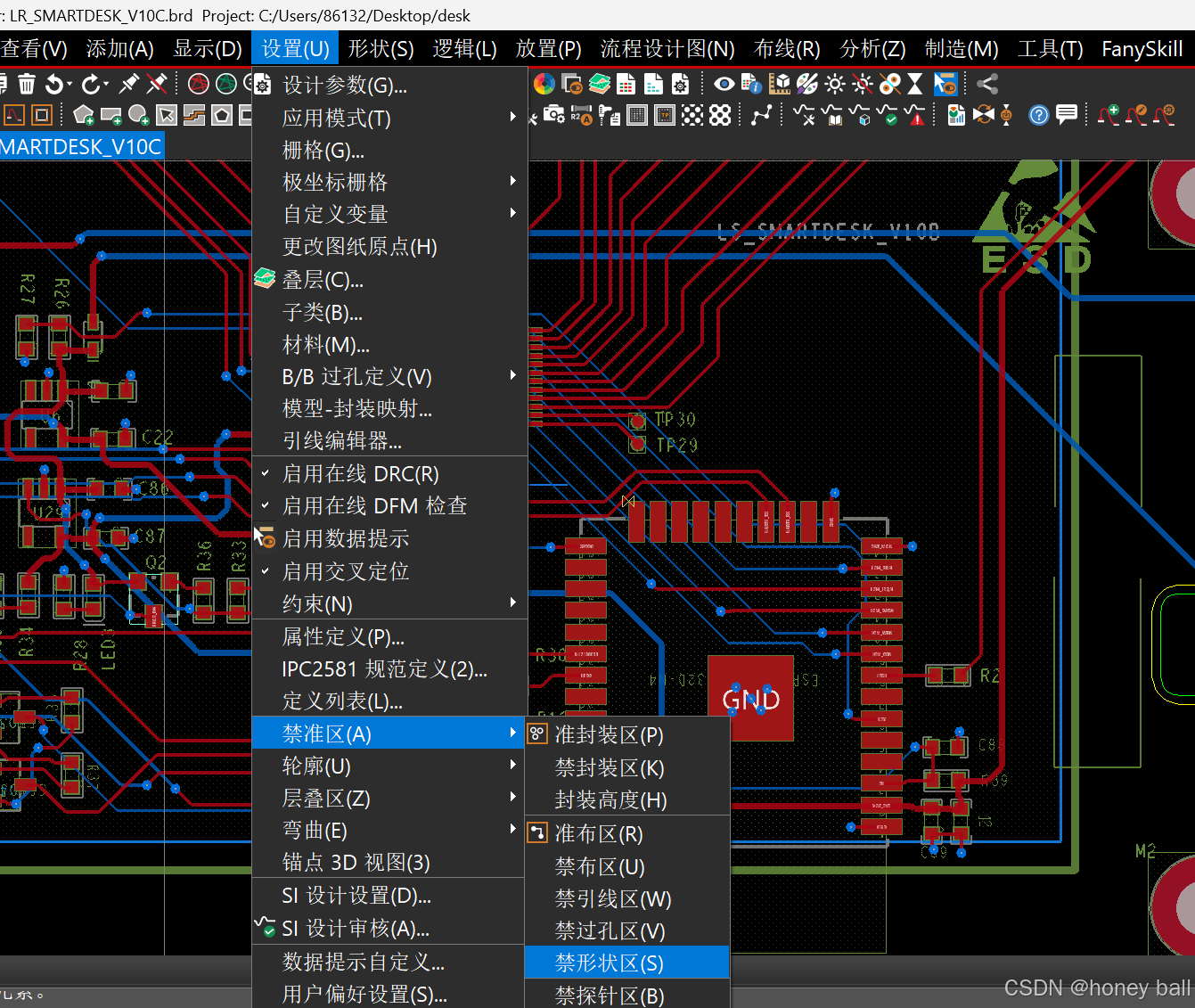

cadence如何设置禁止铺铜区域：

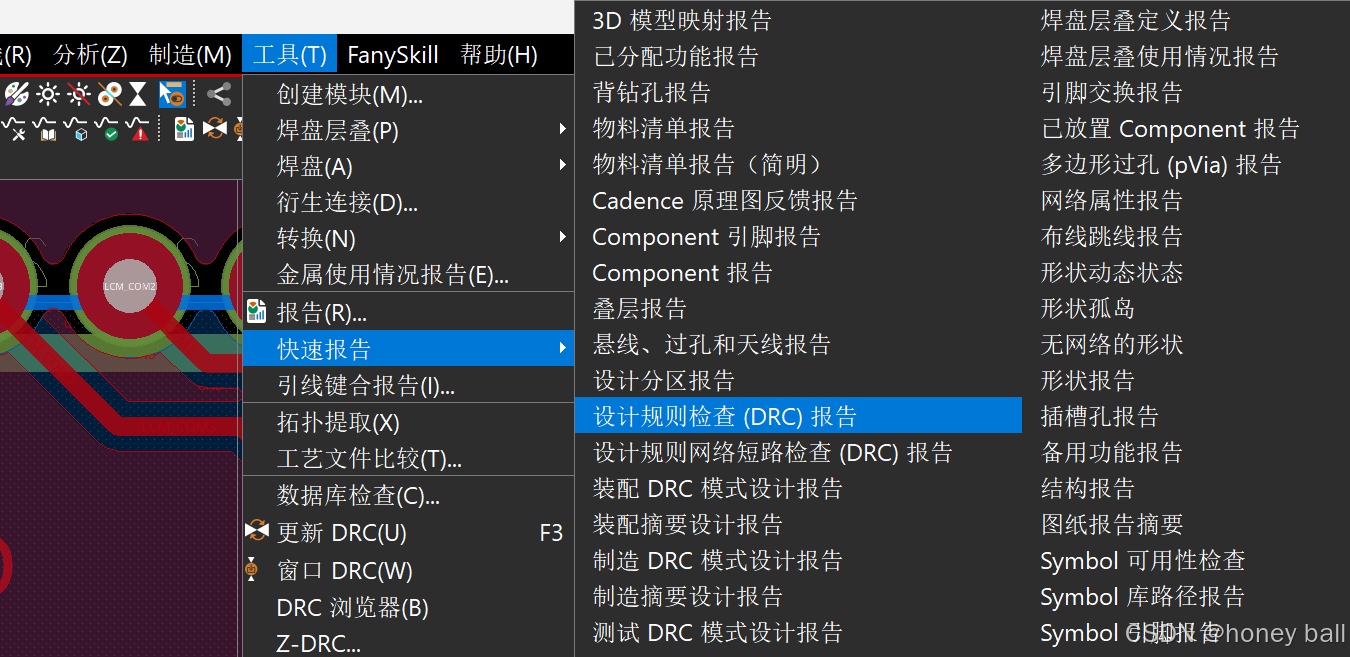

cadence如如何打出DRC报告：

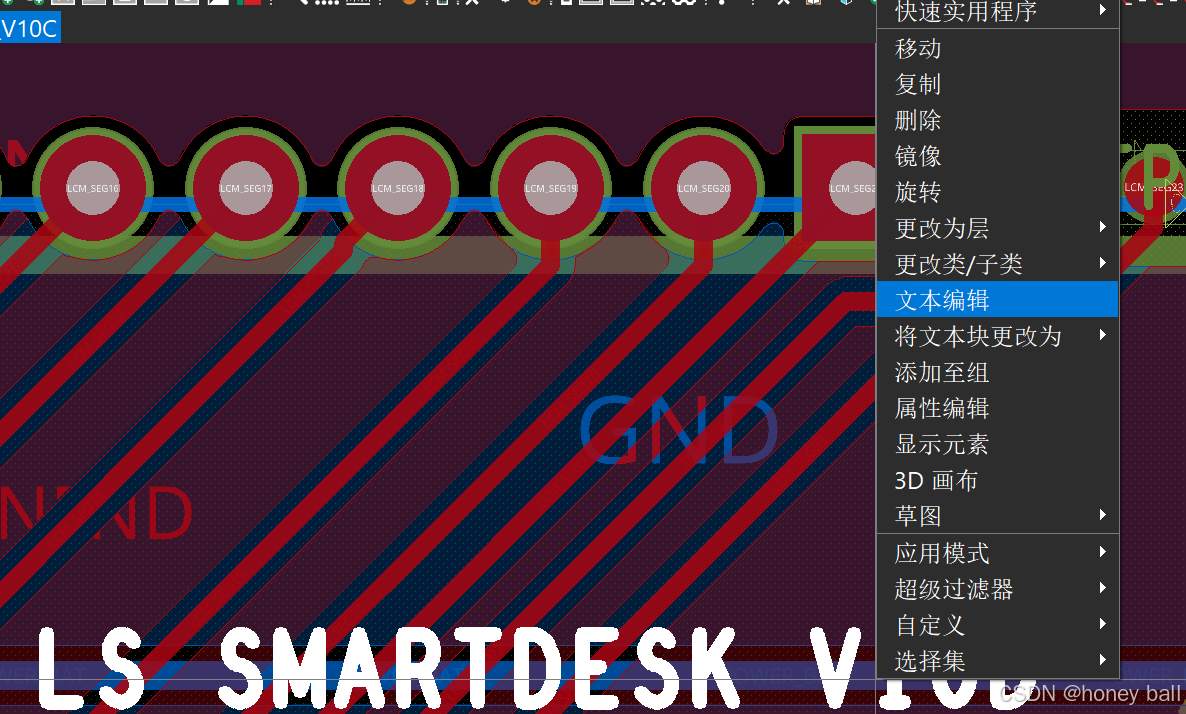

cadence如何编辑文本：
cadence如何批量修改丝印大小：
点Edit->Change

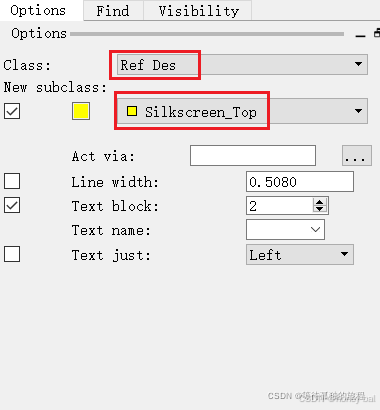

右侧Options栏中class选“Ref des”，New subclass选“Silkscreen_top” ，Text block栏中选合适的文字大小。

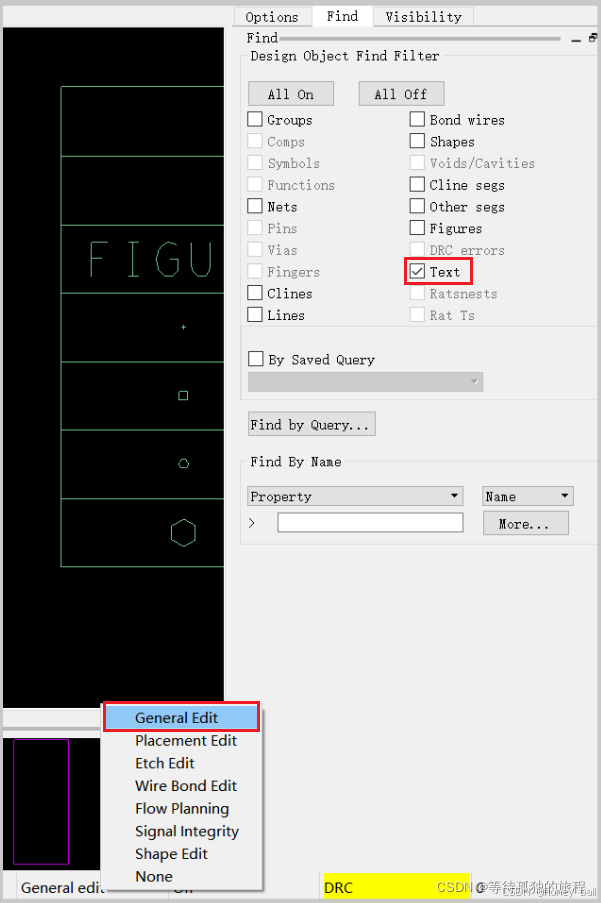

3.点击General Edit，右侧Find栏中勾选“Text”
然后，框选出需要更改的区域，这个区域内所有的丝印统一都改成设定的大小了。
