产品概述

     4707是一款专为Flyback转换器设计的同步整流器,集成了45V/10mΩ功率MOSFET,可替代传统肖特基二极管,显著提升电源转换效率。该器件在VSW<-500mV时导通内部MOSFET,并在电流从GND流向SW低于零时及时关闭,实现了高效能的整流控制。

关键特性与技术参数

  • 高效MOSFET集成:内置10mΩ Rdson的45V功率MOSFET,最大峰值电流达58A

  • 宽工作范围:SW引脚支持20-40V,VCC引脚工作电压7-9V

  • 快速响应:导通延迟190ns,关断延迟仅10ns

  • 温度性能:工作结温范围-40°C至125°C

  • 封装选项

    • D4707F:SOP8封装,θJA=96°C/W

    • D4707:ESOP8封装,θJA=50°C/W

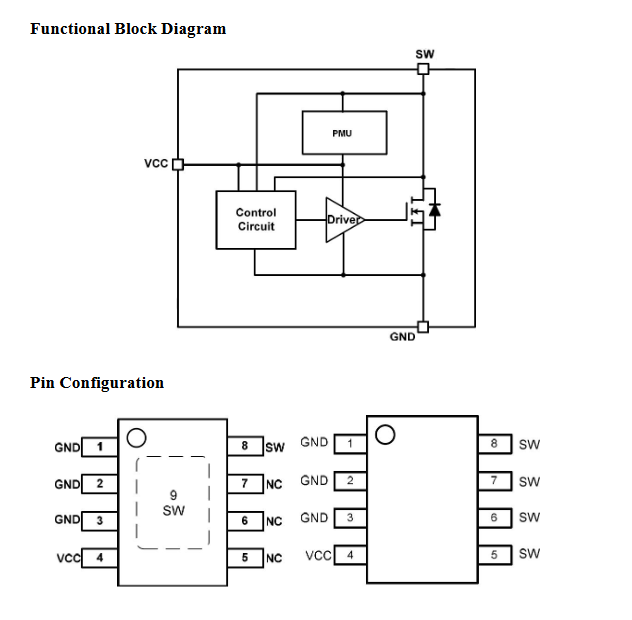

工作原理详解

D4707采用智能控制机制实现高效同步整流:

  1. 导通阶段:当SW电压低于-500mV阈值时,经过190ns延迟后导通MOSFET

  2. 关断阶段:检测MOSFET电流,在电流低于阈值后10ns内关闭

  3. 启动保护:VCC低于3.6V(UVLO)时保持MOSFET关闭,超过3.85V启动电压才工作

  4. 消隐时间:内置500ns导通消隐时间,确保稳定工作

典型应用设计要点

  1. VCC旁路:必须在VCC引脚就近放置0.1μF电容

  2. 缓冲电路:在可能出现CCM的应用中,建议在SW-GND间添加RC缓冲

  3. PCB布局

    • 散热焊盘需连接至主功率回路

    • NC引脚可连接至SW引脚

  4. 热设计:根据封装热阻(θJA)计算最大允许功耗:PD(MAX)=(Tj(MAX)-TA)/θJA

性能优势对比

与传统肖特基二极管方案相比,D4707可显著降低整流损耗:

  • 10mΩ Rdson vs 典型肖特基0.3V正向压降

  • 8A电流下损耗降低:0.64W(I²R) vs 2.4W(Vf×I)

应用场景

  • 电源适配器

  • 隔离式Flyback转换器

  • 需要高效率的AC-DC电源

  • DCM和准谐振Flyback拓扑

芯谷科技D4707系列通过创新的同步整流技术,为电源设计工程师提供了提升系统效率的有效解决方案。其优异的性能参数和灵活的应用设计,使其成为现代高效电源设计中值得考虑的关键元件
