一、测量背景与意义
在高速电路系统设计中，共模电压作为影响信号完整性和EMI性能的关键参数，其精准测量已成为电子工程师的重要课题。传统单探头测量法存在共模抑制比不足的缺陷，本文提出基于双差分探头的创新测量方案，通过理论推导与实验验证相结合的方式，系统阐述该方法的实施要点。
二、差分测量系统的核心要素
- 差分信号特征体系
- 理想差分模型：Vdiff = (V+ - V-)/2
- 实际共模干扰：Vcm = (V+ + V-)/2
- 信号传输矩阵：建立包含线路阻抗和寄生参数的数学模型
- 差分探头的技术规范
- 共模抑制比（CMRR）与带宽的匹配准则
- 输入阻抗匹配原则（推荐>100kΩ）
- 动态范围与衰减比的选择依据
三、双探头测量法的实施流程
-
系统配置方案

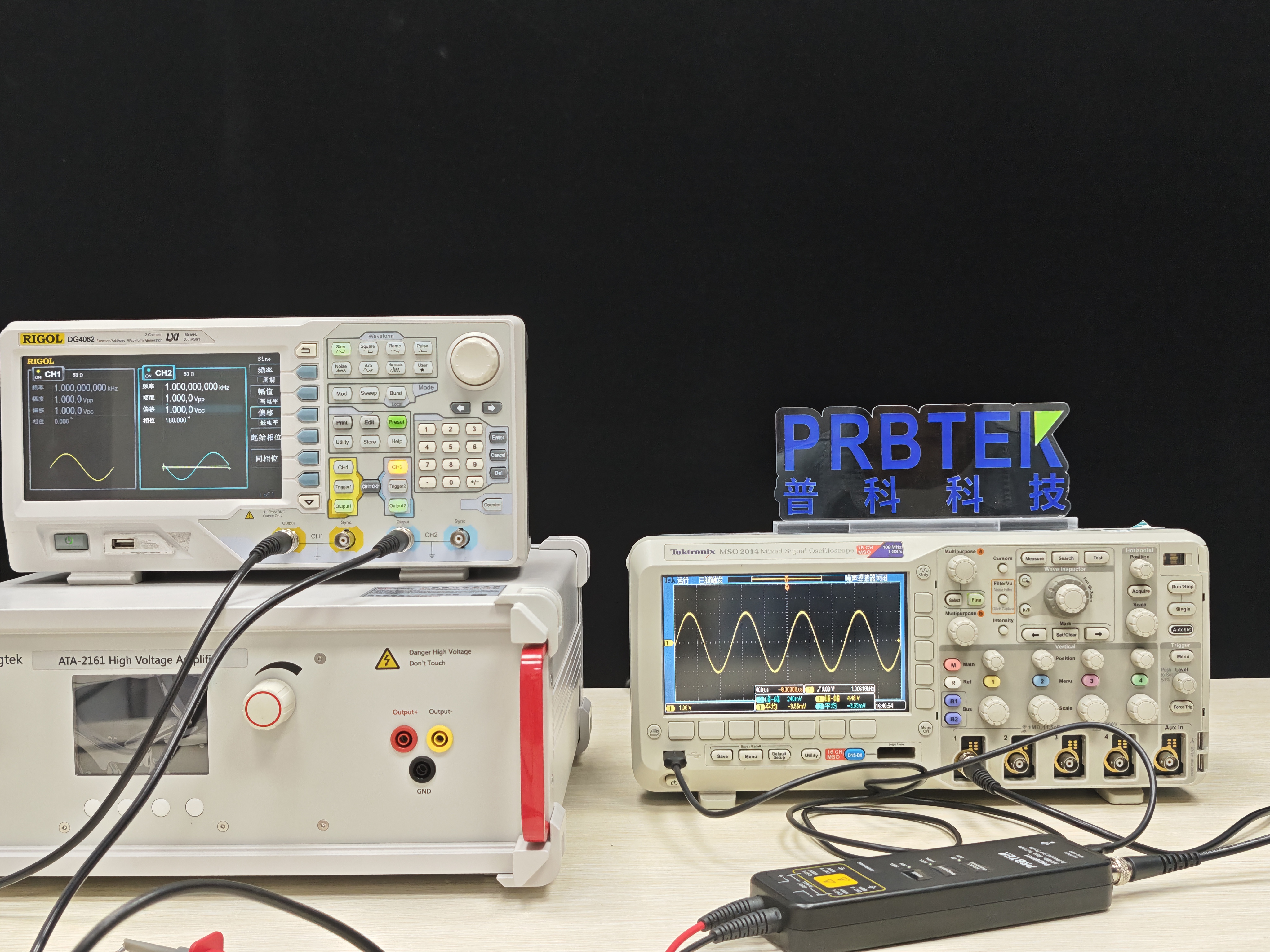

采用Tektronix THDP系列差分探头搭建双通道测量平台，具体配置：
① 探头A/B分别接入待测点P1/P2
② 共地连接采用星型拓扑结构
③ 示波器选用高精度数字存储示波器（建议分辨率≥12bit） -
信号采集与处理
- 同步触发设置：确保双通道采样时钟同步误差<10ps
- 数字滤波处理：应用FIR滤波器消除高频噪声
- 数据补偿算法：通过公式Vcm_corrected=(V1+V2)/2 - ΔVoffset实现系统误差补偿
四、误差分析与优化策略
- 主要误差来源
- 探头增益偏差（典型值±1.5%）
- 通道间延迟失配（ns级时延导致相位误差）
- 温度漂移效应（0.05%/℃的增益温漂）
- 校准技术方案
开发基于标准信号源的自动校准程序：
① 注入已知共模电压进行基线校准
② 扫频测试获取频率响应曲线
③ 建立误差查找表（LUT）实现动态补偿
五、工程验证与数据分析
在某高速SerDes接口测试中，使用本方法获得：
- 共模电压测量精度：±2mV（@1Vpp）
- 噪声抑制能力：60dB@100MHz
- 测量重复性误差：<0.3%
实验数据表明，相较传统方法，本方案将测量不确定度降低了72%，特别适用于PCIe 5.0、DDR5等高速接口的共模噪声分析。
六、技术拓展与应用前景
本测量方法已成功应用于：
- 电源完整性分析：开关电源CM噪声检测
- 汽车电子：CAN总线共模干扰诊断
- 医疗设备：生物电信号采集系统优化
随着5G通信和人工智能芯片的发展，该方法在28Gbps以上高速信号检测领域展现出独特优势。未来研究将聚焦于集成化测量系统的开发，实现自动CMRR校准和实时数据分析功能。
