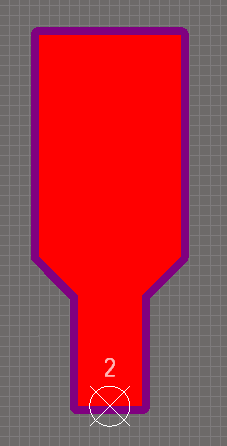

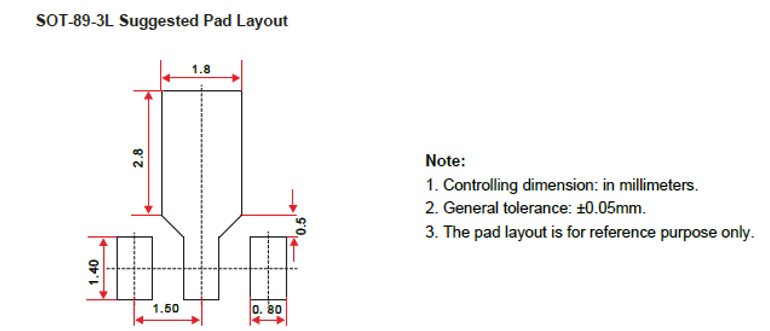

在Altium Designer (AD) 中，利用转换工具制作异形焊盘是一种高效的方法，尤其适用于不规则形状的焊盘设计。以下是绘制SOT89-3L中异形焊盘的详细步骤：
通过闭合轮廓转换生成异形焊盘
步骤：

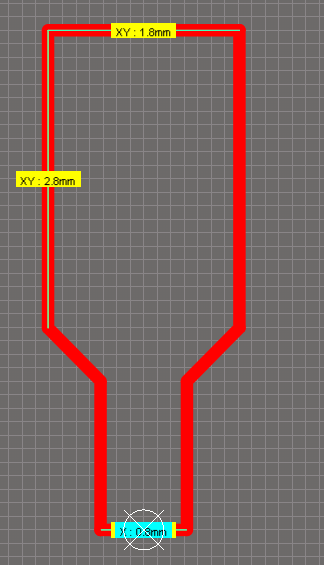

- 绘制闭合轮廓：使用线条（Place → Line）绘制焊盘的闭合轮廓，确保没有开口。
- 使用测量工具，确认轮廓尺寸；

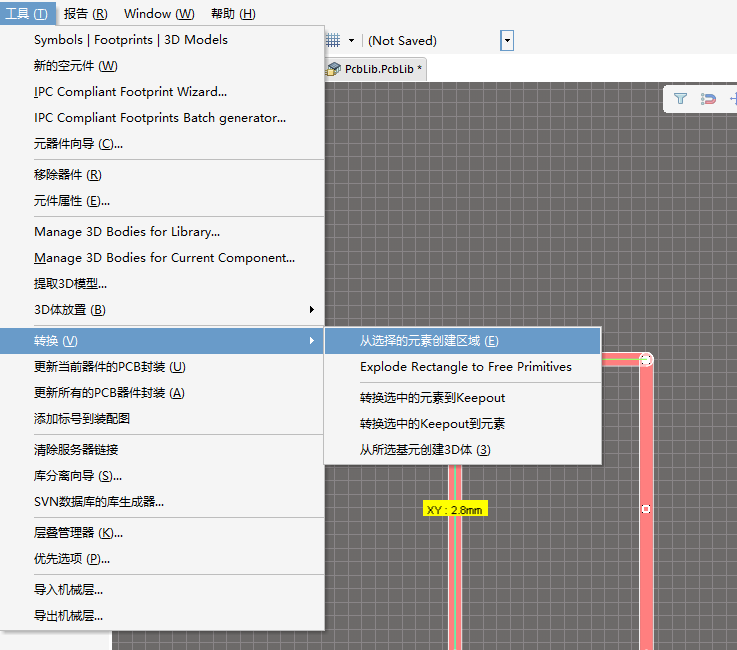

- 转换为铜箔区域：全选轮廓，执行 工具 → 转换 →从选择的元素创建区域，生成铜箔区域，并删除轮廓线 。

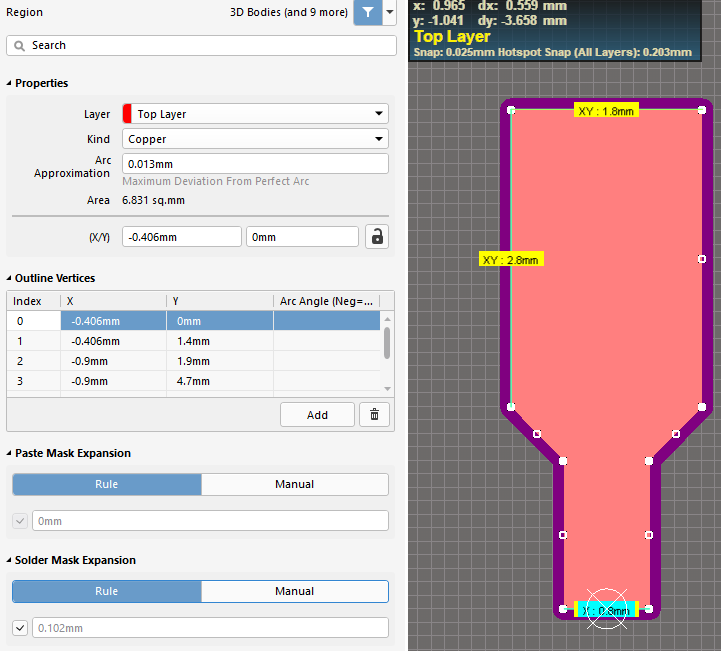

- 设置阻焊和钢网属性：选中铜箔区域，Paste Mask Expansion选择Rule；Solder Mask Expansion选择Rule（默认4mil）。
- 添加焊盘属性：生成的焊盘需要带有编号，此时可以在此异形铜区域放置一个稍小的常规焊盘即可，最终焊盘完成，再添加出丝印和剩余常规焊盘即可。
PS:

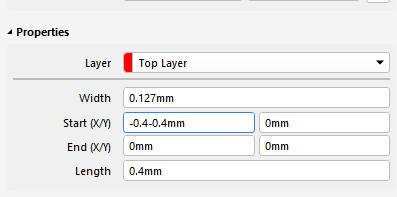

- 灵活利用线条属性框，属性框支持运算（如-0.4-0.4）回车后自动变成-0.8mm；

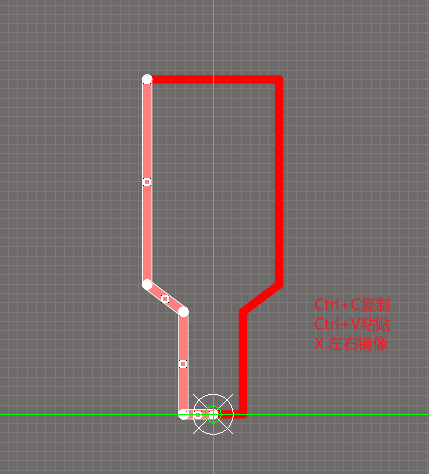

- 复制粘贴线条时，可灵活利用X、Y快捷键进行左右或上下镜像；
- 比较复杂的形状，可以通过CAD绘制好DXF文件，再导入转换轮廓 。
