一、状态机思想重新写一个 LED流水灯的FPGA代码

1.状态机的概念

状态机的基本要素有 3 个，其实我们在第一节的举例中都有涉及，只是没有点明，它们是：状态、输出和输入。
1、状态：也叫状态变量。在逻辑设计中，使用状态划分逻辑顺序和时序规律。比如：设计伪随机码发生器时，可以用移位寄存器序列作为状态；在设计电机控制电路时，可以以电机的不同转速作为状态；在设计通信系统时，可以用信令的状态作为状态变量等。
2、输出：输出指在某一个状态时特定发生的事件。如设计电机控制电路中，如果电机转速过高，则输出为转速过高报警，也可以伴随减速指令或降温措施等。
3、输入：指状态机中进入每个状态的条件，有的状态机没有输入条件，其中的状态转移较为简单，有的状态机有输入条件，当某个输入条件存在时才能转移到相应的状态。
根据状态机的输出是否与输入条件相关，可将状态机分为两大类：摩尔（Moore）型状态机和米勒（Mealy）型状态机。

2.代码设计

// 流水灯模块代码：led_fsm.v
module led_fsm(input        clk,     // 时钟信号 (50MHz)input        rst_n,   // 复位信号 (低有效)output reg [3:0] led  // LED输出，低电平点亮
);// 定义状态编码
parameter S0 = 2'b00;    // LED0亮
parameter S1 = 2'b01;    // LED1亮
parameter S2 = 2'b10;    // LED2亮
parameter S3 = 2'b11;    // LED3亮reg [1:0] state;         // 当前状态
reg [1:0] next_state;    // 下一状态
reg [24:0] counter;      // 计时器（0.5秒@50MHz）// 状态寄存器
always @(posedge clk or negedge rst_n) beginif(!rst_n)state <= S0;elsestate <= next_state;
end// 状态转移逻辑
always @(*) begincase(state)S0: next_state = (counter == 25'd24_999_999) ? S1 : S0;S1: next_state = (counter == 25'd24_999_999) ? S2 : S1;S2: next_state = (counter == 25'd24_999_999) ? S3 : S2;S3: next_state = (counter == 25'd24_999_999) ? S0 : S3;default: next_state = S0;endcase
end// 计数器逻辑
always @(posedge clk or negedge rst_n) beginif(!rst_n)counter <= 25'd0;else if(next_state != state)counter <= 25'd0;elsecounter <= counter + 25'd1;
end// 输出逻辑
always @(posedge clk or negedge rst_n) beginif(!rst_n)led <= 4'b1110;  // 初始状态LED0亮else begincase(state)S0: led <= 4'b1110;S1: led <= 4'b1101;S2: led <= 4'b1011;S3: led <= 4'b0111;default: led <= 4'b1111;endcaseend
endendmodule

代码解释：
使用 二进制编码（2位可表示4个状态）。每个状态对应一个LED点亮（S0→LED0，S1→LED1，依此类推）。
state 和 next_state 用于实现状态寄存器和组合逻辑的分离。
计数器阈值：24_999_999 对应 0.5 秒计时（50MHz时钟下，周期20ns，总时间=25,000,000×20ns=500ms）。
状态转移条件：当计数器达到阈值时切换到下一状态，否则保持当前状态。
复位清零：复位或状态即将切换时计数器清零。连续计数：在状态保持期间，每个时钟周期加1。低电平有效：0 表示点亮LED（例如 4’b1110 表示LED0亮）。同步输出：在时钟上升沿更新输出，避免毛刺。

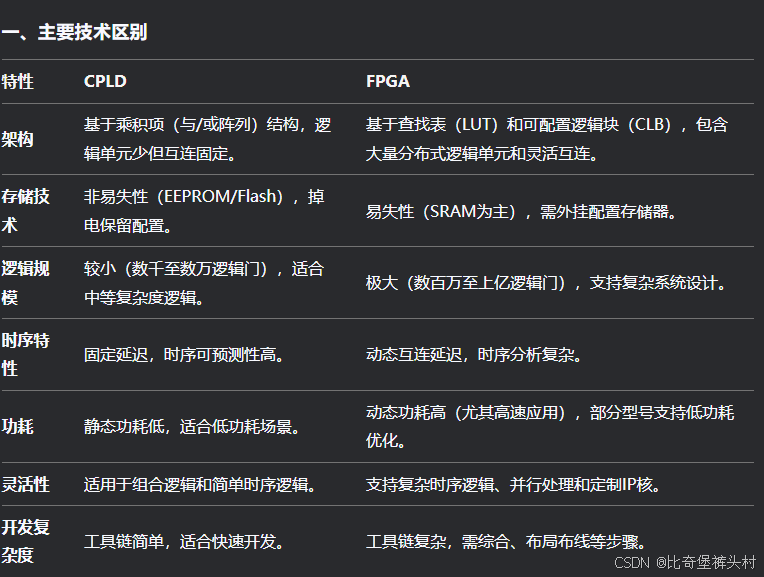

二、CPLD和FPGA芯片的主要技术区别与适用场合

二、适用场合
CPLD 的典型应用
1.控制密集型任务
状态机、总线接口控制（如PCI、I2C）、逻辑粘合（Glue Logic）。简单数据处理（编码转换、电平转换）。
2.实时性与可靠性要求高的场景
工业控制、电源管理、电机驱动。需要快速上电启动（毫秒级配置加载）。
3.低功耗与成本敏感设计
便携设备、加密芯片控制、简单协议转换。

FPGA 的典型应用
1.数据密集型任务
高速信号处理（图像处理、通信基带）、数字滤波器、FFT。并行计算（AI加速、区块链哈希运算）。
2.复杂系统原型与动态重构
ASIC/SoC原型验证、软件定义无线电（SDR）。支持部分动态重配置（如Xilinx的部分型号）。
3.高吞吐量接口
高速串行通信（PCIe、10G以太网）、视频编解码（H.265/AV1）。数据中心加速（SmartNIC、存储控制器）。

三、hdlbitsFPGA教程网站上进行学习

1.创建一个具有两个 2 位输入A[1:0]和B[1:0]的电路，并产生一个输出z。如果A = B ，则z的值应为 1 ，否则z应为 0。

module top_module ( input [1:0] A, input [1:0] B, output z ); assign z = (A ==B) ? 1'B1 : 1'B0;
endmodule

2.创建一个半加法器。半加器将两位相加（没有进位）得到加和和进位。

module top_module( input a, b,output cout, sum );assign sum = a^b;assign cout = a&b;
endmodule

3.创建一个全加器。全加器将三位相加（包括进位）并产生和和进位。

module top_module( input a, b, cin,output cout, sum );assign sum = a^b^cin;assign cout = a&b | a&cin | b&cin;
endmodule

4.创建 3 个实例来创建一个 3 位二进制波纹进位加法器。加法器将两个 3 位数字和一个进位相加产生一个 3 位加和和进位。为了鼓励实例化全加器，还要输出纹波进位加法器中每个全加器的进位。cout[2] 是最后一个全加器的最终进位，也是您通常看到的进位。

//第一种方法
module top_module( input [2:0] a, b,input cin,output [2:0] cout,output [2:0] sum );add1 u1 (.a(a[0]),.b(b[0]),.cin(cin),.sum(sum[0]),.cout(cout[0]));add1 u2 (.a(a[1]),.b(b[1]),.cin(cout[0]),.sum(sum[1]),.cout(cout[1]));add1 u3 (.a(a[2]),.b(b[2]),.cin(cout[1]),.sum(sum[2]),.cout(cout[2]));
endmodulemodule add1 ( input a, input b, input cin,   output sum, output cout );assign sum = a^b^cin;assign cout = a&b|a&cin|b&cin;
endmodule

5.假设您有两个 8 位 的补码，a[7:0] 和 b[7:0]。这些数字相加产生 s[7:0]。还要计算是否发生了（有符号的）溢出。

module top_module (input [7:0] a,input [7:0] b,output [7:0] s,output overflow
); assign s = a+b;assign overflow = (a[7]&b[7]&~s[7])|(~a[7]&~b[7]&s[7]);
endmodule
