一、什么是SAN?

存储区域网络（Storage Area Network，简称SAN）采用网状通道（Fibre Channel ，简称FC，区别与Fiber Channel光纤通道）技术，通过FC交换机连接存储阵列和服务器主机，建立专用于数据存储的区域网络。

WWN是HBA卡用的编号，每一个光纤通道设备都有一个唯一的标识，称为WWN（world wide name），由IEEE负责分配。在有多台主机使用磁盘阵列时，通过WWN号来确定哪台主机正在使用指定的LUN（或者说是逻辑驱动器），被使用的LUN其他主机将无法使用。

以下介绍WWN,WWNN,WWPN的意义与区别:

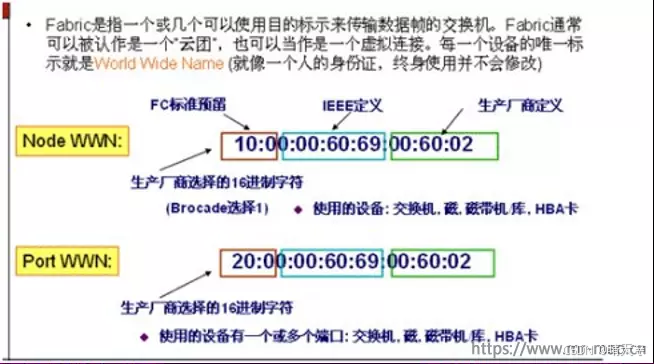

WWN概念包含WWPN、WWNN。一个不可拆分的独立设备有WWNN，一个端口有WWPN。

WWN: world wide number 是硬件的全球唯一标示

WWPN: world wide port number 指光纤端口的端口号，是FC网络的基本单位，相当于IP网络里的IP地址或Mac地址

WWNN: world wide node number 是指节点号

例：比如一台SAN交换机，不可拆分，有一个WWNN，它有一堆端口，每个端口有一个WWPN。一块多口光纤HBA，卡本身有一个WWNN，每个端口有一个WWPN，单口的HBA也是，不过只有一个WWNN和一个WWPN。但主机就没有WWNN，因为卡和主机是可以分离的，单纯一个主机本身并不一定是SAN环境中的设备。

如果是光纤交换机的话WWN和WWNN是一样的，而WWPN是指每个光纤端口。如果是HBA卡的话，若是只有一个端口则三者可能一样，若是有多个端口则和交换机差不多.。

对于主机来说：

单个hba卡（单口）的情况下： wwnn只有一个 wwpn和wwnn一样
单个hba卡（双口）的情况下： wwnn只有一个 wwpn有两个
两个hba卡（单口）的情况下： wwnn有两个 wwpn有两个
两个hba卡（双口）的情况下： wwnn有两个 wwpn有四个

二、什么是ZONE?

SAN网络中一个常用的概念叫做zone，zone在SAN网络中的作用和以太网络中的VLAN有些类似。Zone的主要作用就是把Fabric网络分区，避免不相关的设备之前相互访问，同时也具有安全的作用。在设备较多的Fabric网络中，务必要划分zone。博科交换机支持多种zone，常规zone和特殊zone。常规zone就是我们通常所说的zone，主要作用是隔离设备，把Fabric网络划分为多个分区；特殊zone有TI zone，QoS zone和LSAN zone。若非特殊说明，此处所提的zone全部是常规zone。常规zone按照所包含的成员类型不同，可以分为端口zone，WWN zone和混合zone。

一个zone由一组zone成员组成，一个设备可以是一个或多个zone的成员，如设备RAID4既是Zone2的成员也是Zone3的成员。同一个zone内的成员之间可以相互访问，不在同一个zone内的成员之间不可访问。如Zone1包括成员Web Server和RAID2，这两个设备之间可以相互访问。

三、配置ZONE

2.1 核心概念

Alias：别名，相当于给WWPN起个名字，一方面便于配置，一方面也便于理解

Zone：SAN交换机的配置核心，类似于IP网络的vlan，同一Zone内的接口相互之间可以互访
WWPN：光纤端口的端口号，是FC网络的基本单位，相当于IP网络里的IP地址或Mac地址
端口编号：类似于交换机的interface，SAN交换机的端口一般也表示为(交换机ID/Domain,端口/port)，如1,8就是1号交换机8号端口

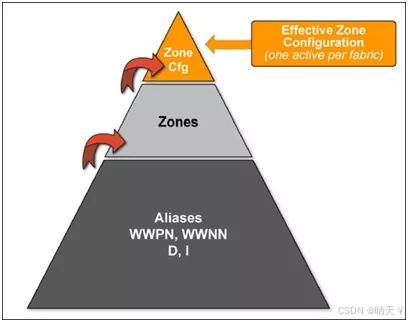

CFG：配置文件，一台交换机仅能生效一个配置文件，因此多个Zone会置于1个配置文件中

2.2 划分原则

碰到FC-SAN的环境在不做任何配置的情况下默认所有接口都在一个Zone内，接上光纤线直接互通，就是所谓的All in One，当然最佳实践一定不推荐这么做，主要有两个问题：

访问安全层面：所有前端计算节点和所有存储之间能够互通，尤其在多集群或多存储的场景就比较危险

流量安全层面：当一个Zone内出现状态变更通知RSCN（registered state change notification，RSCN）或者错误告警等的时候不会传播到别的Zone，从而造成影响

2.3 Zone划分最佳实践

Zone划分最佳实践一般考虑以下两个维度:

Zone划分区域

一般不推荐直接用一个大Zone，那应该怎样划分才最合理，很多文章都有提到最佳划分即每个Zone仅包含一个存储控制器端口和一个业务端口，当然这么做一定没问题，但是有个小缺点，在很多场景下需要配置的Zone过多，尤其是后期需要增改端口等工作量巨大，也容易出错，因此以下谈谈我个人的理解：

首先再引入两个概念：

同一个Zone端口内相互通信并不是平级，分为Target和Initiator，一般来讲存储段作为Target，服务器端为Initiator，当然这并不绝对，可以手动配置将这两个角色互换。配置Zone的时候，应该将一个Initiator对应多个Target，这样在节省大量配置的情况下对安全及性能也不会有影响

Zone划分单位
Zone划分基本有两种方式，一个是基于WWPN/Alias，一个是基于物理端口，两种方式各有优劣，可根据实际情况进行选择，主要的区别在于以下两个场景：

当服务器HBA卡出现故障或者更换HBA卡过后，基于WWPN的方式需要更改配置中的相关WWPN号，而基于端口的方式无需更改任何配置

当SAN交换机接口出现故障需要更换端口时，基于端口的方式就需要重新更改端口进Zone，而此时基于WWPN的方式则配置无需做任何改动

2.4 配置语法

Zone的创建与成员定义(add、delete、replace、show、enable、save)

1). 基于端口（Domain,Port）的zone语法

使用zonecreate命令创建Zone，参数格式为"zone名称","domain_id,端口号; domain_id,端口号..."

zonecreate "line01", "10,3;10,4" # 创建名为line01的Zone，包含domain 10的端口3和4

zonecreate "ocr_fc1", "1,94;1,68;1,69" # 多端口配置

2). 基于WWN（World Wide Name）的Zone语法

直接使用设备的WWN作为成员，适用于设备更换端口但需保持通信的场景

zonecreate "wwn_zone", "21:00:00:24:ff:48:e2:de;20:01:00:0e:1e:d1:00:ff" # 使用WWN号代替上面的端口号

3). 使用Alias简化配置

通过alicreate命令定义别名，将端口或WWN映射为易记名称，便于后续Zone配置

alicreate "storage_port", "1,0" # 定义domain 1端口0的别名
alicreate "server_ports", "1,2;1,3;1,4" # 定义多个端口的别名
zonecreate "alias_zone", "storage_port;server_ports" # 引用别名

4). 配置文件的创建与管理

cfgcreate "配置名称", "zone1;zone2;..."

cfgcreate "test", "line01;ocr_fc1" # 创建名为test的配置文件，包含两个Zone

cfgadd "test", "wwn_zone" # 将wwn_zone添加到test配置中

保存配置：cfgsave命令永久保存当前配置。
激活配置：cfgenable "配置名称"使配置生效，同一时间仅一个配置可激活。

示例：
cfgsave # 保存配置
cfgenable "test" # 激活名为test的配置

5). 验证与维护命令

zoneshow：显示所有Zone及成员详情110。
cfgshow：查看当前活动的配置文件26。

删除Zone：zonedelete "zone名称"26。
从配置中移除Zone：cfgremove "配置名称","zone名称"。

6). 配置类型的选择

Hard Zone（基于端口）
适用于设备固定端口的场景，更换HBA卡无需修改配置。

Soft Zone（基于WWN）
适用于设备频繁更换端口的场景（如虚拟化环境），但更换HBA卡需更新WWN。

混合Zone
同时包含端口和WWN的Zone，需交换机CPU进行额外验证。

7). 注意事项

语法分隔符：端口或WWN列表需用分号（;）分隔。
配置文件冲突：激活新配置前需确保旧配置已停用。
权限与保存：所有变更需通过cfgsave保存，否则重启后失效。

配置示例：

新建配置文件
swd77:admin>cfgCreate “lzlj_idc”

swd77:admin>cfgCreate “lzlj_idc”,“zonename”

新建别名
swd77:admin>AliCreate “HyLocal_ESXi112222_p1”,“51:40:2E:c0:15:54:F5:14”

swd77:admin>Alicreate “H3C_C650_1”,“member1;member2;member3……”

新建zone
swd77:admin>zonecreate “testzonename”, “zonemember1;zonemember2;zone……”

swd77:admin>成员可以是"Domain,Port"；“WWN”；“Alias”

swd77:admin>是否成功要看最后能否生效，此条也适用于别名。

将新Zone添加至配置文件
swd77:admin>cfgAdd “lzlj_idc”, “testzonename”

保存自定义的配置
swd77:admin>cfgsave

生效配置文件
swd77:admin>cfgEnable lzlj_idc

swd77:admin>同时只能有一个配置文件生效

重命名别名和zone

swd77:admin>zoneObjectRename “testzonename”, “newzonename”

swd77:admin>zoneObjectRename “HyLocal_ESXi112222_p1”, “newaliname”

zoneObjectRename还适用于cfg重命名。

重命名后需要cfgsave和cfgEnable来使修改生效。

！重命名别名后，相应的zone信息会不会跟着变更？会。

别名、zone增加成员

swd77:admin>aliadd “aliName”, “member[; member…]”

swd77:admin>zoneadd “zoneName”, “member[;member…]”

移除别名、zone成员

swd77:admin>aliremove “aliName”, “member[; member…]”

swd77:admin>zoneremove “zonename”, “member[;member…]”

!如果一个alias中只有一个成员,且这个成员WWN错误,如何修改最便捷?

替换别名、zone成员
swd77:admin>zoneobjectreplace “oldZonemember” “newZonemember”

swd77:admin>zoneobjectreplace “oldAliasmember” “newAliasmember”

删除别名、zone、zone配置文件
swd77:admin>alidelete “aliname”

swd77:admin>zonedelete “zonename”

swd77:admin>cfgdelete “cfgname”

2.5 配置案例

下面以一个典型的SAN环境案例简要说明下配置

1). 环境概述

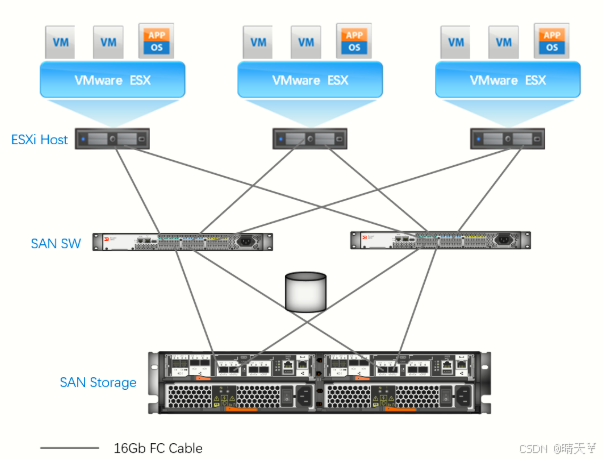

典型的三主机，两台SAN交换机，一台双控的存储，拓扑如下：

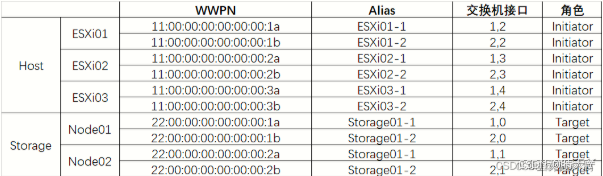

涉及接口及规划表如下：

2). 配置流程

一般分为三步进行，以下把两种配置都说明下:

1. 基于WWPN/Alias的配置

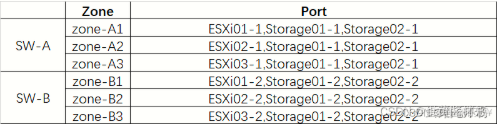

配置规划：

配置流程（以SW-A为例）：

创建Alias：

swd77:admin> alicreate "ESXi01_1","11:00:00:00:00:00:00:1a"
swd77:admin> alicreate "ESXi02_1","11:00:00:00:00:00:00:2a"
swd77:admin> alicreate "ESXi03_1","11:00:00:00:00:00:00:3a"
swd77:admin> alicreate "Storage01_1","22:00:00:00:00:00:00:1a"
swd77:admin> alicreate "Storage02_1","22:00:00:00:00:00:00:2a"

创建Zone：

swd77:admin> zonecreate "zone_A1","ESXi01_1,Storage01_1,Storage01_2"
swd77:admin> zonecreate "zone_A2","ESXi02_1,Storage01_1,Storage01_2"
swd77:admin> zonecreate "zone_A3","ESXi03_1,Storage01_1,Storage01_2"

创建CFG：

swd77:admin> cfgcreate "cfg_wwpn","zone_A1;zone_A2;zone_A3"
swd77:admin> cfgenable "cfg_wwpn"
swd77:admin> cfgsave

2.基于端口的配置
