思科路由器：OSPF协议引入直连路由的实验研究
- 一、实验拓扑
- 二、基本配置
- 2.1、sw1的配置
- 2.2、开启交换机三层功能
- 三、ospf的配置
- 3.1、R1的配置
- 3.2、R2的配置
- 3.3、重启ospf进程
- 四、引入直连路由
- 五、验证结果
随着互联网技术的不断发展，路由器作为网络互联的关键设备，其性能与稳定性对网络的正常运行至关重要。在众多的路由协议中，OSPF（Open Shortest Path First）协议以其高效、灵活和可扩展性等优点，被广泛应用于各种规模的网络中。OSPF协议通过计算网络中的最短路径，为数据包提供最优的传输路径，从而确保网络的高效运行。
然而，在实际的网络环境中，路由器往往需要处理来自不同网络区域的流量。为了有效地管理这些流量，路由器需要将来自不同区域的路由信息引入到其路由表中。其中，直连路由作为路由器与直接相连网络之间的路由信息，其引入和管理对于网络的正常运行具有重要意义。

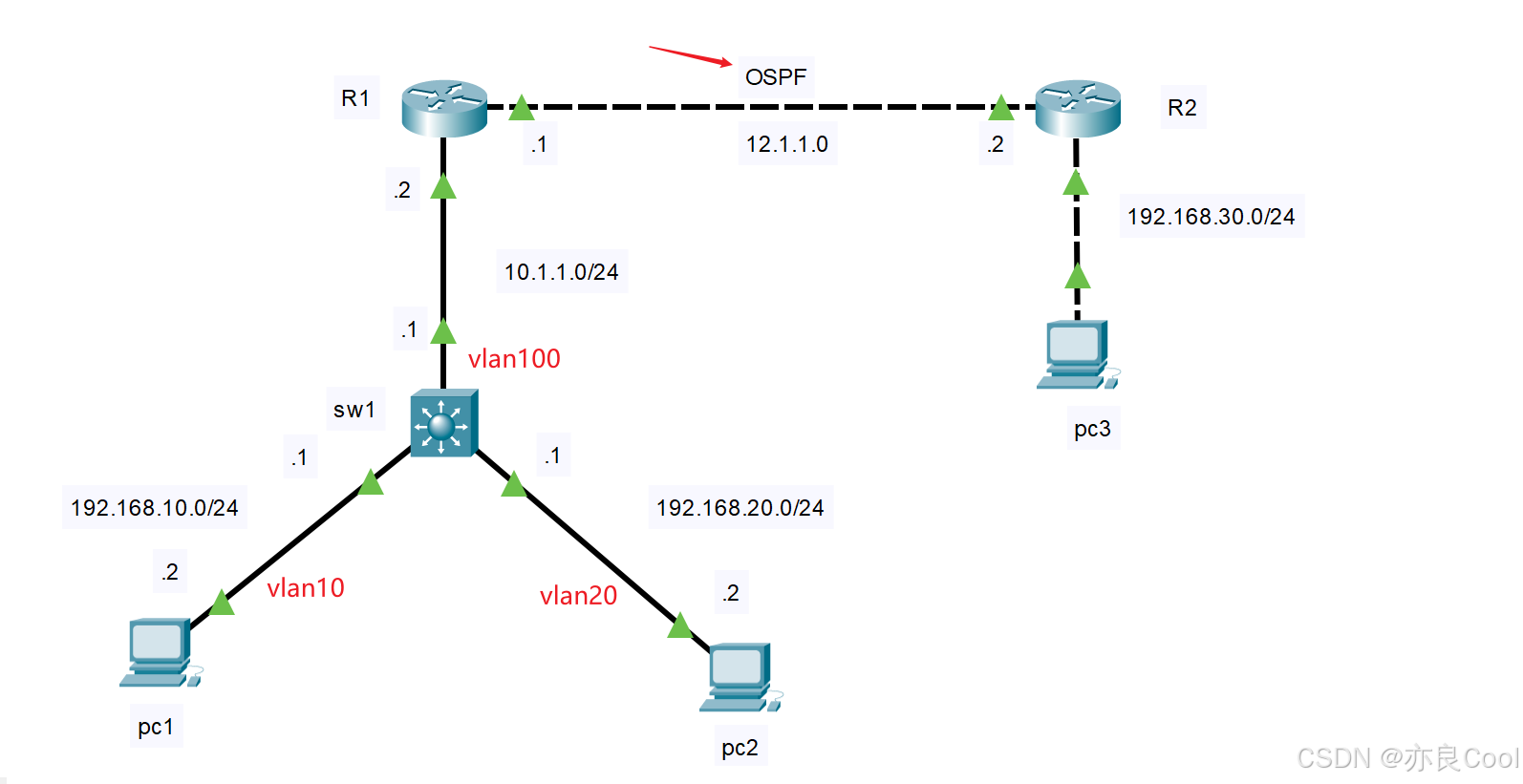

一、实验拓扑
实验要求：PC3能ping通PC1和PC2
二、基本配置
2.1、sw1的配置
- 划分vlan,配置接口IP，实现vlan间的三层通讯;
- 添加一条默认路由
interface FastEthernet0/1switchport access vlan 10interface FastEthernet0/2switchport access vlan 20interface FastEthernet0/3switchport access vlan 100interface Vlan10mac-address 00d0.9709.d602ip address 192.168.10.1 255.255.255.0
!
interface Vlan20ip address 192.168.20.1 255.255.255.0interface Vlan100ip address 10.1.1.1 255.255.255.0ip route 0.0.0.0 0.0.0.0 10.1.1.2
2.2、开启交换机三层功能
sw1(config)#ip routing
思科默认的三层功能是关闭的，所以要手动开启。
三、ospf的配置
- R1和R2之间配置OSPF协议，都仅宣告12.1.1.0网段
3.1、R1的配置
- 配置接口地址
- 到达PC的回执路由，这里我手动汇聚成192.168.0.0/16
- R1配置OSPF
interface GigabitEthernet0/0/0ip address 10.1.1.2 255.255.255.0no shutdown
interface GigabitEthernet0/0/1ip address
