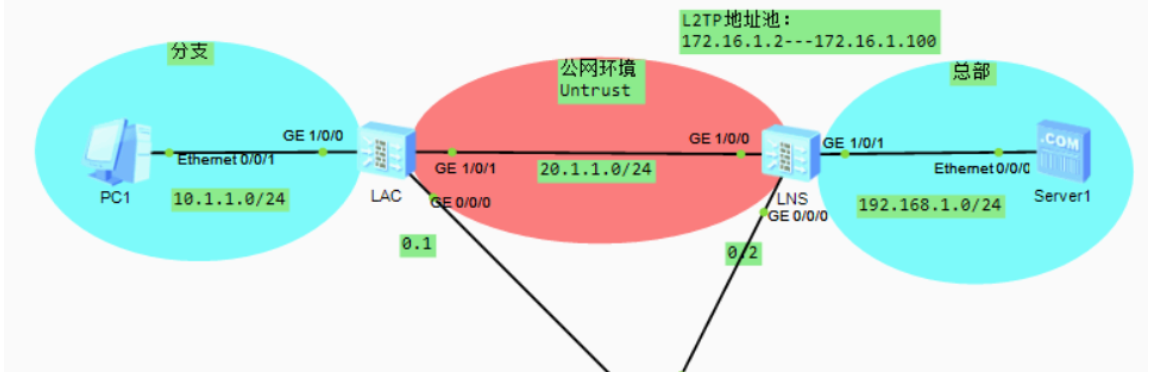

拓扑图

一、搭建拓扑并配置基础 IP 地址

1. 设备选型与拓扑搭建：在 eNSP 中，拖入所需设备，包括 LAC（L2TP Access Concentrator，L2TP 接入集中器 ）、LNS（L2TP Network Server，L2TP 网络服务器 ）、PC 和 Server，按照给定拓扑连接好设备。

2. 配置 IP 地址

   • PC1：进入 PC1 的配置界面，设置 IP 地址为 10.1.1.2/24，默认网关为 10.1.1.1 。

   • LAC：

     interface GigabitEthernet 1/0/0ip address 10.1.1.1 255.255.255.0
     interface GigabitEthernet 1/0/1ip address 20.1.1.1 255.255.255.0


   • LNS：

     interface GigabitEthernet 1/0/0ip address 20.1.1.2 255.255.255.0
     interface GigabitEthernet 1/0/1ip address 192.168.1.1 255.255.255.0


   • Server1：设置 IP 地址为 192.168.1.2/24，默认网关为 192.168.1.1 。

二、LNS 配置

1. 创建 L2TP 地址池

   ip pool l2tp_poolnetwork 172.16.1.0 mask 255.255.255.0gateway - list 172.16.1.1
   quit


2. 使能 L2TP 服务器功能

   l2tp - server enable


3. 配置 L2TP 隧道参数

   tunnel name lns_tunnel
   tunnel password cipher Huawei123  // 设置隧道密码，可自定义强密码
   local - ip 20.1.1.2  // LNS 公网侧 IP
   domain - name l2tp_domain  // 自定义域名


4. 创建并配置虚拟模板接口

   interface Virtual - Template 1ip address 172.16.1.1 255.255.255.0l2tp virtual - templateremote address pool l2tp_poolppp authentication - mode chap
   quit


5. 配置认证用户

   aaalocal - user user1 password cipher user1pass  // 创建用户名和密码local - user user1 service - type ppp
   quit


三、LAC 配置

1. 使能 L2TP 客户端功能

   l2tp - client enable


2. 配置 L2TP 隧道参数

   tunnel name lac_tunnel
   tunnel password cipher Huawei123  // 与 LNS 隧道密码一致
   destination 20.1.1.2  // LNS 公网 IP
   local - ip 20.1.1.1  // LAC 公网侧 IP
   domain - name l2tp_domain  // 与 LNS 域名一致


3. 在接口上关联 L2TP

   interface GigabitEthernet 1/0/1ppp - multilinkppp - multilink group 1l2tp - client tunnel - name lac_tunnel
   quit


四、验证测试
