一、题目：
在饮料自动销售系统中，顾客选择想要的饮料。系统提示需要投入的金额，顾客从机器的前端钱币口投入钱币，钱币到达钱币记录仪，记录仪更新自己的选择。正常时记录仪通知分配器分发饮料到机器前端，但可能饮料已售完，也可能用完了找给顾客的零钱而无法销售饮料。写出“饮料已售完”的场景，然后根据场景，用 UML 分别表示出“饮料已售完”的序列图。
对于“饮料已售完”场景，顾客从机器的前端钱币口投入钱币，然后选择想要的饮料，钱币
到达钱币记录仪，记录仪通知分配器分发饮料到机器前端。分配器通知机器前端饮料已售完。

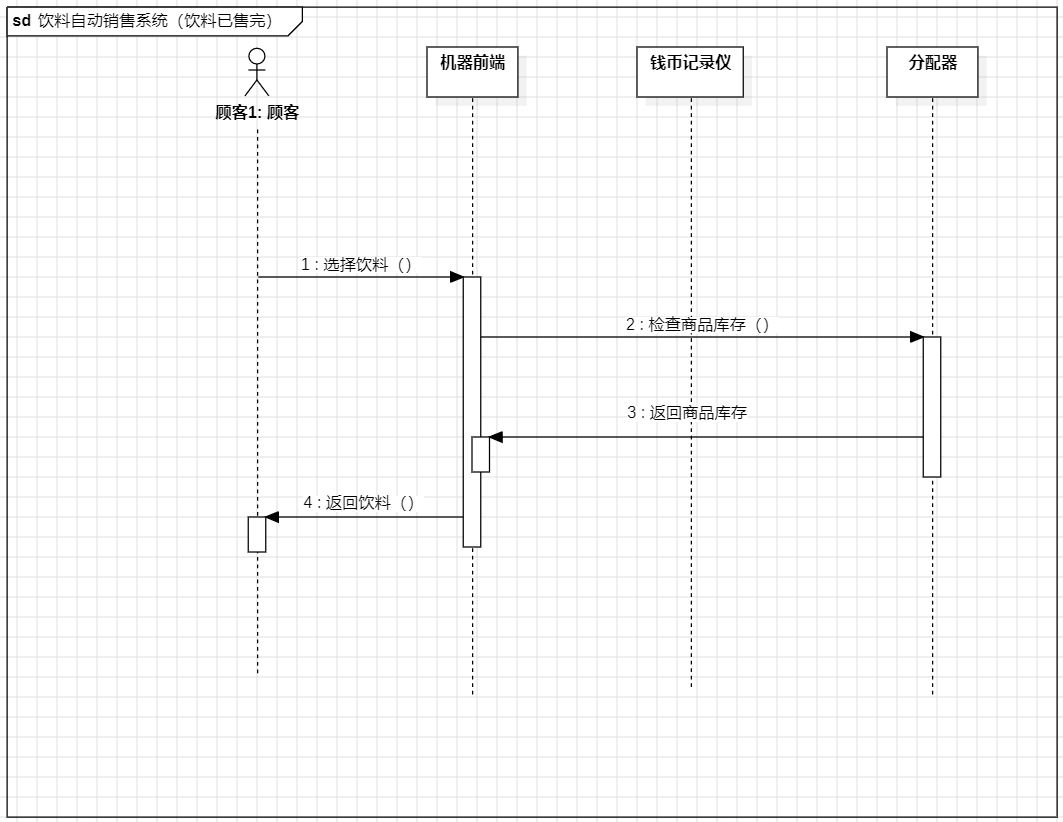

记录仪返还零钱。顺序图如下图所示。
二、系统对象分析：
在这张UML序列图中，涉及到以下几个系统对象：
1. 顾客：
- 角色：用户
- 功能：选择饮料并接收饮料。
2. 机器前端：
- 功能：接收顾客的选择请求，与钱币记录仪和分配器交互，返回饮料。
3. 钱币记录仪：
- 功能：在本图中未直接参与交互，但通常负责记录交易信息和处理支付。
4. 分配器：
- 功能：根据顾客的选择，从库存中分配并传输所需的饮料。
三、顺序图流程分析：
1. 步骤1：顾客选择饮料。
2. 步骤2：机器前端检查商品库存。
3. 步骤3：分配器返回商品库存信息给机器前端。
4. 步骤4：机器前端根据库存信息返回饮料给顾客。
四、总结：
该UML序列图描述了一个简化的饮料自动销售系统的工作流程，假设饮料已售完的情况。流程从顾客选择饮料开始，机器前端检查库存，然后根据库存情况决定是否能够提供饮料。在这个特定场景中，由于没有涉及到支付和找零的步骤，流程相对简单。
这种系统设计可以有效地管理饮料的库存和分配，确保顾客能够及时获取所需的饮料。然而，为了实现一个完整的自动销售系统，还需要考虑支付处理、找零以及可能的错误处理（如库存不足时的通知）。此外，钱币记录仪虽然在本图中未直接参与交互，但在实际系统中，它对于记录交易和处理支付是必不可少的。
