1.蜂鸣器基础认知
1.1类型区分
- 有源蜂鸣器：内置震荡电路，通电即响（直流驱动），操作简单，但音调单一。
- 无源蜂鸣器：需外部输入频率信号（方波驱动），可控制音调，适合音乐播放。
- 检测技巧：万用表触碰引脚，发出持续声即为有源，咔咔声即为无源。

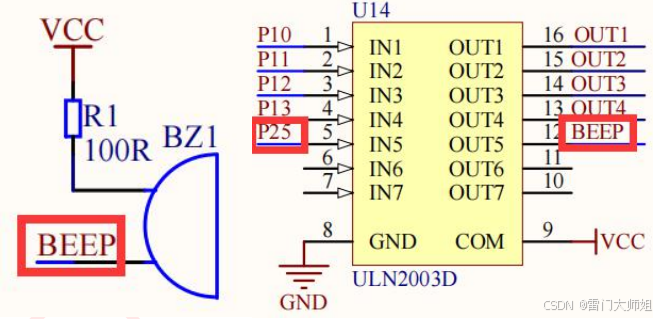

1.2硬件连接要点
51单片机IO口驱动能力弱，需通过三极管放大电流
2.基础驱动方式
Buzzer.c
#include <REGX52.H>
#include "Delay.h"
sbit Buzzer=P2^5;
void Buzzer_Delay500us(void) //@11.0592MHz
{unsigned char data i;i = 227;while (--i);
}unsigned int i;
void Buzzer_Time(unsigned int ms)
{for(i=0;i<ms*2;i++){ Buzzer=!Buzzer;Buzzer_Delay500us();}}main.c
#include <REGX52.H>
#include "Delay.h"
#include "key.h"
#include "Nixie.h"
#include "Buzzer.h"
unsigned char KeyNum;
unsigned char m;
void main()
{while(1){KeyNum=key();for(m=0;m<10;m++){Nixie(1,10-m);Buzzer_Time(100);Delay(1000);} }
}3.定时器驱动
使用定时器中断实现精准频率控制，释放CPU资源
void Timer0_ISR() interrupt 1 {TH0 = 0xFC; // 1kHz频率计算值TL0 = 0x67;Buzzer = !Buzzer; // 电平翻转
}4.音乐播放实现
#include <REGX52.H>
#include "Timer0.h"
#include "Delay.h"sbit Buzzer = P2^5;// 频率表
unsigned int FreqTable[] = {0,63628, 63731, 63835, 63928, 64021, 64103, 64185, 64260, 64331, 64400, 64463, 64528,64580, 64633, 64684, 64732, 64777, 64820, 64860, 64898, 64934, 64968, 65000, 65030,65058, 65085, 65110, 65134, 65157, 65178, 65198, 65217, 65235, 65252, 65268, 65283
};unsigned char Music[] = {12, 12, 19, 19, 21, 21, 19, 17, 17, 16, 16, 14, 14, 12};
unsigned char FreqSelect, MusicSelect = 0;void main()
{Timer0_Init();while (1){if (MusicSelect >= sizeof(Music) / sizeof(Music[0])){MusicSelect = 0; // 循环播放}FreqSelect = Music[MusicSelect];if (FreqSelect >= sizeof(FreqTable) / sizeof(FreqTable[0])){FreqSelect = 0; // 确保索引在有效范围内}MusicSelect++;Delay(500);TR0 = 0;Delay(5);TR0 = 1;}
}void Timer0_Routine() interrupt 1
{if (FreqSelect < sizeof(FreqTable) / sizeof(FreqTable[0])){TL0 = FreqTable[FreqSelect] % 256; // 设置定时初始值TH0 = FreqTable[FreqSelect] / 256; // 设置定时初始值Buzzer = !Buzzer;}
}这段代码的主要功能是利用定时器 0 产生不同频率的方波信号，驱动蜂鸣器播放简单的音乐。
FreqTable：这是一个无符号整型数组，存储了不同音调对应的定时器初值。每个元素对应一个特定的频率，通过设置定时器的初值可以产生相应频率的方波信号，从而驱动蜂鸣器发出不同音调的声音。数组的第一个元素为 0，可能用于表示静音或特殊情况。Music：这是一个无符号字符型数组，存储了要播放的音乐的音符序列。数组中的每个元素是FreqTable数组的索引，通过这些索引可以从FreqTable中选取对应的定时器初值，实现不同音符的播放。Timer0_Init();：调用Timer0.h中定义的Timer0_Init函数，对定时器 0 进行初始化配置，使其能够按照预设的方式工作。while(1)：这是一个无限循环，确保程序持续运行。FreqSelect=Music[MusicSelect];：从Music数组中取出当前要播放的音符对应的索引，并将其赋值给FreqSelect。MusicSelect++;：将MusicSelect加 1，指向下一个要播放的音符。Delay(500);：调用Delay.h中定义的延时函数，延时 500 个时间单位，控制每个音符的持续时间。TR0=0;：将定时器 0 的运行控制位TR0清零，停止定时器 0 的计数。Delay(5);：再次调用延时函数，延时 5 个时间单位，用于在音符切换时产生短暂的停顿。TR0=1;：将TR0置 1，启动定时器 0 的计数，开始播放下一个音符。void Timer0_Routine() interrupt 1：这是定时器 0 的中断服务函数，当定时器 0 产生溢出中断时，会自动跳转到该函数执行。interrupt 1表示这是定时器 0 的中断服务函数。TL0 = FreqTable[FreqSelect] % 256;和TH0 = FreqTable[FreqSelect] / 256;：根据FreqSelect从FreqTable数组中取出对应的定时器初值，并将其拆分为低 8 位和高 8 位，分别赋值给定时器 0 的低 8 位寄存器TL0和高 8 位寄存器TH0。这样可以设置定时器 0 的定时时间，从而产生不同频率的方波信号。Buzzer = !Buzzer;：对Buzzer引脚的电平进行取反操作，产生方波信号，驱动蜂鸣器发声。
5.经典问题调试
在使用蜂鸣器播放音乐的过程中，可能会出现蜂鸣器不响、音调异常以及播放断断续续等问题，以下是针对这些问题的排查方向和解决方案：
蜂鸣器不响
- 排查方向：
- 接线错误：可能导致蜂鸣器无法正常获取驱动信号。
- 驱动电流不足：无法为蜂鸣器提供足够的能量来发声。
- 解决方案：
- 检查三极管方向：确保三极管的连接正确，因为错误的连接可能会影响电流的流向，进而导致蜂鸣器不响。
- 更换 β 值更高的三极管：β 值更高的三极管能够提供更大的驱动电流，有助于解决驱动电流不足的问题。
音调异常
- 排查方向：
- 定时器计算错误：定时器的初值计算不准确，会使产生的方波信号频率不符合预期，从而导致音调异常。
- 延时精度不足：延时时间不准确会影响音符的持续时间和频率，进而影响音调。
- 解决方案：
- 重算定时器初值：重新精确计算定时器的初值，确保能够产生正确频率的方波信号，从而使蜂鸣器发出准确的音调。
- 改用定时器中断：定时器中断可以提供更精确的定时控制，避免因延时精度不足而导致的音调异常问题。
播放断断续续
- 排查方向：CPU 资源被占用：主循环中的其他任务可能会占用过多的 CPU 资源，导致蜂鸣器播放出现卡顿，表现为播放断断续续。
- 解决方案：使用中断驱动，避免主循环阻塞：通过中断机制来控制蜂鸣器的播放，能够在不影响主循环其他任务执行的情况下，保证蜂鸣器播放的连续性。
6.拓展应用场景
- 声光联动：LED随音乐节奏闪烁
- 智能设备：温湿度报警器、门禁提示音
- 交互设计：按键音效+LCD状态显示
